Золотоизвлекательная установка CIL или CIP: что лучше?

При проектировании золотоизвлекательной фабрики одним из важных решений является выбор между технологией Carbon-in-Leach (CIL, выщелачивание в присутствии угля) и Carbon-in-Pulp (CIP, сорбция золота из пульпы). В обоих процессах используется цианид для растворения золота из подготовленной руды и активированный уголь для извлечения растворённого золота из пульпы. Однако эти технологии различаются организацией процессов выщелачивания и адсорбции в технологической схеме.

На установке CIL выщелачивание и адсорбция осуществляются в одном ряду резервуаров, тогда как на установке CIP сначала завершается выщелачивание, после чего пульпа поступает в отдельный контур адсорбции. Эти различия могут влиять на извлечение золота, требования к оборудованию, гибкость эксплуатации и общую стоимость проекта.

Какой процесс лучше подходит для вашей золотосодержащей руды? Ответ зависит от характеристик руды, кинетики растворения золота, склонности руды к повторной сорбции золота (preg-robbing), результатов металлургических испытаний и требований проекта. Понимание принципов работы обеих систем поможет выбрать подходящую технологическую схему переработки золотосодержащей руды.

1. Что такое золотоизвлекательная установка CIL?

Золотоизвлекательная установка Carbon-in-Leach (CIL) представляет собой систему извлечения золота, в которой цианидное выщелачивание и адсорбция растворённого золота активированным углём объединены в одном ряду перемешиваемых резервуаров.

Во время выщелачивания цианид растворяет доступное золото при подходящих химических условиях, образуя растворимые цианидные комплексы золота. Затем активированный уголь, введённый в резервуары, адсорбирует растворённое золото из пульпы. По мере прохождения пульпы через технологический контур золото продолжает растворяться, а активированный уголь одновременно улавливает его.

Технология CIL широко рассматривается при переработке золотосодержащих руд, для которых одновременное выщелачивание и адсорбция обеспечивают технологические или металлургические преимущества. Полноценная установка может включать оборудование для дробления, измельчения и классификации, резервуары выщелачивания и адсорбции, оборудование для транспортировки угля, системы извлечения золота и сооружения для обработки хвостов.

1.1 Как работает процесс CIL?

Типичная технологическая схема CIL включает следующие этапы:

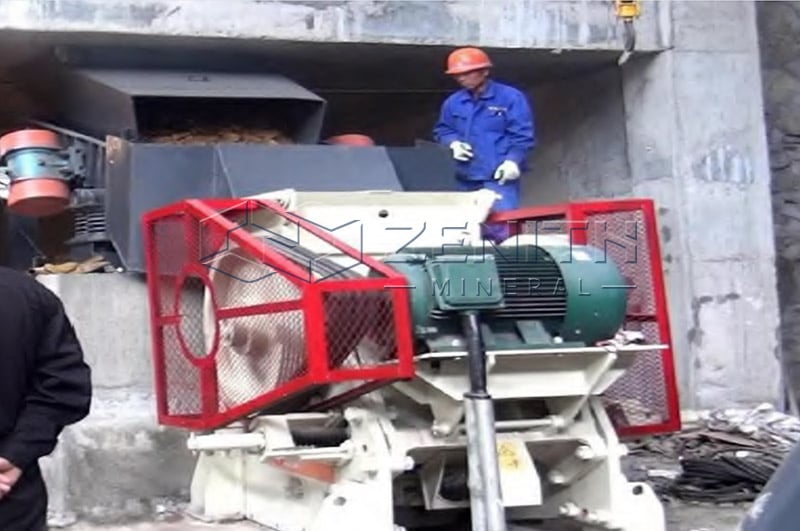

• 1. Дробление и измельчение: Исходная золотосодержащая руда проходит через дробильное оборудование и мельницы, где уменьшается размер частиц и раскрываются минералы, содержащие золото. Требуемая крупность измельчения зависит от минералогического состава руды и распределения золота.
• 2. Подготовка пульпы: Измельчённую руду смешивают с водой для получения пульпы. При необходимости регулируют технологические параметры, включая pH, чтобы обеспечить эффективное выщелачивание и безопасную работу с цианидом.
• 3. Цианидное выщелачивание: В перемешиваемых резервуарах цианид растворяет доступное золото при условии поддержания подходящего химического состава среды и необходимого количества кислорода.
• 4. Адсорбция активированным углём: Активированный уголь вводят непосредственно в контур выщелачивания. По мере растворения золота уголь адсорбирует его из пульпы. Таким образом, выщелачивание и адсорбция происходят одновременно во всём ряду резервуаров.
• 5. Грохочение и перемещение угля: Сита удерживают активированный уголь, позволяя пульпе проходить дальше. Насыщенный золотом уголь направляют на последующее извлечение золота. Как правило, уголь перемещается через контур адсорбции противотоком относительно пульпы.
• 6. Десорбция золота, электролиз и плавка: Золото извлекают из насыщенного угля с помощью подходящего процесса десорбции. Полученный золотоносный раствор обрабатывают методом электролитического осаждения или другим подходящим способом извлечения, после чего полученный материал плавят для производства сплава доре.
• 7. Регенерация и повторное использование угля: После удаления золота уголь при необходимости промывают, подвергают термической регенерации и возвращают в контур адсорбции для восстановления его рабочих характеристик.
• 8. Обработка хвостов и управление технологической водой: Остаточную пульпу подвергают соответствующей детоксикации цианидов и направляют на организованное размещение хвостов. При практической возможности технологическую воду возвращают в процесс, учитывая требования к её качеству и экологические нормы.

Фактическая конфигурация установки зависит от свойств руды, производительности фабрики, металлургических показателей и выбранной технологической схемы.

1.2 Основные преимущества установки CIL

Технология CIL обладает рядом потенциальных преимуществ:

• Интегрированный процесс: Выщелачивание и адсорбция происходят в одном контуре резервуаров, что упрощает общую организацию технологического процесса.
• Потенциально компактная компоновка: Объединение двух этапов может уменьшить потребность в отдельных контурах резервуаров и соответствующем транспортирующем оборудовании.
• Преимущества при переработке некоторых руд со склонностью к preg-robbing: Активированный уголь может конкурировать с углеродистыми компонентами руды за растворённое золото, потенциально снижая его потери вследствие повторной адсорбции на руде.
• Упрощённая технологическая схема: При подходящих условиях объединение выщелачивания и адсорбции позволяет оптимизировать компоновку оборудования и эксплуатацию фабрики.

Эти преимущества зависят от поведения руды, эффективности активированного угля и конструкции технологического контура. Установка CIL не обязательно обходится дешевле или работает эффективнее, чем установка CIP.

1.3 Ограничения установки CIL

Несмотря на преимущества, технология CIL имеет ряд ограничений.

Во-первых, условия выщелачивания и адсорбции необходимо оптимизировать совместно. Изменения химического состава пульпы, времени пребывания или характеристик активированного угля могут влиять на оба этапа.

Во-вторых, активированный уголь подвергается воздействию среды выщелачивания, поэтому особенно важны эффективное управление углём и контроль адсорбции. Операторы должны контролировать количество угля в системе, его активность, эффективность грохочения и потери угля.

Кроме того, необходимо тщательно контролировать расход реагентов, доступность кислорода и характеристики пульпы. Технология CIL также подходит не для всех золотосодержащих руд. Упорные минералы, материалы со склонностью к preg-robbing и другие металлургические сложности могут потребовать дополнительной обработки или применения альтернативной технологической схемы.

2. Что такое золотоизвлекательная установка CIP?

Золотоизвлекательная установка Carbon-in-Pulp (CIP) предусматривает разделение цианидного выщелачивания и адсорбции золота активированным углём.

В контуре CIP золото сначала растворяют из подготовленной руды в специальных резервуарах выщелачивания. Затем полученная пульпа поступает в отдельный ряд резервуаров адсорбции, где активированный уголь улавливает растворённое золото.

Поскольку выщелачивание и адсорбция осуществляются в разных контурах, операторы могут более независимо регулировать условия их работы. Такая схема может быть полезна, когда для руды требуется определённое время выщелачивания или когда раздельное управление двумя этапами улучшает контроль технологического процесса.

2.1 Как работает процесс CIP?

Типичный процесс CIP состоит из восьми основных этапов:

• 1. Дробление и измельчение: Золотосодержащую руду дробят и измельчают, чтобы раскрыть золотоносные минералы и достичь требуемой крупности частиц.
• 2. Подготовка пульпы: Измельчённую руду смешивают с водой и кондиционируют пульпу для создания подходящих технологических условий.
• 3. Цианидное выщелачивание: Пульпу подают в специальные резервуары выщелачивания, где цианид растворяет доступное золото при контролируемых химических условиях.
• 4. Перекачивание в резервуары адсорбции: После завершения предусмотренного этапа выщелачивания пульпу направляют в отдельный контур адсорбции.
• 5. Адсорбция активированным углём: По мере прохождения пульпы через ряд резервуаров адсорбции активированный уголь поглощает растворённое золото.
• 6. Отделение и перемещение угля: Грохочение позволяет отделить насыщенный золотом уголь от пульпы. Уголь направляют на извлечение золота, а пульпу — на последующую обработку хвостов.
• 7. Десорбция золота, электролиз и плавка: Золото извлекают из насыщенного угля, выделяют из полученного раствора и плавят для получения сплава доре.
• 8. Регенерация угля и управление хвостами: Уголь при необходимости регенерируют и возвращают в процесс. Хвосты обрабатывают в соответствии с действующими требованиями к обращению с цианидами, возврату воды и охране окружающей среды.

Как и в случае с CIL, выбор оборудования и конфигурация технологического контура зависят от характеристик руды, производительности, целевых показателей извлечения и конкретных требований проекта.

2.2 Основные преимущества установки CIP

Технология CIP обладает рядом потенциальных преимуществ:

• Независимый контроль процессов: Выщелачивание и адсорбцию можно регулировать отдельно в соответствии с требованиями каждого этапа.
• Гибкость эксплуатации: Отдельные контуры позволяют независимо оптимизировать время пребывания, химические условия и эффективность адсорбции.
• Потенциальная пригодность для длительного выщелачивания: Если требуется увеличить время выщелачивания, разделение этапов может упростить управление процессом и оптимизацию технологической схемы.
• Отработанные методы эксплуатации: Для технологии CIP разработаны хорошо зарекомендовавшие себя рабочие процедуры и средства управления процессом, которые помогают обеспечивать стабильную работу фабрики.

Практическая ценность этих преимуществ зависит от свойств руды и конструкции всей системы переработки.

2.3 Ограничения установки CIP

В технологии CIP пульпа должна проходить из контура выщелачивания в отдельный контур адсорбции. Это добавляет переход между технологическими этапами и может потребовать установки дополнительных резервуаров, сит, насосов и вспомогательного оборудования.

В результате некоторые конфигурации CIP занимают больше места и требуют более высоких капитальных вложений, чем сопоставимые установки CIL. Однако фактическая разница зависит от производительности фабрики, размеров резервуаров, времени пребывания и выбранного оборудования.

Ещё одно потенциальное ограничение связано с рудами, склонными к preg-robbing. Если углеродистые материалы в руде повторно адсорбируют растворённое золото во время выщелачивания, часть золота может быть потеряна до поступления пульпы в контур с активированным углём. В зависимости от выраженности этого эффекта целесообразно рассмотреть дополнительные меры по его снижению или применение схемы CIL.

3. CIL и CIP: в чём заключаются основные различия?

Хотя в обоих процессах используются цианидное выщелачивание и адсорбция активированным углём, организация технологических контуров создаёт существенные различия.

Главное различие заключается во времени адсорбции золота. В системе CIL активированный уголь добавляют, пока золото ещё выщелачивается, тогда как в системе CIP предусмотрен отдельный этап выщелачивания до начала адсорбции золота.

Ни одна из этих схем не является универсально лучшей. Наиболее подходящий вариант определяется металлургическими характеристиками руды и эффективностью предлагаемого технологического контура.

4. CIL и CIP: какой процесс обеспечивает более высокое извлечение золота?

Ни CIL, ни CIP не гарантируют более высокий коэффициент извлечения золота. Результат зависит от минералогического состава руды, степени раскрытия золота, кинетики выщелачивания, склонности к preg-robbing и эффективности всей технологической схемы.

4.1 Характеристики руды и склонность к повторной сорбции золота

Некоторые золотосодержащие руды содержат углеродистые материалы или другие компоненты, способные повторно адсорбировать растворённое золото из раствора. Это явление, известное как preg-robbing, может снижать извлечение, если растворённое золото поглощается рудой, а не активированным углём установки.

Технология CIL может обеспечивать преимущества при переработке подходящих руд со склонностью к preg-robbing, поскольку активированный уголь присутствует уже во время выщелачивания и конкурирует с рудой за растворённое золото. Однако степень этого преимущества зависит от характеристик руды, активности угля и конструкции технологического контура.

Технология CIP также может быть эффективной, если склонность руды к повторной сорбции незначительна или применяются подходящие методы предварительной обработки и снижения этого эффекта. Перед выбором процесса необходимо провести сравнительные металлургические испытания.

4.2 Кинетика выщелачивания золота

Кинетика выщелачивания золота характеризует скорость растворения золота при определённых технологических условиях.

Если золото растворяется относительно медленно, отдельный контур выщелачивания может обеспечить полезную гибкость, позволяя независимо оптимизировать время пребывания при выщелачивании и условия адсорбции. Поэтому технологию CIP стоит рассмотреть в качестве одного из вариантов.

Напротив, если выщелачивание и адсорбцию можно эффективно объединить без ухудшения показателей, технология CIL может обеспечить более простую конфигурацию технологического контура.

Однако медленное выщелачивание само по себе не означает, что CIP будет лучше. Решение следует принимать на основании лабораторных испытаний, требований к времени пребывания и ожидаемых показателей выбранной технологической схемы.

4.3 Коэффициент извлечения золота и оптимизация процесса

Независимо от выбора CIL или CIP, на общее извлечение золота влияют следующие факторы:

• Степень раскрытия золота и крупность измельчения: Недостаточное раскрытие минералов может препятствовать эффективному растворению золота.
• Доступность цианида и кислорода: Для эффективного растворения золота необходимо поддерживать подходящие химические условия.
• Характеристики пульпы и время пребывания: Плотность пульпы, интенсивность перемешивания и продолжительность обработки влияют на эффективность выщелачивания и адсорбции.
• Качество активированного угля: Активность угля, размер его частиц и адсорбционная способность влияют на улавливание золота.
• Грохочение и управление углём: Потери угля, недостаточная эффективность грохочения и потери золота с растворами могут снижать общий коэффициент извлечения.
• Изменчивость состава руды: Изменения минералогии, распределения золота или склонности к preg-robbing могут потребовать корректировки рабочих параметров.
• Контроль технологического процесса: Регулярный мониторинг и оптимизация помогают поддерживать стабильные рабочие показатели.

Правильно спроектированная установка CIP может обеспечивать более высокое извлечение золота, чем плохо оптимизированная установка CIL, и обратная ситуация также возможна. Поэтому сравнение показателей извлечения следует проводить на репрезентативных пробах руды в условиях, максимально приближённых к реальной эксплуатации.

5. Как выбрать между установкой CIL и установкой CIP

Выбор между CIL и CIP требует большего, чем простое сравнение количества резервуаров или стоимости оборудования. Подходящая технологическая схема должна учитывать характеристики руды, цели по извлечению золота, ограничения площадки и совокупные затраты на эксплуатацию фабрики.

Перед принятием окончательного решения рассмотрите следующие этапы:

• 1. Проведите испытания репрезентативных проб руды. Оцените содержание золота, минералогический состав, степень раскрытия минералов, реакцию на выщелачивание и склонность к повторной сорбции золота.
• 2. Сравните металлургические показатели. Испытайте подходящие конфигурации CIL и CIP, чтобы оценить извлечение золота, кинетику выщелачивания, эффективность адсорбции и расход реагентов.
• 3. Разработайте полные технологические схемы. Определите необходимое оборудование для дробления, измельчения и транспортировки пульпы, контуры резервуаров, системы обращения с углём, оборудование для извлечения золота и сооружения для обработки хвостов.
• 4. Оцените общую стоимость проекта. Сравните затраты на закупку оборудования, монтаж, строительные работы, коммунальные ресурсы, техническое обслуживание, персонал, реагенты, замену угля и управление хвостами.
• 5. Оцените гибкость эксплуатации. Определите, как каждый технологический контур будет реагировать на изменения свойств руды, производительности и требований к извлечению золота.

При реализации новых проектов окончательный выбор следует основывать на результатах металлургических испытаний и инженерной оценки, а не на предположениях об общих преимуществах той или иной технологии.

Заключение

CIL и CIP — это проверенные методы извлечения золота из руд, пригодных для цианидного выщелачивания, однако они различаются организацией процессов выщелачивания и адсорбции золота активированным углём.

В технологии CIL оба этапа объединены в одном контуре резервуаров, что потенциально упрощает компоновку фабрики и уменьшает потери золота, связанные с его повторной сорбцией углеродистыми материалами. В технологии CIP выщелачивание отделено от адсорбции, что позволяет более независимо оптимизировать оба этапа и обеспечивает дополнительную гибкость в случаях, когда требуется длительное выщелачивание.

Наилучшим является тот процесс, который обеспечивает наиболее стабильное извлечение золота и наилучшую общую экономическую эффективность проекта с учётом особенностей конкретной руды. Перед инвестированием в установку CIL или CIP необходимо провести металлургические испытания репрезентативных проб, сравнить полные технологические схемы и оценить как капитальные, так и эксплуатационные затраты.

При правильно разработанной технологической схеме и эффективном контроле процесса обе технологии способны обеспечивать эффективное извлечение золота и стабильную долгосрочную работу фабрики.
