10 основных видов оборудования для полноценной фабрики CIL по переработке золотой руды

Фабрика по переработке золотой руды методом Carbon-in-Leach (CIL, выщелачивание с одновременной сорбцией на угле) представляет собой широко используемую систему обогащения полезных ископаемых, в которой цианидное выщелачивание золота и его адсорбция активированным углём осуществляются одновременно в последовательности резервуаров. Система предназначена для извлечения золота из подходящих золотосодержащих руд путём растворения золота в технологическом растворе и адсорбции растворённого золота на активированном угле для последующего извлечения.

Создание эффективной фабрики CIL требует не только выбора чанов для выщелачивания. Оборудование для дробления, измельчения, классификации, транспортировки пульпы, извлечения золота и обработки хвостов должно работать согласованно, обеспечивая требуемую производительность переработки и степень извлечения золота.

В этом руководстве рассматриваются 10 основных видов оборудования для полноценной фабрики CIL по переработке золотой руды, объясняются их функции и выделяются ключевые факторы, которые необходимо учитывать при проектировании технологической линии переработки золота.

1. Щековая дробилка для первичного дробления золотой руды

Щековая дробилка обычно используется в качестве основного дробильного оборудования на фабрике по переработке золотой руды. Она измельчает крупные куски породы до размеров, подходящих для вторичного дробления или, в некоторых технологических схемах, для непосредственного измельчения в мельнице.

Для первичного дробления золотоносных кварцевых жил, твёрдых сульфидных руд и других прочных золотосодержащих пород может потребоваться надёжное и износостойкое оборудование.

Основные функции и преимущества:

• Дробление крупных кусков руды до размеров, удобных для дальнейшей переработки.
• Переработка различных твёрдых и абразивных золотоносных пород.
• Обеспечение стабильной подачи материала на последующие стадии дробления и измельчения.
• Поддержание непрерывной работы при правильном подборе производительности дробилки для конкретной фабрики.

При выборе щековой дробилки необходимо учитывать максимальный размер исходного материала, твёрдость и абразивность руды, требуемую крупность продукта на выходе и ожидаемую производительность. Приёмное отверстие дробилки должно вмещать самые крупные куски породы, а её производительность должна соответствовать общей производственной цели предприятия.

Например, для фабрики, перерабатывающей 100 тонн руды в час, необходимы щековая дробилка и последующее оборудование, способные обрабатывать соответствующий поток материала в реальных эксплуатационных условиях. При проектировании всей технологической цепочки также следует учитывать коэффициент эксплуатационной готовности оборудования, время простоя на техническое обслуживание и колебания характеристик руды.

2. Конусная дробилка для вторичного дробления золотой руды

Конусная дробилка уменьшает размер материала, поступающего из первичной дробилки, подготавливая более мелкие частицы для последующего измельчения. Она особенно подходит для твёрдых и абразивных золотосодержащих руд, когда требуется стадия вторичного дробления.

Снижение крупности материала перед измельчением позволяет правильно спроектированной дробильной схеме повысить производительность мельницы и контролировать энергопотребление.

Ключевые критерии выбора:

• Максимальный размер исходного материала и требуемая крупность готового продукта.
• Твёрдость, абразивность и дробимость руды.
• Размер разгрузочной щели в замкнутом положении и степень дробления.
• Требуемая производительность и ожидаемая продолжительность работы.
• Стоимость изнашиваемых деталей и требования к техническому обслуживанию.

Конусная дробилка, работающая в замкнутом цикле с вибрационным грохотом, позволяет контролировать конечную крупность дроблёного продукта. Слишком крупные частицы возвращаются в дробилку для дальнейшего измельчения, а материал требуемого размера направляется на следующую стадию.

Однако не каждая золотосодержащая руда требует применения конусной дробилки. Более мягкие руды могут перерабатываться с использованием альтернативного дробильного оборудования в зависимости от их характеристик и производственных требований фабрики.

3. Вибрационный грохот для точной классификации золотой руды по крупности

Вибрационный грохот разделяет дроблёную руду на фракции различной крупности. В дробильной системе с замкнутым циклом он помогает предотвратить попадание слишком крупных частиц в контур измельчения и обеспечивает дальнейшее продвижение материала подходящего размера.

Эффективное грохочение улучшает контроль работы дробильного контура и обеспечивает более стабильную крупность питания мельницы.

Основные функции:

• Отделение мелких частиц от материала крупного размера.
• Контроль крупности материала, поступающего на измельчение.
• Возврат надрешётного продукта на дополнительное дробление.
• Обеспечение стабильной работы всей технологической линии переработки.

Выбор грохота зависит от требуемой крупности разделения, размера отверстий сита, влажности материала, гранулометрического состава и производительности переработки.

Производительность грохота должна соответствовать объёму материала, поступающего из дробилки. Если пропускная способность грохота недостаточна, материал может накапливаться, снижая общую производительность фабрики. Слишком тонкое грохочение также может увеличить циркулирующую нагрузку или привести к неоправданному росту эксплуатационных расходов.

Поэтому конструкцию грохота следует оценивать совместно с характеристиками дробилки и целевой крупностью питания мельницы.

4. Шаровая мельница для тонкого измельчения и раскрытия золота в руде

Шаровая мельница является ключевым оборудованием многих фабрик CIL, поскольку она измельчает дроблёную руду до крупности, необходимой для раскрытия золотосодержащих частиц и последующего выщелачивания.

Золото может присутствовать в виде свободных частиц, входить в состав сульфидных минералов или находиться в виде мелких включений в других минералах. Измельчение открывает дополнительные поверхности золотосодержащих частиц и может улучшить контакт руды с раствором для выщелачивания.

Основные преимущества измельчения в шаровой мельнице:

• Уменьшение крупности дроблёной руды до необходимого мелкого размера.
• Раскрытие золотосодержащих частиц из окружающих минералов.
• Подготовка пульпы для последующего выщелачивания и адсорбции.
• Обеспечение требуемой производительности при совместной работе с классификационным оборудованием.

Оптимальная тонкость измельчения зависит от твёрдости руды, её минералогического состава, размера частиц золота, крупности исходного материала и результатов металлургических испытаний.

Не существует универсального целевого размера частиц для всех фабрик CIL. Недостаточное измельчение может привести к тому, что золото останется заключённым внутри минеральных частиц, снижая степень извлечения. Чрезмерное измельчение увеличивает энергопотребление, способствует образованию шламов и может усложнить последующую переработку.

Перед выбором шаровой мельницы необходимо провести минералогический анализ и испытания на измельчаемость, чтобы определить требуемую крупность продукта, оценить производительность мельницы и рассчитать потребность в энергии.

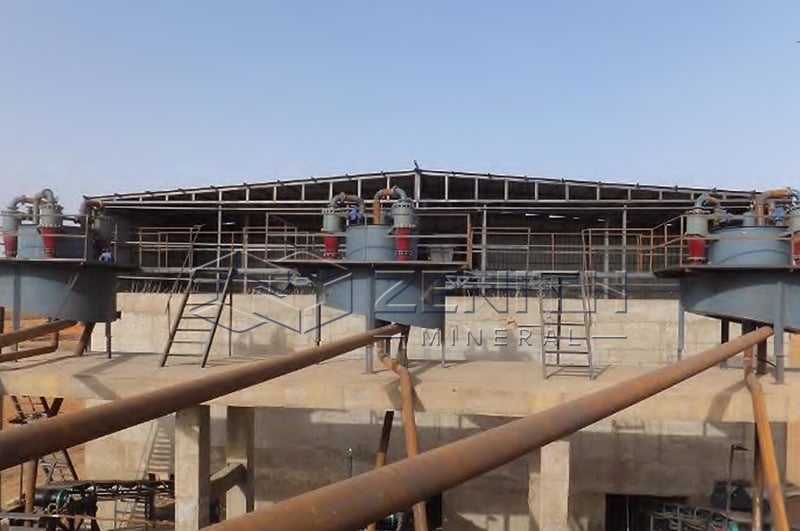

5. Гидроциклон для классификации материала в контуре измельчения

Гидроциклон разделяет мелкие и крупные частицы в пульпе за счёт центробежных сил и различий в характере осаждения частиц. Обычно он работает совместно с шаровой мельницей в системе измельчения с замкнутым циклом.

Как правило, гидроциклон направляет более мелкие частицы через слив в следующую стадию переработки, тогда как более крупные частицы выходят через песковый патрубок и возвращаются в мельницу для дальнейшего измельчения.

Основные функции:

• Классификация измельчённой руды по крупности частиц и характеристикам их осаждения.
• Возврат крупных частиц на дополнительное измельчение.
• Контроль гранулометрического состава питания контура выщелачивания.
• Обеспечение стабильной работы контура измельчения.

Эффективность работы гидроциклона зависит от давления питания, расхода пульпы, концентрации твёрдой фазы, гранулометрического состава и геометрии аппарата.

Шаровая мельница и гидроциклон должны проектироваться как единая согласованная система. Неэффективная классификация может увеличить циркулирующую нагрузку, снизить эффективность измельчения или привести к попаданию слишком крупных частиц в контур выщелачивания.

Правильная классификация помогает обеспечить достижение требуемой тонкости измельчения без излишней дополнительной обработки материала.

6. Шламовый насос для надёжной транспортировки рудной пульпы

Шламовые насосы транспортируют измельчённую руду и технологическую пульпу между стадиями измельчения, классификации, кондиционирования и CIL-выщелачивания. Надёжная транспортировка пульпы необходима для поддержания непрерывного производственного процесса.

В отличие от насосов для чистой воды, шламовые насосы должны работать с твёрдыми частицами и потенциально абразивными смесями.

Основные требования к характеристикам оборудования:

• Износостойкие детали, контактирующие с перекачиваемой средой.
• Соответствующие гидравлические характеристики в реальных условиях эксплуатации.
• Надёжная перекачка пульпы с заданной крупностью частиц и концентрацией твёрдой фазы.
• Совместимость с химическими характеристиками пульпы.
• Простота технического обслуживания и замены изнашиваемых компонентов.

При выборе насоса необходимо учитывать расход, полный динамический напор, плотность пульпы, размер частиц, конфигурацию трубопровода и условия эксплуатации каждого контура.

Для разных участков фабрики могут потребоваться насосы с различными характеристиками. Например, насос для перекачки крупнозернистого продукта измельчения может предъявлять иные требования к износостойкости и гидравлическим параметрам, чем насос для транспортировки более тонкой пульпы к чану выщелачивания.

Правильный подбор производительности насоса помогает предотвратить засорение, чрезмерный износ, нестабильность потока и неоправданные расходы на техническое обслуживание.

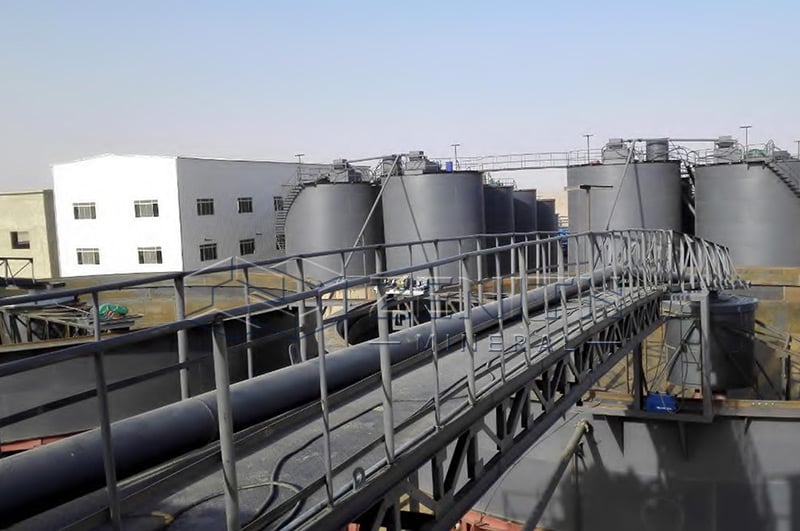

7. Смесительный чан для кондиционирования и перемешивания пульпы

Смесительные чаны используются для смешивания минеральной пульпы с технологическими реагентами и поддержания твёрдых частиц во взвешенном состоянии. В зависимости от технологической схемы они могут применяться для предварительного кондиционирования перед выщелачиванием, регулирования pH или подготовки пульпы перед обработкой CIL.

Поддержание необходимых характеристик пульпы имеет большое значение, поскольку растворение золота зависит от свойств руды и химических условий процесса.

Основные области применения:

• Перемешивание пульпы для поддержания равномерного распределения твёрдых частиц.
• Подготовка пульпы к последующему выщелачиванию.
• Обеспечение регулирования pH и добавления реагентов.
• Предоставление дополнительного времени для кондиционирования при необходимости.

Ключевые факторы выбора включают объём чана, плотность пульпы, время пребывания, конструкцию рабочего колеса мешалки, интенсивность перемешивания и требования к реагентам.

Количество и расположение чанов для кондиционирования определяются проектом технологического процесса и результатами лабораторных испытаний. На некоторых фабриках CIL могут потребоваться отдельные чаны для кондиционирования, тогда как на других применяются иные конфигурации в зависимости от характеристик руды и технологической схемы.

Правильно организованное перемешивание помогает поддерживать стабильные условия процесса без лишнего энергопотребления и неоправданных затрат на оборудование.

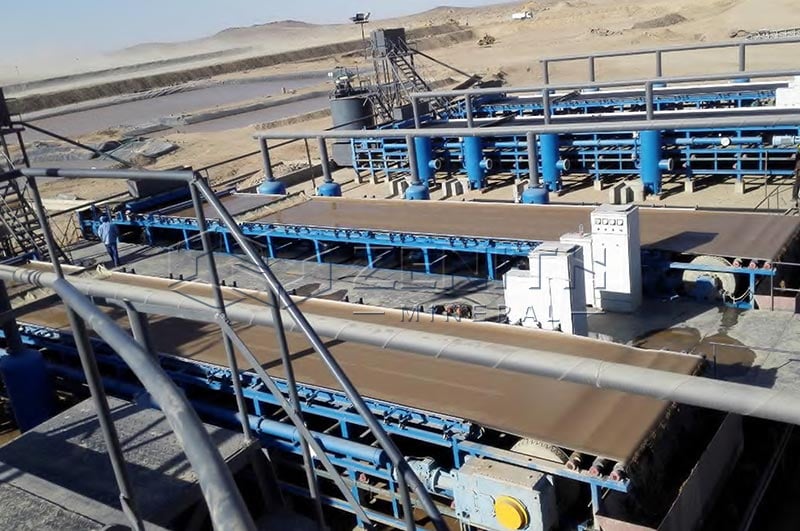

8. Чан для выщелачивания и адсорбции CIL для извлечения золота

Чаны CIL являются основными технологическими агрегатами фабрики, работающей по методу Carbon-in-Leach. Они обеспечивают условия для одновременного растворения золота и его адсорбции активированным углём.

При подходящих условиях цианидного выщелачивания золото с открытых поверхностей золотосодержащих частиц растворяется и переходит в раствор. Затем активированный уголь адсорбирует растворённое золото, позволяя отделить его от пульпы и извлечь на последующей стадии процесса.

Ключевые рабочие параметры:

• Объём чана и время пребывания пульпы.
• Концентрация растворённого кислорода.
• Значение pH пульпы и концентрация цианида.
• Концентрация и активность активированного угля.
• Интенсивность перемешивания и плотность пульпы.
• Кинетика растворения золота и его адсорбции на угле.

Размеры чанов должны соответствовать выщелачиваемости руды, производительности фабрики, содержанию золота и требуемой степени его извлечения. Количество чанов определяется необходимым общим временем пребывания материала и конфигурацией технологической схемы.

Типичный контур CIL включает несколько последовательно соединённых чанов, через которые пульпа и активированный уголь перемещаются в соответствии с предусмотренной проектом схемой потоков.

Эффективность CIL зависит как от кинетики выщелачивания, так и от эффективности адсорбции. Даже если золото успешно растворяется, недостаточная адсорбция может снизить общее извлечение. И наоборот, эффективная адсорбция на угле не может полностью компенсировать потери золота, остающегося внутри недостаточно раскрытых минеральных частиц.

Обращение с цианидом, контроль pH, обеспечение вентиляции при необходимости и мониторинг технологического процесса должны быть предусмотрены в системах безопасности и эксплуатации фабрики.

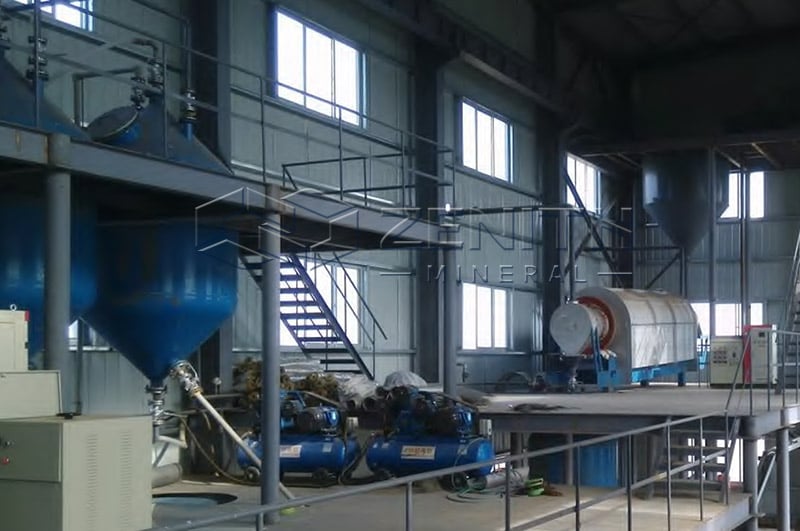

9. Оборудование для грохочения активированного угля и извлечения золота

После адсорбции золота на активированном угле насыщенный золотом уголь необходимо отделить от пульпы и обработать для извлечения золота. Эта стадия включает несколько отдельных технологических операций, для которых требуется различное оборудование, а не одна универсальная машина.

Основное оборудование включает:

• Предохранительные грохоты для угля: Удерживают активированный уголь, позволяя пульпе проходить через предусмотренный технологический контур.
• Оборудование для транспортировки угля: Перемещает уголь между чанами или направляет насыщенный золотом уголь на участок десорбции.
• Оборудование для элюирования: Обеспечивает удаление адсорбированного золота с насыщенного угля в концентрированный раствор.
• Оборудование для электролитического осаждения: Извлекает золото из золотосодержащего элюата, обычно формируя золотосодержащий осадок или шлам для последующего аффинажа.
• Дополнительное оборудование: В зависимости от технологической схемы могут потребоваться установки для промывки и регенерации угля, обработки растворов и аффинажа.
• Критерии выбора оборудования: Размер частиц угля, степень его насыщения золотом, скорость производства золота, химический состав растворов и требуемая производительность системы извлечения.

Хорошо спроектированный участок извлечения золота должен быть согласован с контуром CIL, чтобы насыщенный уголь можно было перерабатывать без образования узких мест в технологической цепочке. Потери угля, недостаточная эффективность грохочения или неудовлетворительная десорбция могут снизить степень извлечения золота и увеличить эксплуатационные расходы.

10. Сгуститель хвостов и оборудование для обезвоживания на фабриках CIL

Обработка хвостов представляет собой заключительный крупный технологический участок фабрики CIL. После извлечения золота оставшуюся пульпу необходимо обрабатывать с учётом водного баланса проекта, экологических требований и конструкции хвостохранилища.

Сгуститель разделяет твёрдую фазу и технологическую воду, повышая концентрацию твёрдых частиц в сгущённом продукте и обеспечивая получение осветлённой воды в сливе, которая после соответствующей обработки может быть пригодна для повторного использования.

Основное оборудование для обработки хвостов включает:

• Сгуститель хвостов: Повышает концентрацию твёрдой фазы и извлекает воду из пульпы.
• Фильтр или другое оборудование для обезвоживания: Снижает влажность хвостов, если это требуется выбранным способом размещения отходов.
• Насосы и трубопроводы: Обеспечивают транспортировку хвостов и возвращаемой воды.
• Оборудование для детоксикации: Обрабатывает цианидсодержащие остатки, если это необходимо перед сбросом или дальнейшим обращением с хвостами.

Не каждой фабрике CIL требуется фильтрация хвостов. Выбор между сгущёнными хвостами, фильтрованными хвостами и другими способами размещения зависит от характеристик осаждения, доступности воды, условий площадки, требований к хранению отходов и экономических факторов проекта.

Цианидсодержащие остатки необходимо обрабатывать с использованием соответствующей системы детоксикации и управления хвостами, отвечающей применимым экологическим требованиям и нормативным положениям.

Поэтому оборудование для обработки хвостов следует учитывать уже на начальном этапе проектирования фабрики, а не устанавливать только после выбора оборудования для контура извлечения золота.

Заключение

Полноценная фабрика CIL по переработке золотой руды требует согласованной работы оборудования для дробления, измельчения, классификации, транспортировки пульпы, выщелачивания, адсорбции, извлечения золота и обработки хвостов. Каждая машина выполняет определённую функцию: подготавливает руду, обеспечивает растворение золота, улавливает растворённое золото или помогает управлять технологическими остатками.

Оптимальная конфигурация зависит от характеристик руды, производительности переработки, целевой тонкости измельчения, результатов металлургических испытаний и требуемой степени извлечения золота. Оценивая всю технологическую схему в комплексе, а не отдельные машины изолированно, владельцы проектов могут разработать фабрику CIL, обеспечивающую надёжную работу, эффективное использование ресурсов и стабильное извлечение золота.

Часто задаваемые вопросы

Вопрос 1: В чём разница между методами переработки золота CIL и CIP?

Метод CIL объединяет выщелачивание золота и адсорбцию на активированном угле в одной последовательности чанов. Метод CIP предполагает разделение стадии выщелачивания и последующей стадии адсорбции на угле. Выбор подходящего процесса зависит от характеристик руды, результатов металлургических испытаний и требований проекта.

Вопрос 2: Какую производительность может обеспечить фабрика CIL по переработке золотой руды?

Фабрики CIL могут проектироваться для различных производственных мощностей — от небольших предприятий до крупных промышленных комплексов. Требуемая производительность определяет размеры оборудования для дробления, измельчения, выщелачивания, адсорбции и извлечения золота. При окончательном проектировании также необходимо учитывать изменчивость характеристик руды и график эксплуатации.

Вопрос 3: Какие факторы влияют на стоимость фабрики CIL по переработке золотой руды?

К основным факторам стоимости относятся производительность переработки, твёрдость руды, требования к измельчению, объём чанов CIL, оборудование для извлечения золота, подготовка реагентов, очистка воды, управление хвостами, монтаж и инфраструктура. Для получения надёжной оценки необходимо определить технологическую схему и технические характеристики проекта.

Вопрос 4: Может ли фабрика CIL перерабатывать упорную золотую руду?

Некоторые виды упорной золотой руды можно перерабатывать с использованием контура CIL после соответствующей предварительной обработки. Однако золото, заключённое в сульфидных минералах или характеризующееся другими формами упорности, может не извлекаться в достаточной степени при использовании только прямого процесса CIL. Необходимость окисления или другого метода предварительной обработки следует определять на основании минералогического анализа и металлургических испытаний.
