Золотоизвлекательная фабрика CIL: полное руководство по процессу выщелачивания с углём

1. Что такое золотоизвлекательная фабрика CIL и как она работает?

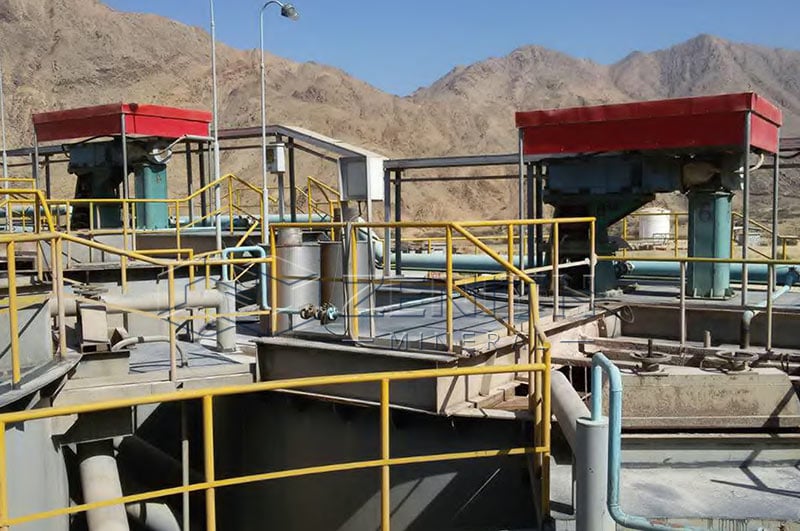

Золотоизвлекательная фабрика CIL — это предприятие по переработке минерального сырья, на котором выщелачивание золота и его адсорбция на активированном угле осуществляются в ряду перемешиваемых резервуаров. Эта технология широко применяется для извлечения золота из подходящих типов руды: золото растворяется в цианидном растворе, а затем адсорбируется на активированном угле.

Главное преимущество технологии CIL заключается в одновременном протекании выщелачивания и адсорбции в одном контуре резервуаров. Это позволяет отказаться от отдельной стадии адсорбции на угле и может повысить извлечение золота при условии правильного проектирования и контроля технологического процесса.

В процессе выщелачивания золото растворяется в щелочном цианидном растворе в присутствии кислорода с образованием растворимого золотоцианидного комплекса. Затем в пульпу добавляют активированный уголь, который адсорбирует растворённое золото. По мере движения пульпы через ряд резервуаров уголь, содержащий золото, удерживается внутри контура и перемещается навстречу потоку пульпы к началу контура для последующего извлечения золота.

Типичная фабрика CIL для переработки золотой руды включает системы дробления, измельчения, приготовления пульпы, предварительного выщелачивания, резервуары CIL, десорбции золота с угля, электролитического извлечения, плавки и обработки хвостов. Каждый этап влияет на общее извлечение золота, стабильность работы и производственную эффективность.

Однако технология CIL подходит не для каждого месторождения золота. Перед выбором процесса необходимо оценить минералогический состав руды, степень раскрытия золота, расход цианида, потребность в кислороде, а также наличие углеродистых или упорных минералов.

2. Технологическая схема CIL для золотой руды: от исходного сырья до извлечения золота

Процесс CIL состоит из нескольких взаимосвязанных этапов: от подготовки руды, поступающей непосредственно с месторождения, до получения золотого сплава доре и обработки хвостов.

Этап 1. Дробление и измельчение

Сначала золотую руду, поступающую непосредственно с месторождения, измельчают по крупности с помощью дробильного оборудования. Типичная схема дробления может включать щековую дробилку для первичного дробления, за которой при необходимости следуют конусное или ударное дробление.

Затем дроблёную руду направляют в контур измельчения, обычно состоящий из шаровой мельницы и классификационного оборудования. Цель этого этапа — раскрыть частицы золота, отделив их от окружающих минералов, и получить материал подходящей крупности для выщелачивания.

Типичная целевая крупность измельчения может составлять приблизительно 75–150 мкм, однако фактические требования зависят от размера частиц золота, характера его связи с минералами и результатов металлургических испытаний. Более тонкое измельчение может улучшить раскрытие золота, но также увеличивает энергопотребление и способно усложнить последующие стадии переработки.

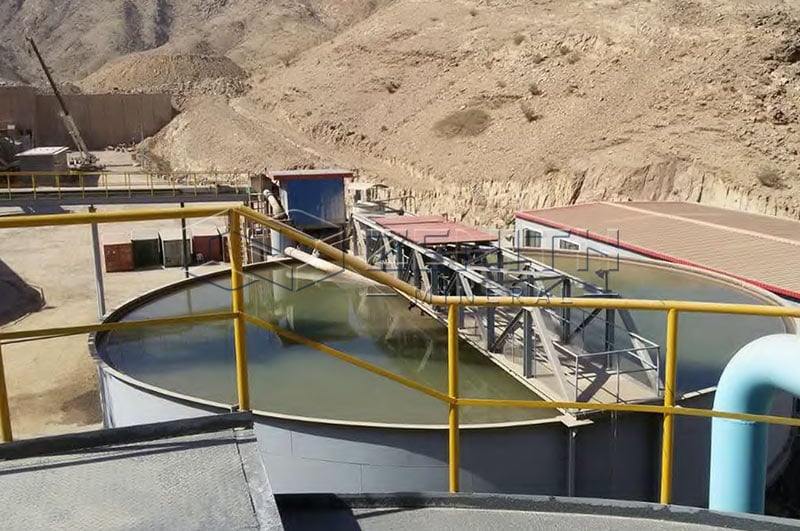

Этап 2. Сгущение и приготовление пульпы

После измельчения и классификации руду смешивают с водой для получения пульпы. В зависимости от конструкции технологического контура для регулирования плотности пульпы и возврата технологической воды может использоваться сгуститель.

Содержание твёрдого в питании контура CIL обычно составляет около 40–50% по массе, хотя оптимальная плотность зависит от характеристик руды, вязкости пульпы, конструкции резервуаров и эффективности перемешивания.

Стабильная плотность пульпы помогает поддерживать постоянное время пребывания материала, равномерное распределение реагентов и устойчивые условия работы на всех этапах фабрики.

Этап 3. Предварительное выщелачивание и кондиционирование

Перед поступлением в контур CIL пульпу подвергают кондиционированию, чтобы создать подходящие химические условия для растворения золота.

Для поддержания высокого значения pH, обычно около 10–11, часто используют известь или другую подходящую щёлочь. Это снижает риск образования высокотоксичного газообразного цианистого водорода. Концентрацию цианида и доступность кислорода необходимо контролировать с учётом металлургических характеристик руды и действующих процедур безопасности.

Для некоторых типов руды могут потребоваться дополнительные меры кондиционирования, например подача кислорода или обработка нитратом свинца, если это подтверждено лабораторными испытаниями. Нитрат свинца не является обязательным реагентом для всех схем и должен применяться только при доказанной металлургической эффективности.

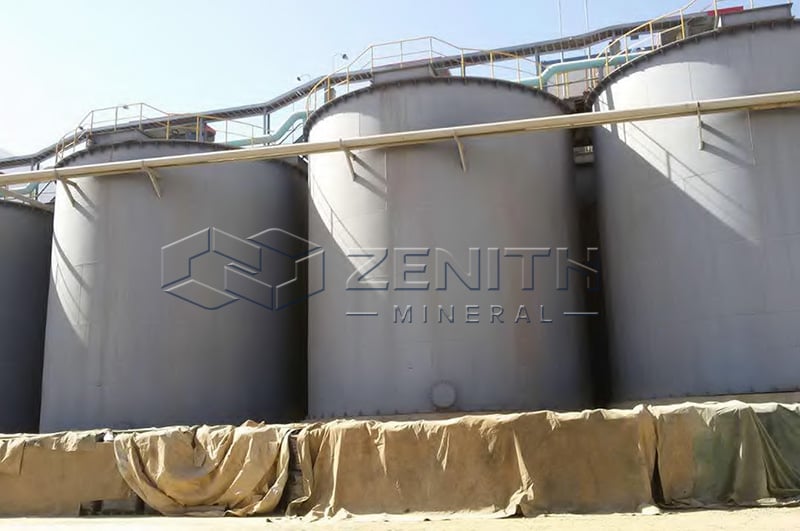

Этап 4. Выщелачивание и адсорбция золота в резервуарах CIL

Подготовленная пульпа поступает в ряд перемешиваемых резервуаров CIL. В присутствии кислорода цианид растворяет доступное золото, а активированный уголь адсорбирует растворённое золото непосредственно из пульпы.

Резервуары проектируются таким образом, чтобы обеспечивать эффективное перемешивание и достаточный контакт руды, раствора, кислорода и активированного угля. Межступенчатые сита удерживают уголь внутри резервуаров, позволяя пульпе продолжать движение по технологическому контуру.

По мере продвижения пульпы к последним резервуарам свежий или регенерированный уголь подают вблизи выходного конца контура, после чего он постепенно перемещается навстречу потоку пульпы к его началу. Такая противоточная схема поддерживает благоприятный градиент концентрации для адсорбции золота.

Количество резервуаров, общее время пребывания, концентрация угля и рабочие параметры должны определяться на основании металлургических испытаний и инженерных расчётов, а не по фиксированному стандарту.

Этап 5. Элюирование и десорбция золота с угля

Активированный уголь, насыщенный золотом, извлекают из контура CIL и направляют в систему десорбции, где золото переводится с поверхности угля в концентрированный раствор.

К распространённым технологиям относятся процесс Задры (Zadra), процесс Исследовательских лабораторий Anglo American (AARL) и системы десорбции под давлением. Выбор подходящего метода зависит от производительности фабрики, характеристик угля, эксплуатационных затрат и требований к извлечению золота.

После десорбции уголь может подвергаться термической регенерации для восстановления адсорбционной активности перед возвращением в контур CIL.

Этап 6. Электролитическое извлечение или осаждение цинком

Элюат, обогащённый золотом, подвергают дальнейшей обработке для извлечения золота из раствора.

При электролитическом извлечении электрический ток используется для осаждения золота и других извлекаемых металлов на катодах. Другой вариант — осаждение цинком, обычно связанное с процессом Меррилла — Кроу (Merrill–Crowe). Этот метод также подходит для определённых золотоносных растворов, однако он не является стандартным способом извлечения золота для каждой фабрики CIL.

Выбор метода зависит от химического состава раствора, конфигурации фабрики и общей стратегии извлечения золота.

Этап 7. Плавка и получение сплава доре

Извлечённый золотосодержащий материал собирают и подготавливают к плавке. При необходимости добавляют флюсы, способствующие отделению примесей и образованию расплавленной металлической фазы.

В результате плавки получают золотой сплав доре — сплав, содержащий золото и обычно серебро. Затем его отправляют на аффинажный завод для дальнейшей очистки.

Этап 8. Обезвреживание и удаление хвостов

Оставшаяся пульпа содержит хвосты переработки, остаточные технологические реагенты и потенциально остаточный цианид. Перед сбросом или повторным использованием хвостовой поток должен соответствовать действующим экологическим требованиям.

К технологиям разрушения цианида относятся процесс INCO с использованием диоксида серы и воздуха, а также окисление кислотой Каро. Выбор подходящего метода зависит от форм присутствия цианида, его остаточной концентрации, химического состава воды и требований к сбросу.

Проект фабрики должен предусматривать хранение хвостов, возврат воды, контроль фильтрации и долговременное управление экологическими рисками.

3. Какие золотые руды подходят для переработки по технологии CIL?

Перед выбором оборудования необходимо охарактеризовать руду, поскольку два месторождения с одинаковым содержанием золота могут совершенно по-разному вести себя при выщелачивании и адсорбции. На степень извлечения и эксплуатационные затраты влияют минералогический состав, размер частиц золота, содержание сульфидов и наличие природного углерода.

3.1. Легкообогатимые золотые руды и окисленные золотосодержащие месторождения

Легкообогатимые золотые руды, как правило, хорошо подходят для традиционного цианидного выщелачивания, поскольку значительную часть содержащегося в них золота можно растворить без сложной предварительной обработки.

Окисленные золотосодержащие руды также могут подходить для этой технологии, если золото достаточно раскрыто, а содержание минералов, потребляющих цианид, не является чрезмерным. Фактическая пригодность зависит от минерального состава, содержания глинистых минералов и распределения частиц золота.

Для таких руд эффективным решением может стать традиционный технологический контур, включающий дробление, измельчение и CIL.

3.2. Раскрытие золота, минералогический состав и требования к измельчению

Золото может присутствовать в виде крупных частиц самородного золота, мелких включений в сульфидных минералах или микроскопических частиц, распределённых в породе.

Для крупного золота может потребоваться гравитационное обогащение до или одновременно с обработкой по технологии CIL. Для тонкодисперсного или заключённого внутри других минералов золота может понадобиться более тонкое измельчение, обеспечивающее достаточную степень раскрытия.

Однако чрезмерное измельчение увеличивает энергопотребление и приводит к образованию шламов, которые могут ухудшать сгущение, передачу кислорода и транспортировку пульпы. Поэтому требования к измельчению следует определять на основании минералогического анализа и испытаний на выщелачивание.

3.3. Углеродистые руды и риск преждевременной адсорбции золота

Некоторые золотые руды содержат природные углеродистые материалы, которые адсорбируют растворённое золото из цианидного раствора. Это явление называется эффектом preg-robbing, то есть преждевременной адсорбцией золота рудой.

Такое явление может снижать извлечение золота, поскольку растворённое золото улавливается природным углеродом руды вместо активированного угля, предназначенного для его извлечения.

В зависимости от степени выраженности этой проблемы возможные решения включают специальную предварительную обработку, изменение технологических условий или применение альтернативных технологических схем. Стандартный процесс CIL не устраняет эффект преждевременной адсорбции автоматически.

3.4. Упорные золотые руды и необходимая предварительная обработка

Упорные руды содержат золото, которое невозможно эффективно извлечь только с помощью традиционного цианидного выщелачивания. Золото может быть заключено в сульфидных минералах, таких как пирит или арсенопирит, либо связано с другими минералами, ограничивающими доступ реагентов.

Перед цианидным выщелачиванием такие руды могут потребовать дополнительной обработки, включая окисление под давлением, обжиг или биоокисление.

Хотя CIL может оставаться частью общей технологической схемы, дополнительный этап предварительной обработки способен значительно увеличить капитальные вложения, энергопотребление и сложность эксплуатации.

3.5. Почему металлургические испытания необходимы до проектирования фабрики

Лабораторные испытания и испытания на пилотной установке позволяют определить зависимость извлечения золота от крупности измельчения, расход цианида, потребность в кислороде, кинетику насыщения угля и влияние мешающих минералов. Без достоверных результатов испытаний объёмы резервуаров, запасы угля и системы подачи реагентов могут быть рассчитаны неправильно, что приведёт к низкому извлечению золота или чрезмерным эксплуатационным затратам. Технология CIL подходит не для каждого месторождения: для упорных руд и руд с выраженным эффектом преждевременной адсорбции золота требуются дополнительные технологические этапы.

4. Как спроектировать золотоизвлекательную фабрику CIL?

Проектирование эффективной золотоизвлекательной фабрики CIL требует согласования результатов металлургических испытаний, технологического проектирования, выбора оборудования и планирования инфраструктуры.

4.1. Определение производительности по руде и целевого извлечения золота

Первый шаг — установить требуемую производительность фабрики, график работы, содержание золота в исходной руде и целевой показатель извлечения золота.

Целевые показатели извлечения должны основываться на репрезентативных результатах испытаний и реалистичных эксплуатационных предположениях, а не на теоретически максимальных значениях.

4.2. Выбор конфигурации контура дробления и измельчения

Контур дробления и измельчения выбирают с учётом твёрдости руды, крупности исходного материала, абразивности, требуемой производительности и целевой крупности раскрытия золота.

Для первичного дробления обычно применяются щековые дробилки, а для вторичного или третичного дробления могут использоваться конусные дробилки. Для получения материала требуемой крупности часто применяются шаровые мельницы и классификационное оборудование.

Для твёрдых и абразивных руд может потребоваться более прочное оборудование и увеличенный бюджет на изнашиваемые детали. Для более мягких руд иногда подходят упрощённые схемы, в зависимости от требуемой производительности и крупности готового продукта.

4.3. Расчёт объёма резервуаров CIL и времени пребывания при выщелачивании

Размеры резервуаров определяются производительностью по пульпе, её плотностью, требуемым временем пребывания и эффективным рабочим объёмом.

При расчётах необходимо учитывать весь контур CIL, рабочий объём каждого резервуара и соответствующие проектные запасы. Фактическое время пребывания следует проверять с учётом результатов металлургических испытаний и ожидаемых условий эксплуатации.

На эффективность фабрики также влияют геометрия резервуаров, конструкция мешалок, интенсивность перемешивания, эффективность передачи кислорода и производительность угольных сит.

4.4. Выбор концентрации угля и условий адсорбции

Тип активированного угля, размер его частиц, концентрация и активность влияют на эффективность адсорбции золота. Запас угля и скорость его перемещения по контуру необходимо согласовывать со скоростью насыщения золотом, производительностью системы десорбции и возможностями регенерации угля.

Недостаточная активность угля или чрезмерные потери угля могут снизить извлечение золота и увеличить затраты на его замену. В то же время простое увеличение концентрации угля не гарантирует повышения эффективности, если ограничивающими факторами являются перемешивание, кинетика адсорбции или условия выщелачивания.

4.5. Интеграция систем извлечения золота, обработки хвостов и водоснабжения

Полная технологическая схема фабрики должна объединять контур CIL с системами десорбции золота с угля, электролитического извлечения, плавки, обезвреживания хвостов и оборотного водоснабжения.

Общий материальный баланс фабрики учитывает твёрдые вещества, воду, золото, уголь и реагенты. Водный баланс позволяет определить потребность в свежей воде, возможности её повторного использования и потенциальные потери.

4.6. Планирование размещения оборудования, инженерных систем и расширения производства

Компоновка фабрики должна минимизировать ненужное перемещение материалов и обеспечивать безопасный доступ к оборудованию для эксплуатации, технического обслуживания и работы с реагентами.

К важным элементам инфраструктуры относятся электроснабжение, технологическая вода, контрольно-измерительные приборы, вентиляция при необходимости, склады реагентов, лабораторные помещения и системы аварийного реагирования.

5. Как повысить извлечение золота и эффективность фабрики CIL?

После ввода фабрики CIL в эксплуатацию для поддержания стабильного извлечения золота и контроля затрат необходимо постоянно контролировать параметры и оптимизировать технологический процесс.

5.1. Оптимизация тонкости измельчения и раскрытия золота

Тонкость измельчения напрямую влияет на раскрытие золота и кинетику выщелачивания. Если материал измельчён недостаточно тонко, часть золота может оставаться заключённой внутри минералов. Чрезмерно тонкое измельчение увеличивает энергопотребление и может ухудшать транспортировку и обработку пульпы.

Операторам следует совместно контролировать производительность мельниц, эффективность классификации и извлечение золота при выщелачивании, чтобы определить наиболее экономичную целевую крупность измельчения.

5.2. Поддержание стабильных условий выщелачивания и адсорбции

Для стабильного растворения золота необходимы постоянный уровень pH, достаточная доступность цианида, эффективная передача кислорода и качественное перемешивание.

Концентрацию и активность угля, а также эффективность адсорбции следует оценивать наряду с содержанием растворённого золота на протяжении всего контура резервуаров. Корректировки технологического режима должны основываться на лабораторных анализах и эксплуатационных данных.

Поскольку цианид представляет серьёзную опасность для здоровья человека и окружающей среды, обращение с химическими веществами и управление технологическим процессом должны осуществляться в соответствии с установленными правилами безопасности.

5.3. Контроль активности активированного угля и потерь угля

В процессе эксплуатации активированный уголь постепенно накапливает примеси, а его адсорбционная эффективность может снижаться из-за загрязнения поверхности, истирания или недостаточной регенерации.

Регулярные испытания активности угля, надлежащая регенерация и проверка межступенчатых сит помогают поддерживать стабильную работу системы. Потери угля необходимо отслеживать, чтобы выявлять повреждения сит, чрезмерное истирание или неэффективные методы обращения с углём.

5.4. Контроль плотности пульпы, подачи кислорода и времени пребывания

Изменение плотности пульпы влияет на объёмный расход и эффективное время пребывания. Недостаточная передача кислорода может ограничивать растворение золота, а неудовлетворительное перемешивание — приводить к образованию застойных зон или неравномерному распределению реагентов.

Регулярный контроль плотности пульпы, растворённого кислорода, уровней в резервуарах и расхода потоков помогает выявлять отклонения до того, как они приведут к существенному снижению извлечения золота.

5.5. Сокращение незапланированных простоев и расхода реагентов

Профилактическое обслуживание имеет важное значение для дробилок, мельниц, насосов, мешалок, сит и оборудования для десорбции. Проверка изнашиваемых деталей, а также контроль вибрации и температуры помогают своевременно выявлять развивающиеся механические неисправности.

Расход реагентов следует оценивать с учётом характеристик руды и фактических показателей извлечения. Чрезмерный расход цианида или извести может свидетельствовать об изменении минералогического состава питания, недостаточном контроле процесса или ненужном добавлении реагентов.

5.6. Повышение эффективности оборотного водоснабжения и управления хвостами

Повторное использование воды позволяет сократить потребность в пресной воде и снизить эксплуатационные затраты, особенно в регионах с её дефицитом. Однако химический состав оборотной воды необходимо контролировать, поскольку растворённые соли, остаточные реагенты и другие загрязняющие вещества могут влиять на выщелачивание и адсорбцию.

Эффективное управление хвостами включает обезвреживание цианида, возврат воды, обеспечение геотехнической устойчивости, контроль фильтрации и экологический мониторинг. Эти меры помогают повышать производительность без ущерба для соблюдения экологических требований.

Заключение

Золотоизвлекательная фабрика CIL объединяет дробление, измельчение, цианидное выщелачивание, адсорбцию на активированном угле, извлечение золота и обработку хвостов в единую согласованную технологическую систему. Её производительность зависит не только от мощности отдельных машин: на извлечение золота и эксплуатационные затраты также влияют минералогический состав руды, крупность раскрытия, свойства пульпы, активность угля и контроль технологического процесса.

Для владельцев рудников и разработчиков проектов наиболее эффективный подход заключается в проведении представительных металлургических испытаний до окончательного утверждения технологической схемы, подборе оборудования на основании подтверждённых технологических требований и оптимизации всего контура на протяжении срока эксплуатации. При надлежащем проектировании и строгом соблюдении технологического режима фабрика CIL обеспечивает надёжное извлечение золота из руд, пригодных для традиционного цианидного выщелачивания.

Часто задаваемые вопросы

1. В чём разница между технологиями CIL и CIP?

Технология CIL объединяет выщелачивание золота и адсорбцию на угле в одном контуре резервуаров. При технологии CIP (Carbon-in-Pulp — адсорбция на угле из пульпы) выщелачивание обычно завершается до того, как пульпа поступает в отдельный контур адсорбции на угле. Выбор подходящего метода зависит от характеристик руды, результатов металлургических испытаний и экономических показателей проекта.

2. Какое оборудование необходимо для полноценной фабрики CIL?

К основному оборудованию обычно относятся дробилки, грохоты, мельницы, классификационное оборудование, насосы для пульпы, резервуары для выщелачивания и адсорбции, мешалки, угольные сита, оборудование для транспортировки угля, насыщенного золотом, установки десорбции, электролизёры, а также системы управления хвостами и водоснабжением. Окончательный перечень оборудования зависит от выбранной технологической схемы.

3. Сколько стоит золотоизвлекательная фабрика CIL?

Общая стоимость зависит от производительности переработки, характеристик руды, спецификаций оборудования, местоположения фабрики, инфраструктуры, требований к монтажу и природоохранных систем. Для получения обоснованной оценки необходимо отдельно учитывать стоимость поставки оборудования, общие капитальные затраты на строительство и монтаж, а также текущие эксплуатационные расходы.

4. Какую роль играет активированный уголь на фабрике CIL?

Активированный уголь адсорбирует растворённое золото из технологического раствора. В типичной схеме уголь перемещается по контуру резервуаров в направлении, противоположном потоку пульпы. Это позволяет извлекать уголь, насыщенный золотом, для последующего извлечения металла, а регенерированный уголь возвращать в технологический процесс.
