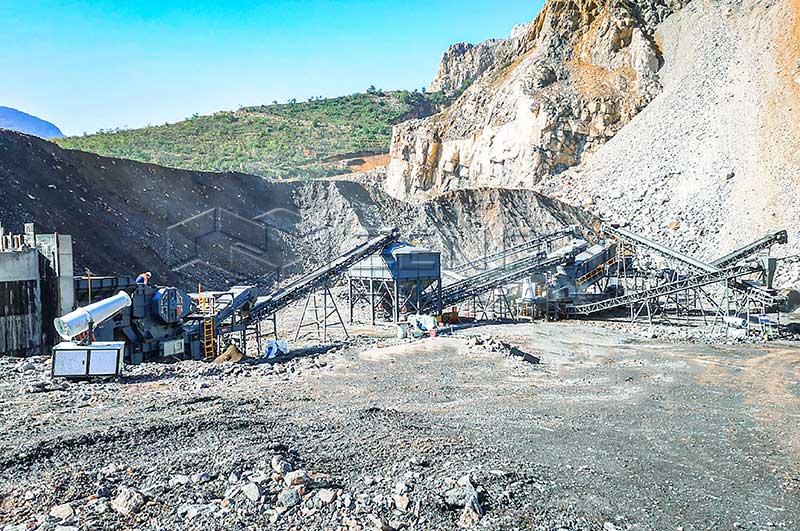

Полноценный комплекс для дробления доломита превращает необработанную карьерную породу в товарную продукцию с заданными размерами, формой и степенью чистоты. В зависимости от требований рынка такая продукция может включать материалы для дорожного основания, заполнители для бетона или искусственный песок.
Поэтому полноценная производственная линия объединяет подачу, дробление, грохочение и транспортировку материала, а не просто состоит из нескольких соединённых между собой дробилок. Типичная схема переработки доломита включает щековые дробилки, дробилки второй стадии, вибрационные грохоты, питатели и ленточные конвейеры.
Не каждому предприятию требуется машина для производства песка или система промывки. Необходимость этих дополнительных устройств зависит от ассортимента конечной продукции: карьеру, выпускающему только щебень, могут быть достаточны две стадии дробления, тогда как производство искусственного песка может потребовать дополнительного мелкого дробления, классификации и очистки.
Исходное сырьё → Вибрационный или колосниковый питатель → Щековая дробилка первичного дробления → Конусная или роторная дробилка вторичного дробления → VSI-дробилка третьей стадии (опционально, для улучшения формы частиц или производства песка) → Многоярусный вибрационный грохот → Конвейеры, направляющие материал на складирование или промывку → Хранение готовой продукции.
Размер кусков доломита, поступающего непосредственно из карьера (ROM), обычно достигает 800–1200 мм. Первичное дробление уменьшает их размер примерно до 150–300 мм. На второй и третьей стадиях материал доводится до требуемых фракций, например искусственного песка 0–5 мм, щебня 5–10 мм, 10–20 мм и 20–40 мм. Большинство установок работает по замкнутому циклу: крупные частицы, не прошедшие через грохот, возвращаются в соответствующую дробилку и измельчаются до достижения требуемых характеристик.
Крупные установки первичного дробления могут принимать отдельные куски породы размером до 800–1200 мм, однако для этого необходима дробилка соответствующего размера. На небольших предприятиях обычно требуется сырьё меньшего размера после взрывных работ.
К другим важным параметрам проектирования относятся абразивность породы, влажность, содержание глины, производительность и форма частиц. Производители бетонных заполнителей и песка часто стремятся получить кубовидные частицы, однако как конусные, так и роторные технологии способны обеспечить подходящую форму при правильной настройке оборудования.
Представленное ниже оборудование охватывает семь функциональных групп. VSI-дробилки и системы промывки выбираются в зависимости от требований к конечной продукции и не являются обязательными для каждого комплекса по переработке доломита.
Приведённые ниже числовые диапазоны представляют собой предварительные ориентиры для планирования небольших и средних установок, а не гарантированные технические характеристики. Фактическая производительность, допустимый размер исходного материала и мощность двигателей должны определяться после выбора конкретных моделей и испытания сырья.
Питатель дозированно подаёт доломит из приёмного бункера в дробилку первичного дробления. Равномерная подача снижает колебания производительности и помогает предотвратить резкие перегрузки.
Колосниковый питатель также отделяет часть мелких фракций до начала дробления. Питатели для тяжёлых условий эксплуатации специально разработаны для поглощения ударных нагрузок при загрузке, регулирования потока материала и предварительного удаления мелочи перед дробилкой.
Для линии производительностью 50–100 т/ч питатель должен обеспечивать стабильную подачу при максимальной целевой производительности, а не просто поддерживать средний показатель 50 т/ч.
Колосниковую конструкцию целесообразно выбирать в тех случаях, когда предварительное отделение подходящих мелких фракций позволяет сократить ненужное дробление. Однако предварительное грохочение не гарантирует полного удаления грязи или глины. Перед добавлением в товарную продукцию поток обходного материала может потребовать отдельного грохочения или промывки. Для удаления налипших загрязнений необходимо промывочное оборудование, поскольку одного разделения по размеру недостаточно.
Щековая дробилка выполняет основное первоначальное уменьшение размера кусков, подготавливая карьерную породу к последующим стадиям дробления. Щековые дробилки широко применяются для крупного дробления доломита.
В качестве примера можно рассмотреть первичное дробление крупных кусков породы размером в несколько сотен миллиметров до фракции примерно 150–300 мм. Однако такой диапазон выходного материала подходит не для каждой дробилки второй стадии: настройка щековой дробилки и гранулометрический состав продукта должны соответствовать ограничениям по размеру питания следующего оборудования.
Для установок производительностью 50–300 т/ч размер щековой дробилки и мощность её двигателя следует выбирать на основании данных производителя с учётом фактического гранулометрического состава исходного сырья. Пригодность дробилки зависит как от характеристик поступающего материала, так и от требований к конечному продукту.
Щековые дробилки обеспечивают надёжную первичную стадию дробления, однако не следует рассчитывать, что они самостоятельно будут производить готовый щебень с узким диапазоном размеров. Обычно после них устанавливают грохоты и дополнительное дробильное оборудование.
Перед выбором модели необходимо проверить максимальный размер куска породы, размер загрузочного отверстия, настройку разгрузочной щели, запас на износ и доступность оборудования для технического обслуживания.
Дробилка вторичного дробления уменьшает размер материала, поступающего из щековой дробилки, подготавливая его к окончательному грохочению или дальнейшему формированию частиц.
Конусные и горизонтально-валковые роторные дробилки являются проверенными решениями, однако оптимальный выбор зависит от абразивности породы, размера исходного материала и требований к продукции. Роторные дробилки часто применяются для мягких и среднетвёрдых материалов, тогда как конусные особенно актуальны при переработке твёрдого или абразивного сырья, когда износ оборудования существенно влияет на эксплуатационные расходы.
На этапе предварительного проектирования размер питания вторичной дробилки может составлять примерно 50–250 мм, а выходной материал направляется на грохоты для получения фракций менее приблизительно 40 мм. Фактические ограничения в значительной степени зависят от модели дробилки, конструкции камеры дробления и рабочей настройки.
Оборудование должно перерабатывать как свежий материал, так и возвращаемые крупные фракции. Поэтому при выборе мощности двигателя необходимо учитывать общую нагрузку на дробилку, а не только производительность по готовой продукции.
| Критерий | Конусная дробилка | Роторная дробилка |
| Основной фактор выбора | Экономика износа и контролируемое дробление сжатием | Степень измельчения и формирование частиц за счёт ударного воздействия |
| Абразивное сырьё | Часто является более предпочтительным вариантом | Требует тщательной оценки затрат на изнашиваемые детали |
| Форма готовой продукции | При правильной эксплуатации может обеспечивать получение кубовидного материала | Часто выбирается для улучшения формы заполнителей |
| Образование мелких фракций | Зависит от камеры дробления, настройки и схемы технологического процесса | Зависит от работы ротора, исходного материала и требуемой степени измельчения |
Не следует считать, что конусная дробилка всегда производит меньше мелочи или что для получения кубовидного щебня обязательно нужна роторная дробилка. Современные конусные дробилки способны производить как кубовидные заполнители, так и значительное количество песчаных фракций.

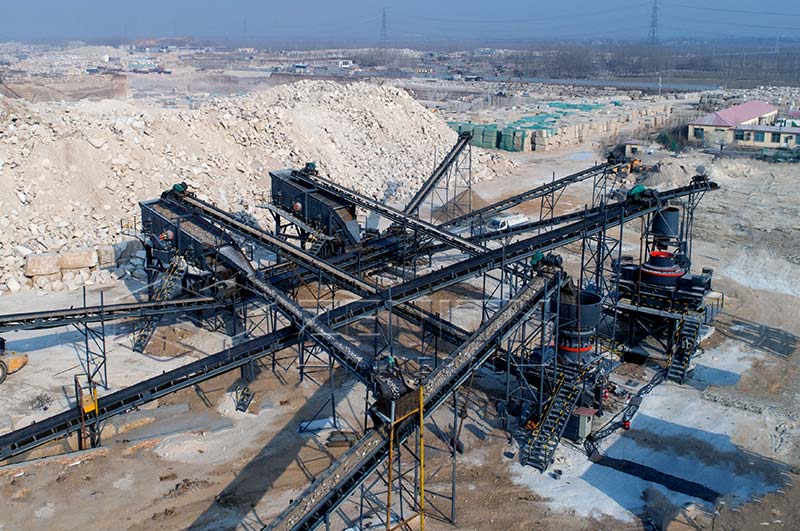

Ударная дробилка с вертикальным валом обеспечивает дополнительное мелкое дробление и улучшение формы частиц. Она особенно востребована, если предприятие планирует производить искусственный песок или нуждается в дополнительном улучшении формы заполнителей.
При дроблении по принципу «камень о камень» в VSI-дробилке можно получить песок с кубовидными частицами и стабильным гранулометрическим составом для производства бетона и строительных растворов.
Не следует предполагать, что весь материал на выходе VSI-дробилки превращается в товарный песок фракции 0–5 мм. Фактический выход песка определяется результатами окончательной классификации.
Устанавливайте VSI-дробилку только в том случае, если дополнительное производство песка или улучшение формы частиц оправдывает затраты на оборудование и его эксплуатацию. Для линии, выпускающей только щебень, такая дробилка не всегда необходима; кроме того, производство песчаных фракций возможно и с использованием конусных дробилок.
Вибрационный грохот разделяет дроблёный доломит на товарные фракции и выявляет негабаритный материал для возврата на повторное дробление. Именно грохочение позволяет превратить смешанный поток материала после дробилки в отдельные продукты заданных размеров.
Многоярусный грохот способен разделять материал на несколько фракций, однако для получения полного набора товарных продуктов может потребоваться более одного грохота.
Мощность двигателя — лишь один из факторов выбора. Установка более мощного двигателя не компенсирует недостаточную площадь просеивающей поверхности.
Не следует подбирать размер грохота исключительно по производительности подачи свежего сырья. В замкнутом цикле количество материала, проходящего через грохот, может превышать объём поступающего на установку сырья. Производительность грохочения должна соответствовать возможностям дробильного оборудования и требованиям к конечной продукции.
Конвейеры соединяют отдельные стадии переработки, возвращают негабаритный материал на повторное дробление и транспортируют готовую продукцию к отдельным штабелям. Ленточные конвейеры являются стандартным вспомогательным оборудованием линий дробления доломита.
При проектировании конвейеров необходимо учитывать максимальный размер кусков, интенсивность потока материала, ширину ленты, угол наклона, высоту перегрузки и расположение складских штабелей.
Требуемая мощность привода зависит от длины транспортировки, высоты подъёма, загрузки и сопротивления движению. Возвратный конвейер необходимо рассчитывать с учётом нагрузки собственного контура, а не выбирать по аналогии с конвейером готовой продукции.
Предусмотрите подходящие защитные кожухи или ограждения, локализацию материала в местах перегрузки, обслуживающие проходы при необходимости и безопасный доступ для осмотра. Эти элементы следует учитывать уже на этапе проектирования, а не добавлять после ввода оборудования в эксплуатацию. При проектировании дробильно-сортировочного комплекса транспортировка материала и вспомогательные системы рассматриваются как неотъемлемые части всей установки.
Системы пылеподавления и промывки решают разные задачи.
Системы пылеподавления контролируют выбросы в местах дробления, грохочения и перегрузки материала. Промывка удаляет нежелательную грязь, ил, глину и избыток мелких частиц из готовой продукции. Поэтому промывочное оборудование не следует рассматривать как замену комплексной системе пылеподавления на всём предприятии.
Сухая система экологической защиты может включать укрытия, вытяжные воздуховоды, фильтрационное оборудование или правильно расположенные форсунки для распыления воды.
Мокрый контур производства песка может включать промывочную машину или гидроциклон, оборудование для обезвоживания, насосы и сооружения для очистки воды. Выбор оборудования зависит от характера загрязнений и требуемой эффективности разделения.
Перед установкой промывочного оборудования оцените доступность воды и возможности управления сточными водами. Обезвоживание облегчает последующую транспортировку материала, а системы обработки хвостов позволяют возвращать технологическую воду для повторного использования.
Для полноценного комплекса по дроблению доломита недостаточно одной первичной дробилки. Семь основных категорий оборудования — вибрационный питатель, щековая дробилка, конусная или роторная дробилка вторичного дробления, VSI-дробилка, вибрационный грохот, система ленточных конвейеров и пылеулавливающая установка либо промывочная машина для песка — совместно обеспечивают выпуск стабильной и востребованной на рынке продукции.
Не каждому предприятию требуется всё перечисленное оборудование в одинаковой конфигурации. Оптимальный проект сочетает подходящие стадии дробления, достаточную производительность грохочения, эффективную транспортировку материала и необходимые природоохранные системы с учётом конкретного применения. Если выбирать оборудование исходя из свойств исходного доломита, требований к конечной продукции и целевой производительности, можно создать эффективную и надёжную дробильную линию.
Производительность комплекса зависит от конфигурации оборудования, характеристик исходного сырья, условий эксплуатации и требований к готовой продукции. Небольшие, средние и крупные установки могут проектироваться под разные целевые показатели часового выпуска. Фактическая производительность должна подтверждаться расчётом оборудования и проектированием технологического процесса.
Общий объём инвестиций зависит от производительности, моделей дробилок, стационарного или мобильного исполнения, уровня автоматизации, затрат на монтаж и требований к системам экологической защиты. При сравнении предложений покупателям следует оценивать полную стоимость проекта, а не только цену оборудования.
Мобильный комплекс часто подходит для временных проектов, нескольких рабочих площадок или предприятий, которым необходимо перемещать оборудование. Стационарная установка обычно лучше подходит для долгосрочного производства на постоянном карьере с развитой инфраструктурой. Оптимальный вариант зависит от требований к мобильности, производительности, условий площадки и бюджета.
Оборудование для контроля пыли часто необходимо для управления распространением взвешенных частиц, образующихся при дроблении, грохочении и транспортировке материала. В зависимости от условий площадки и местных экологических требований подходящее решение может включать вытяжные зонты, рукавные фильтры, закрытые перегрузочные узлы и водяное распыление там, где это целесообразно.
