Топ-10 видов оборудования для эффективного производства песка

Песок является одним из наиболее широко используемых материалов в строительстве, инфраструктуре, производстве бетона, раствора, асфальта и в промышленных применениях. Однако природные месторождения редко сразу соответствуют требованиям к готовому продукту. Поэтому оборудование для переработки песка необходимо для измельчения исходного сырья, контроля размера частиц, удаления примесей, улучшения формы зерен и извлечения ценных мелких фракций песка.

Полный комплекс оборудования для переработки песка может включать дробление, грохочение, промывку, классификацию, обезвоживание, транспортировку и рециркуляцию воды. Точная конфигурация зависит от исходного материала, требуемой производительности, характеристик готового песка и от того, производится ли природный или искусственный песок.

1. Что такое переработка песка?

1.1 Определение переработки песка

Переработка песка представляет собой ряд механических и мокрых технологических операций, предназначенных для превращения природных или карьерных материалов в песчаную продукцию с контролируемыми размером, формой, чистотой и гранулометрическим составом.

Исходный материал может включать природный песок, речной гравий, известняк, гранит, базальт, кварц и другие горные породы. В зависимости от материала процесс может включать дробление, формирование зерен, грохочение, промывку, классификацию и обезвоживание.

Существует важное различие между природным песком и искусственным песком (M-sand):

• Природный песок добывается из речных отложений, аллювиальных образований и песчаных карьеров и обычно требует грохочения и промывки.
• Искусственный песок производится путем дробления и формирования подходящей горной породы или гравия для получения частиц контролируемого песчаного размера.
• Для искусственного песка из твердых горных пород процесс обычно включает несколько стадий дробления с последующим формированием зерен в VSI-дробилке, грохочением и, при необходимости, промывкой и классификацией.

1.2 Почему важно оборудование для переработки песка?

Правильно подобранное оборудование помогает производителям обеспечивать стабильное качество продукции и надежную работу установки.

Основные преимущества включают:

• Контроль размера частиц: Грохоты и дробилки обеспечивают требуемый диапазон размеров.
• Удаление глины, ила и примесей: Оборудование для промывки повышает чистоту песка.
• Улучшение формы частиц: VSI-дробление позволяет получать более кубовидные и хорошо сформированные частицы.
• Улучшение гранулометрического состава: Грохочение и классификация контролируют распределение частиц по размерам.
• Повышение качества и степени извлечения песка: Системы извлечения мелкого песка и управления водой позволяют снизить потери ценного материала.

Поэтому комбинацию оборудования следует выбирать с учетом характеристик исходного сырья и требований к конечному продукту, а не просто выбирать отдельные машины на основании их производительности.

1.3 Типичный процесс производства искусственного песка

Типичная линия по производству искусственного песка включает следующие этапы:

Подача → Первичное дробление → Вторичное/третичное дробление → Грохочение → Тонкое дробление/формирование зерен → Промывка → Классификация → Обезвоживание → Складирование

Сначала исходный материал поступает на вибрационный питатель и подается в первичную дробилку. Вторичные и третичные дробилки дополнительно уменьшают размер материала, а грохоты разделяют частицы по размерам. Крупный материал может возвращаться в контур дробления.

Затем VSI-дробилка может сформировать из подходящего мелкого заполнителя высококачественный искусственный песок. Если исходный материал содержит чрезмерное количество пыли, глины или ила, добавляются промывка и классификация. Гидроциклоны могут улучшить разделение и извлечение мелких частиц, а обезвоживающие грохоты снижают содержание воды перед транспортировкой готового песка на склад.

2. Топ-10 оборудования для переработки песка

1. Вибрационный питатель

Вибрационный питатель регулирует подачу исходного материала из бункера в контур дробления. Его основная задача — обеспечивать стабильную и равномерную подачу материала в первичную дробилку, помогая предотвращать перегрузки и снижать колебания производительности установки.

Многие питатели оснащаются колосниковой секцией, которая удаляет мелкие фракции перед первичным дроблением. Это позволяет снизить ненужный износ дробилки и направить естественно мелкий материал в обход щековой дробилки.

Лучше всего подходит для: Карьерной породы, взорванного камня, вторичного заполнителя, речного гравия и высокопроизводительных установок по производству искусственного песка.

Факторы выбора: Максимальный размер подачи, требуемая производительность, насыпная плотность, влажность, липкость материала, геометрия бункера, конструкция футеровки и необходимость предварительного грохочения или удаления мелочи.

2. Щековая дробилка

Щековая дробилка обычно используется в качестве первичной дробилки для крупных и твердых материалов. Она принимает горную породу из карьера и уменьшает ее размер до уровня, подходящего для последующего дробления, грохочения и производства песка.

Щековые дробилки широко применяются для гранита, базальта, речного камня, известняка, кварцита и переработанного бетона. Их основная задача — эффективное крупное дробление, а не окончательное формирование частиц.

Лучше всего подходит для: Гранита, базальта, известняка, речного камня, карьерного сырья и твердых пород, требующих первичного дробления.

Ключевой момент: Щековая дробилка обычно не является конечной машиной для формирования песка. Она подготавливает материал для вторичного, третичного дробления и производства песка с помощью VSI-дробилки.

3. Конусная дробилка

Конусные дробилки обычно устанавливаются после щековых дробилок для получения более мелкого и однородного заполнителя, подходящего для VSI-дробилки, грохота или производства готового заполнителя. Они особенно ценны на установках по переработке твердых пород, поскольку обеспечивают высокую эффективность дробления и непрерывное дробящее действие.

Конусную дробилку часто выбирают для гранита, базальта, габбро, кварцита и других абразивных пород. В многоступенчатой установке щековая дробилка уменьшает размер крупного сырья, конусная дробилка производит контролируемый мелкий заполнитель, а VSI-дробилка создает и формирует готовый песок.

Лучше всего подходит для: Установок по производству песка из твердых пород, требующих надежного вторичного или третичного дробления.

Факторы выбора: Размер подачи, ширина разгрузочной щели, целевая производительность, степень дробления, стоимость износа, выбор футеровки, уровень автоматизации, абразивность породы и требуемый размер продукта.

Распространенная конфигурация для производства искусственного песка включает щековую дробилку, конусную дробилку, VSI-дробилку и вибрационные грохоты для получения нескольких фракций заполнителя, а также искусственного и штукатурного песка.

4. Вертикальная роторная ударная дробилка

Вертикальная роторная ударная дробилка, или VSI-дробилка, является одной из наиболее важных машин в производстве искусственного песка. Она принимает контролируемый мелкий заполнитель и измельчает его до размера песчаных частиц с помощью высокоскоростного ударного дробления.

Ее основное преимущество заключается в формировании частиц. Песок, полученный с помощью VSI-дробилки, может иметь более кубовидные зерна и улучшенную текстуру по сравнению с материалом, полученным только методом дробления сжатие. Это делает такую дробилку полезной для производства бетона, строительных растворов, песка для изготовления блоков и других продуктов, где важны форма и гранулометрический состав.

Лучше всего подходит для: Производства искусственного песка из гранита, базальта, габбро, речного камня, кварцита и других прочных горных пород.

Факторы выбора: Гранулометрический состав подачи, влажность сырья, содержание глины, уровень абразивности, конфигурация ротора, конструкция дробильной камеры, целевой размер песка, требуемая производительность и необходимая форма частиц.

Для мелкого, неоднородного, разнородного или предварительно не отсортированного материала VSI-технология часто используется в качестве заключительной стадии производства песка. VSI-дробилки обычно устанавливаются после основных стадий дробления и перед окончательным грохочением и промывкой.

5. Вибрационный грохот

Вибрационные грохоты разделяют дробленый материал по размеру частиц. Они удаляют крупные фракции, контролируют конечный гранулометрический состав, формируют несколько товарных продуктов и возвращают крупный материал обратно в дробилку в замкнутом контуре.

Грохоты необходимы, поскольку одни только дробилки не могут гарантировать, что каждая частица будет соответствовать требуемому размеру. Например, грохот может разделять искусственный песок фракции 0–5 мм, заполнитель 5–10 мм и заполнитель 10–20 мм, возвращая крупный материал в конусную или VSI-дробилку.

Лучше всего подходит для: Всех сухих и мокрых установок по переработке песка.

Основные факторы выбора: Количество дек, площадь грохочения, размер отверстий, скорость подачи, влажность материала, требуемые размеры разделения, характеристики вибрации, угол наклона, тип просеивающей поверхности и ее износостойкость.

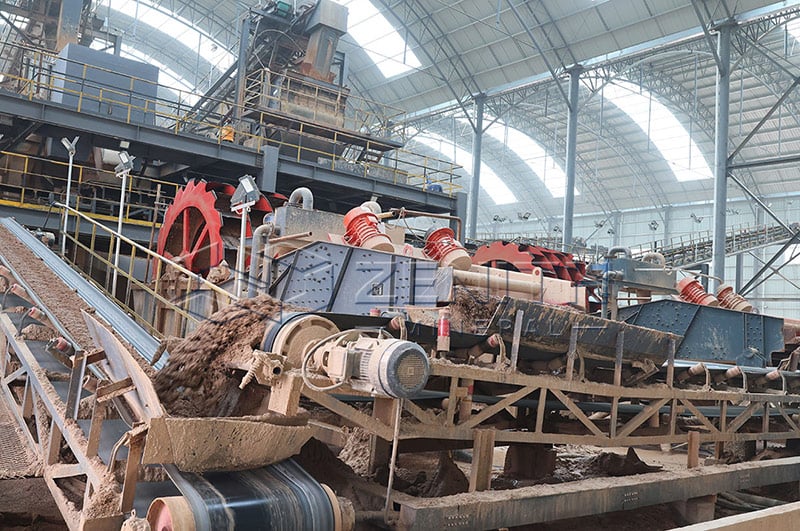

6. Промывочная машина для песка или промыватель мелкого материала

Промывочные машины для песка удаляют глину, ил, пыль, легкие загрязнения и избыточные мелкие фракции из природного или дробленого песка. Они особенно важны, когда исходное сырье загрязнено или когда готовый песок должен соответствовать более строгим требованиям к бетону или раствору.

Колесные мойки песка относительно просты и часто используются для базовой очистки природного или дробленого песка. Шнековые промывочные машины, также называемые песковыми шнеками, используют вращающийся шнек для промывки и перемещения песка вверх, позволяя воде и части мелких частиц переливаться через край.

Лучше всего подходит для: Загрязненного природного песка, карьерных мелких фракций, дробленого песка и базовых операций мокрой переработки.

Ключевой момент: Песковые шнеки совмещают промывку и частичное обезвоживание, однако они могут удерживать самые мелкие товарные частицы менее эффективно, чем система извлечения на основе гидроциклона. Для извлечения ценных мелких фракций из переливной воды шнековой мойки можно добавить гидроциклон и обезвоживающий грохот.

7. Гидроциклонный классификатор

Гидроциклон представляет собой высокоэффективное устройство для классификации, которое разделяет частицы в воде под действием центробежной силы. Пульпа под давлением подается в гидроциклон, создавая вращающийся поток, который разделяет более крупные и мелкие частицы в зависимости от их размера, плотности и гидравлических характеристик.

Гидроциклоны особенно полезны для извлечения мелкого песка, точного контроля содержания ила и производства песка в соответствии с заданными спецификациями. Они помогают извлекать мелкий песок, который в противном случае мог бы попадать в отстойники или потоки сточных вод.

Лучше всего подходит для: Извлечения мелкого песка, контроля характеристик продукции, комплексных промывочных установок и предприятий, работающих с большими объемами пульпы.

Факторы выбора: Расход пульпы, давление подачи, требуемая точка разделения, содержание глины, необходимая степень извлечения мелкого песка, водный баланс, производительность насоса и производительность последующего обезвоживающего грохота.

Гидроциклонные системы обеспечивают более точный контроль границы удаления ила, позволяя операторам адаптировать конечные характеристики песка. Они также очень эффективны для классификации мелкого материала и извлечения ценного песка из потоков промывочной воды.

8. Обезвоживающий грохот

Обезвоживающий грохот удаляет избыточную воду после промывки и классификации. Он производит более сухой и удобный в обращении песок для транспортировки, складирования, погрузки, перевозки и непосредственной продажи.

Обезвоживающие грохоты обычно устанавливаются под гидроциклонами. Гидроциклон выполняет разделение и классификацию, после чего его нижний продукт поступает на грохот, где вибрация позволяет воде проходить через просеивающую поверхность, а твердые частицы перемещаются к разгрузке.

Лучше всего подходит для: Мокрых песчаных установок, использующих гидроциклоны, промывочные машины, классификаторы или системы переработки пульпы.

Факторы выбора: Производительность, угол наклона грохота, характеристики вибрации, тип просеивающей поверхности, целевая влажность, диапазон размеров частиц, разбавление исходного материала и совместимость с нижним продуктом гидроциклона.

Гидроциклон обычно выполняет разделение, а не окончательное обезвоживание, поэтому его часто используют в паре с обезвоживающим грохотом. Такая комбинация позволяет получать транспортируемый и складируемый песок со значительно меньшей влажностью по сравнению с исходной пульпой.

9. Ленточный конвейер и система складирования

Конвейеры часто недооценивают, однако они напрямую влияют на время безотказной работы установки, разделение продуктов, эксплуатационные расходы и качество готового песка. Они перемещают дробленый, отсортированный, промытый и обезвоженный материал между технологическими стадиями и на отдельные складские площадки.

Неправильная компоновка конвейеров может привести к узким местам, просыпанию материала с ленты, смешиванию продуктов, повышенному износу и ненужному повторному перемещению материала погрузчиками. Правильные пересыпные желоба, очистители лент, меры по подавлению пыли и управление складами являются важными составляющими надежной установки.

Лучше всего подходит для: Всех стационарных, модульных и мобильных установок по переработке песка.

Факторы выбора: Ширина ленты, длина конвейера, угол наклона, влажность материала, производительность, конструкция точек перегрузки, пылеподавление, высота складирования, требования к мощности и уровень автоматизации.

Разные марки песка следует складировать отдельно. Предотвращение перекрестного загрязнения между бетонным песком, штукатурным песком, мелким и крупным заполнителем имеет важное значение для сохранения требуемых характеристик продукции.

10. Система рециркуляции воды и обработки шлама

Управление водой обеспечивает как экологические, так и экономические преимущества для установок мокрой переработки песка. Вместо постоянного забора свежей воды и сброса пульпы система рециркуляции возвращает технологическую воду в процесс и концентрирует шлам для утилизации, повторного использования или дальнейшей обработки.

Типичные компоненты включают отстойники, осветлители, сгустители, шламовые насосы, резервуары для воды, фильтр-прессы, шламовые карты, трубопроводы и автоматизированные системы управления.

Лучше всего подходит для: Установок мокрой переработки, особенно в регионах с дефицитом воды, строгими требованиями к сбросам, жесткими экологическими нормами или при образовании больших объемов мелких фракций.

Система рециркуляции воды позволяет снизить потребление пресной воды, повысить соответствие экологическим требованиям, вернуть технологическую воду в оборот и уменьшить площадь отстойников. Оборудование для извлечения мелких фракций также может превращать материал, который в противном случае стал бы отходами отстойника, в товарный продукт.

3. Примеры конфигураций оборудования

Конфигурация	Технологическая схема	Лучшее применение
Установка по производству известнякового песка 50–100 т/ч	Вибрационный питатель → Ударная дробилка → VSI-пескоделательная машина → Вибрационный грохот → Колесная мойка песка → Обезвоживающий грохот → Конвейеры	Относительно мягкий или среднетвердый известняк, где важны формирование зерен, удаление пыли и базовая промывка.
Установка по производству гранитного искусственного песка 100–300 т/ч	Вибрационный питатель → Щековая дробилка → Конусная дробилка → VSI-пескоделательная машина → Многоярусный грохот → Гидроциклон → Обезвоживающий грохот → Склад готового песка	Твердый и абразивный гранит или базальт, где приоритетами являются износостойкость, эффективное дробление, кубовидная форма частиц и контроль мелких фракций.
Установка для промывки природного песка и гравия	Бункер → Предварительный грохот → Скруббер или бревномоечная машина → Калибровочный грохот → Гидроциклон → Обезвоживающий грохот → Склад	Аллювиальные месторождения, содержащие глину, ил, смешанный гравий и сырье с переменной влажностью.

Конфигурация для известняка обычно проще, поскольку известняк мягче и менее абразивен, чем гранит. Ударная дробилка может эффективно выполнять вторичное дробление, а VSI-дробилка обеспечивает окончательное формирование зерен и тонкое дробление.

Конфигурация для производства искусственного песка из гранита является более мощной. Щековая дробилка принимает крупную твердую породу, конусная дробилка обеспечивает эффективное вторичное дробление, а VSI-дробилка формирует песок с улучшенной формой частиц. Гидроциклон и обезвоживающий грохот обеспечивают более эффективное извлечение мелких фракций и контроль влажности по сравнению с одной базовой промывочной машиной.

Установка для природного песка и гравия уделяет больше внимания очистке. Предварительный грохот удаляет крупный мусор, а скруббер или бревномоечная машина разрушает липкую глину и отделяет загрязнения от гравия и песка. Затем гидроциклоны классифицируют песок, а обезвоживающий грохот подготавливает его к складированию.

4. Как выбрать оборудование для переработки песка

Выбор подходящего оборудования требует оценки всей производственной системы, а не концентрации внимания на одной машине. Необходимо учитывать следующие факторы:

• Исходное сырье: Определите твердость, абразивность, содержание глины, влажность и максимальный размер подачи.
• Требуемая производительность: Сопоставьте производительность оборудования с целевой часовой производительностью.
• Требования к готовому песку: Определите необходимый размер частиц, гранулометрический состав, чистоту и форму частиц.
• Сухая или мокрая переработка: Высокое содержание глины и ила может потребовать промывки и классификации.
• Извлечение мелкого песка: Гидроциклоны и другое оборудование для извлечения позволяют снизить потери ценных мелких частиц.
• Доступность воды: Мокрые установки требуют надежного водоснабжения, насосов, рециркуляции и управления шламом.
• Разделение продукции: Конвейеры и складские площадки должны быть спроектированы так, чтобы предотвращать смешивание различных фракций.
• Эксплуатационные расходы и техническое обслуживание: Учитывайте изнашиваемые детали, энергопотребление, расход воды и доступность для технического обслуживания.
• Автоматизация: Автоматизированные системы подачи, регулировки дробилок, грохочения и мониторинга могут повысить стабильность процесса.

5. Заключение

Переработка песка — это не просто дробление горной породы до мелких частиц. Правильно спроектированная установка объединяет подачу, дробление, формирование зерен, грохочение, промывку, классификацию, обезвоживание, транспортировку и управление водой для производства песка с контролируемыми размером, формой, чистотой и гранулометрическим составом.

К наиболее важному оборудованию относятся вибрационные питатели, щековые дробилки, конусные дробилки, VSI-дробилки, вибрационные грохоты, промывочные машины для песка, гидроциклоны, обезвоживающие грохоты, конвейеры и системы рециркуляции воды. Однако не каждой установке требуются все десять типов оборудования.

Для производства искусственного песка из твердых горных пород комплекс, включающий щековую дробилку + конусную дробилку + VSI-дробилку + грохот + гидроциклон + обезвоживающий грохот, может обеспечить комплексное решение. Для более чистого известняка или природного песка может быть достаточно более простой конфигурации с дроблением, грохочением, промывкой и обезвоживанием.

Оптимальная конфигурация оборудования в конечном итоге зависит от исходного сырья, производительности, требований к конечному продукту, условий водоснабжения и требуемой степени извлечения.

Часто задаваемые вопросы

1. Какая машина является наиболее важной для производства искусственного песка?

VSI-пескоделательная машина часто является ключевым оборудованием для производства высококачественного искусственного песка, поскольку она улучшает форму частиц и помогает получить требуемый диапазон размеров мелкого заполнителя. Однако она должна работать совместно с правильно подобранным оборудованием для дробления, грохочения и классификации.

2. В чем разница между промывочной машиной для песка и гидроциклоном?

Промывочная машина для песка в основном промывает песок и удаляет поверхностную пыль, глину и нежелательные мелкие фракции. Гидроциклон более точно классифицирует материал с использованием давления пульпы и центробежной силы, помогая контролировать извлечение мелкого песка и удаление ила. В современных установках мокрой переработки гидроциклоны обычно используются совместно с обезвоживающими грохотами.

3. Нужен ли обезвоживающий грохот после промывки песка?

Обезвоживающий грохот рекомендуется, если установка должна получать готовый песок с более низкой влажностью для складирования, погрузки или продажи. Он улучшает обращение с материалом и может снизить содержание влаги в промытом песке по сравнению с использованием только промывочной машины.

4. Может ли одна установка производить одновременно песок и заполнитель?

Да. Правильно спроектированная установка дробления и грохочения может производить несколько фракций заполнителя — например, 5–10 мм и 10–20 мм — одновременно с производством искусственного песка 0–5 мм. Многоярусные грохоты и отдельные конвейеры помогают сохранять каждую фракцию отдельно.

5. Как песчаная установка может снизить потери мелкого песка?

Используйте правильно подобранные просеивающие поверхности, стабильную скорость подачи, правильно отрегулированный расход промывочной воды и систему гидроциклона/обезвоживающего грохота, рассчитанную на требуемую точку разделения. Неправильно подобранное промывочное оборудование может уносить ценный мелкий песок вместе со сточными водами.
