Руководство по дробилкам для камня и горных пород: оборудование, сферы применения, стоимость и выбор

Дробилки для камня и горных пород являются важным оборудованием для переработки крупных кусков породы, карьерных материалов и минеральных руд в пригодные для использования заполнители и сырьё заданной крупности. Они широко применяются в разработке карьеров, горнодобывающей промышленности, строительстве, переработке отходов, дорожном строительстве и производстве искусственного песка.

В этом руководстве рассматривается принцип работы дробилок для камня и горных пород, сравниваются основные типы дробильного оборудования, анализируется подходящее оборудование для различных материалов, рассматриваются области применения и стоимость, а также предлагается практический метод выбора оборудования.

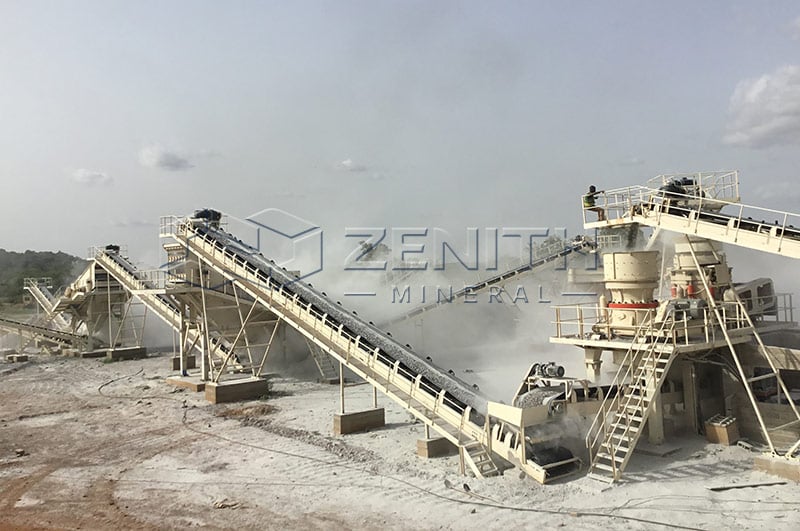

Руководство по дробилкам для камня и горных пород: оборудование, применение, стоимость и выбор

1. Что такое дробилки для камня и горных пород и как они работают?

Определение дробилок для камня и горных пород

Дробилка для камня или горных пород представляет собой механическую машину, предназначенную для уменьшения размеров крупных кусков природной породы, руды, бетона, асфальта и других твёрдых материалов.

Различные дробилки используют разные механизмы, включая сжатие, удар и истирание. Получаемый материал может использоваться в качестве строительного заполнителя, основания дорожного полотна, искусственного песка, сырья для переработки полезных ископаемых или другой промышленной продукции.

Как дробление превращает крупные породы в пригодные для использования заполнители

Типичный процесс дробления начинается с подачи крупного материала из карьера, шахты, демонтажной площадки или зоны земляных работ. Материал поступает в первичную дробилку, где происходит уменьшение его размера.

Затем дроблёный материал проходит через вторичную и, при необходимости, третичную стадии дробления. Грохоты разделяют частицы по размеру, а крупные фракции возвращаются в дробилку для дальнейшего измельчения.

Типичная технологическая схема:

Подача → Первичное дробление → Вторичное дробление → Грохочение → Третичное дробление → Финальное грохочение

Не каждой установке требуются все эти стадии. Например, для более мягкого известняка может потребоваться меньше стадий дробления, чем для твёрдого гранита или кварцита.

Разница между дроблением камня и дроблением горных пород

Эти термины часто используются как взаимозаменяемые. На практике «дробление камня» обычно относится к производству заполнителей из карьерного камня или природной горной породы, тогда как «дробление горных пород» может обозначать более широкий спектр операций с твёрдыми породами, включая руды, добываемые в горнодобывающей промышленности.

Основная цель в обоих случаях одинакова: уменьшить исходный материал до контролируемого размера частиц с помощью подходящего дробильного оборудования.

2. Основные типы дробилок для камня и горных пород в горнодобывающей и карьерной промышленности

Различные дробилки эффективнее работают на разных стадиях и с разными материалами.

Тип дробилки	Типичная стадия	Подходящие материалы	Основное преимущество
Щековая дробилка	Первичная	Твёрдые горные породы, гранит, базальт, известняк, бетон, руда	Прочная конструкция и эффективное дробление сжатием
Конусная дробилка	Вторичная / третичная	Твёрдые и абразивные породы, гранит, базальт, речной камень, руды	Эффективное измельчение, хорошая форма частиц, меньший износ по сравнению с ударным дроблением при работе с абразивным сырьём
Ударная дробилка	Первичная / вторичная	Известняк, более мягкие породы, переработанный бетон, асфальт	Высокая степень дробления и кубовидная форма продукта
Молотковая дробилка	Первичная / вторичная	Известняк, уголь, гипс, более мягкие материалы	Простая конструкция и высокая степень дробления
Гирационная дробилка	Первичная	Крупномасштабная добыча твёрдых пород и высокопроизводительные операции	Очень высокая производительность и непрерывное дробление
Роторная дробилка VSI	Третичная / формование	Заполнители, искусственный песок, мелкие продукты из твёрдых пород	Отличное формирование частиц и производство песка

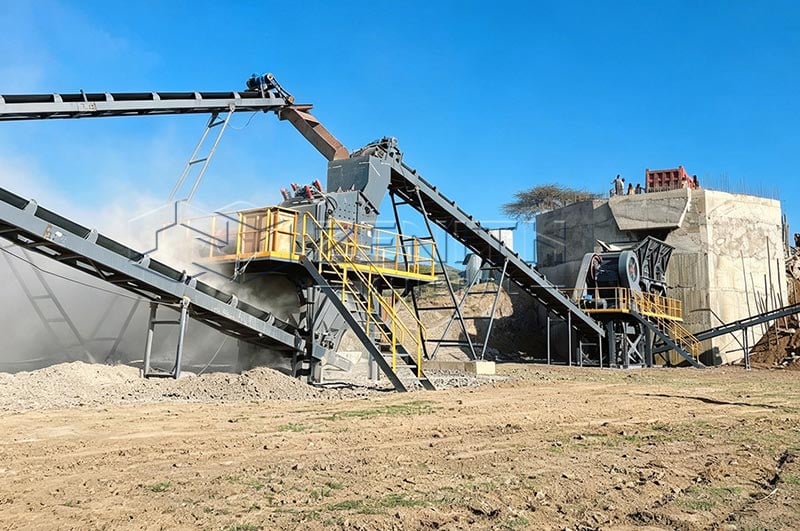

Руководство по дробилкам для камня и горных пород: оборудование, применение, стоимость и выбор

3. Какая дробилка лучше подходит для разных материалов?

Свойства материала определяют выбор дробилки. Наиболее важными факторами являются прочность на сжатие, абразивность, влажность, содержание глины, размер исходного материала, требуемая форма продукта и необходимая производительность.

Материал	Рекомендуемая конфигурация дробления	Причина
Гранит	Щековая дробилка → Конусная дробилка → VSI / Грохот	Гранит является твёрдым и абразивным материалом; конусное дробление обычно обеспечивает меньший износ по сравнению с ударным дроблением.
Базальт	Щековая дробилка → Конусная дробилка → VSI	Для базальта требуется мощное дробление сжатием, а VSI часто позволяет улучшить форму частиц.
Известняк	Щековая или ударная дробилка → Грохот	Известняк обычно легче дробится; ударное дробление обеспечивает высокую степень измельчения и хорошую форму продукта.
Речной камень	Щековая дробилка → Конусная дробилка → VSI	Речной камень часто отличается высокой твёрдостью, округлой формой и абразивностью.
Гравий	Грохот → Конусная или ударная дробилка, в зависимости от твёрдости	Некоторые месторождения требуют только грохочения; крупные фракции могут нуждаться в дроблении.
Бетонные отходы	Щековая дробилка → Ударная дробилка → Магнитный сепаратор → Грохот	Щековые дробилки принимают крупные куски; ударные дробилки улучшают форму продукта и способствуют отделению включённых материалов.
Асфальтовые отходы	Ударная дробилка → Грохот	Ударное дробление широко используется для переработки асфальтобетонного покрытия.
Железная руда	Щековая дробилка → Конусная дробилка или гирационная дробилка	Твёрдая руда требует прочного дробления сжатием и износостойких футеровок.
Золотая руда	Щековая дробилка → Конусная дробилка → Измельчительный контур	Дробление подготавливает руду к измельчению, гравитационному обогащению, флотации или выщелачиванию.
Мрамор	Щековая дробилка → Ударная или конусная дробилка	Выбор зависит от твёрдости мрамора и требуемой формы заполнителя.
Кварцит	Щековая дробилка → Конусная дробилка	Высокоабразивный кварцит обычно лучше перерабатывать методом дробления сжатием.

Для высокоабразивных пород, таких как гранит, базальт, кварцит и некоторые виды речного камня, конфигурация с щековой и конусной дробилками обычно является более безопасной отправной точкой, чем интенсивное использование ударного дробления. Затраты на изнашиваемые детали могут быстро возрастать при использовании ударной дробилки для очень абразивного сырья.

Для известняка, переработанного бетона, кирпича и асфальта ударные дробилки могут обеспечивать высокую производительность, поскольку одновременно выполняют дробление и формирование частиц. Они также широко используются в мобильных установках по переработке отходов, где оборудование должно перерабатывать неоднородное сырьё и производить пригодный заполнитель непосредственно рядом с демонтажной площадкой.

4. Применение дробилок для камня в различных отраслях

1. Карьерная добыча и производство заполнителей

Дробилки производят материалы для дорожного основания, заполнители для бетона, заполнители для асфальта, железнодорожный балласт, дренажный камень и декоративный камень. Многоступенчатые установки с комбинациями щековых, конусных и VSI-дробилок обеспечивают требуемый гранулометрический состав и кубовидную форму, соответствующие современным стандартам.

2. Переработка строительных и демонтажных отходов

Щековые и ударные дробилки перерабатывают бетон, кирпич, асфальт и смешанные отходы сноса. Магнитные сепараторы удаляют арматуру, воздушные сепараторы и грохоты контролируют загрязнения, а правильно спроектированная технологическая схема позволяет получать чистые вторичные заполнители, снижая объём отходов, отправляемых на полигоны, и потребность в первичном сырье.

3. Горнодобывающая промышленность и переработка полезных ископаемых

Дробление является первым этапом уменьшения размера материала. Первичные и вторичные дробилки подготавливают руду к измельчению, обогащению, кучному выщелачиванию, флотации или концентрации. Гирационные дробилки и крупные комбинации щековых и конусных дробилок справляются с большими объёмами, характерными для предприятий по добыче твёрдых горных пород.

4. Производство искусственного песка

Твёрдая горная порода перерабатывается по схеме щековая дробилка → конусная дробилка → VSI, после чего материал проходит грохочение, классификацию и, во многих случаях, промывку. Формирование частиц с помощью VSI позволяет получать угловатые частицы, которые во многих регионах более стабильно соответствуют требованиям к песку для бетона и асфальта по сравнению с природным песком.

5. Дорожные и инфраструктурные проекты

Мобильные дробильные установки позволяют производить материалы для дорожного основания, насыпей и дренажных слоёв непосредственно на объекте. Это снижает транспортные расходы и позволяет быстро реагировать на потребности проекта.

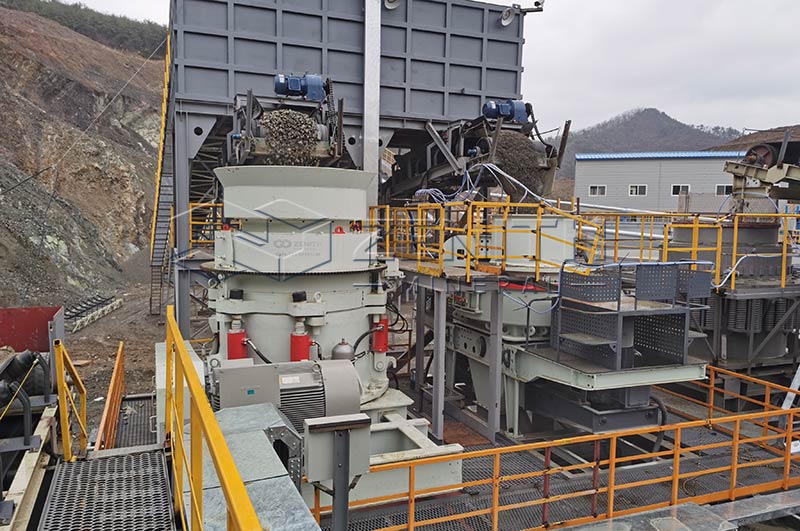

Стоимость дробилок для камня и горных пород

5. Стоимость дробилок для камня и горных пород

Стоимость дробильного оборудования значительно различается в зависимости от страны, производителя, производительности, уровня автоматизации, характеристик стали и электрооборудования, типа двигателя или электродвигателя, мобильности, дополнительного оборудования и послепродажной поддержки. Коммерческое предложение нельзя оценивать без уточнения комплектации: питатели, конвейеры, грохоты, двигатели, электрические шкафы, шасси, системы пылеподавления, магнитные сепараторы, строительные работы и пусконаладочные работы могут существенно изменить итоговую стоимость проекта.

Ориентировочные диапазоны цен на оборудование

Тип оборудования или установки	Типичный диапазон производительности	Ориентировочный диапазон для планирования
Малая щековая дробилка	50–100 т/ч	20 000–100 000 долларов США
Средняя щековая дробилка	100–250 т/ч	80 000–250 000 долларов США
Крупная щековая дробилка	250+ т/ч	200 000–700 000+ долларов США
Малая или средняя конусная дробилка	50–250 т/ч	80 000–400 000 долларов США
Крупная конусная дробилка	250+ т/ч	300 000–1 000 000+ долларов США
Ударная дробилка	50–250 т/ч	70 000–400 000 долларов США
Дробилка VSI	50–250 т/ч	100 000–500 000+ долларов США
Малая мобильная щековая или ударная дробилка	50–100 т/ч	100 000–350 000 долларов США
Гусеничная мобильная дробилка среднего размера	100–250 т/ч	250 000–800 000+ долларов США
Крупная мобильная линия дробления и грохочения	250+ т/ч	800 000–2 000 000+ долларов США
Полная стационарная дробильная линия	100–300+ т/ч	150 000–1 500 000+ долларов США

Рыночные предложения и рекомендации поставщиков показывают широкий диапазон цен. Стоимость стандартной стационарной линии для производства заполнителей производительностью 100 т/ч оценивается примерно в 80 000–180 000 долларов США в зависимости от твёрдости породы, уровня автоматизации и требований к пылеулавливанию, тогда как стоимость комплектных дробильных установок может составлять от примерно 50 000 до более чем 1,5 млн долларов США в зависимости от производительности, конфигурации, мобильности и уровня автоматизации.

Примеры ориентировочной стоимости установок

Концепция установки	Типичная конфигурация	Ориентировочная стоимость
Базовая малая установка для производства заполнителей	Щековая дробилка + вибрационный грохот + конвейеры	100 000–300 000 долларов США
Средняя установка для твёрдых пород	Щековая дробилка + конусная дробилка + грохот + конвейеры	300 000–900 000 долларов США
Установка для производства искусственного песка	Щековая дробилка + конусная дробилка + VSI-дробилка + грохоты + классификатор / система промывки	600 000–2 000 000+ долларов США
Мобильная установка для переработки отходов	Мобильная щековая или ударная дробилка + магнитный сепаратор + грохот	250 000–1 200 000+ долларов США
Крупная система первичного дробления для горнодобывающего предприятия	Гирационная дробилка + пластинчатый питатель + конвейеры	Инвестиции в несколько миллионов долларов

Совокупная стоимость владения

Цена покупки является лишь одной частью инвестиций. Реальным экономическим показателем является совокупная стоимость владения, или TCO.

Капитальные затраты включают саму дробилку, питатели, конвейеры, грохоты, металлоконструкции, электрические шкафы, двигатели, фундаменты, строительные работы, монтаж, пусконаладочные работы и обучение операторов.

Эксплуатационные расходы включают электроэнергию или дизельное топливо, рабочую силу, смазочные материалы, изнашиваемые детали, плановое техническое обслуживание, рабочие поверхности грохотов, ленты, подшипники и футеровки дробилки. К распространённым изнашиваемым деталям относятся щёчные плиты, мантии и чаши конусных дробилок, ударные билы, отражательные плиты, изнашиваемые детали VSI и сетки грохотов.

Скрытые расходы могут включать транспортировку, импортные пошлины, монтажные краны, склад запасных частей, задержки технического обслуживания, системы пылеподавления, расход воды, мощность генератора, простои и потерю производительности из-за неправильного подбора оборудования.

6. Как выбрать подходящую дробилку для камня

Выбор дробилки следует начинать с характеристик материала и требований к производительности, а не с названия машины.

Шаг 1: Определите исходный материал

Необходимо определить:

Является ли материал гранитом, базальтом, известняком, речным камнем, бетоном, рудой, асфальтом или смешанными отходами сноса?
Какова его прочность на сжатие?
Насколько он абразивен?
Содержит ли он глину, влагу или липкие мелкие частицы?
Каков максимальный размер исходного материала после взрывных или земляных работ?

Испытания материала могут предоставить более надёжную информацию, чем простое определение породы по названию.

Шаг 2: Определите требуемую производительность

Определите целевую часовую производительность (т/ч) исходя из производственных целей и количества рабочих часов. Предусмотрите запас производительности для учёта возможных колебаний.

Шаг 3: Определите размеры конечного продукта

Примерами являются искусственный песок 0–5 мм, фракции 5–10 мм, 10–20 мм или 20–40 мм, материал для дорожного основания, железнодорожный балласт, сырьё для кучного выщелачивания или сырьё для мельницы. Требования к форме частиц (кубовидности) также влияют на выбор оборудования для третичного дробления.

Шаг 4: Выберите стадии дробления

Материал и цель	Типичная конфигурация установки
Крупный гранит до заполнителя 0–20 мм	Щековая дробилка → Конусная дробилка → Вибрационный грохот
Базальт для производства кубовидного дорожного заполнителя	Щековая дробилка → Конусная дробилка → Грохот → VSI
Известняк для строительного заполнителя	Щековая или ударная дробилка → Грохот
Известняк для производства цементного сырья	Молотковая или ударная дробилка → Конвейер → Сырьевая мельница
Переработанный бетон с арматурой	Щековая или ударная дробилка → Магнитный сепаратор → Грохот
Производство искусственного песка из твёрдых пород	Щековая дробилка → Конусная дробилка → VSI → Грохот / классификатор

Количество стадий дробления должно соответствовать требуемой степени уменьшения размера и характеристикам конечного продукта. Добавление ненужных стадий дробления может увеличить капитальные затраты, энергопотребление и требования к техническому обслуживанию.

7. Заключение

Дробилки для камня и горных пород являются основой карьерной добычи, горнодобывающей промышленности, строительства, переработки отходов, инфраструктурных проектов и производства искусственного песка. Щековые, конусные, ударные, молотковые, гирационные и VSI-дробилки имеют различные рабочие характеристики и области применения.

Для твёрдых и абразивных пород, таких как гранит, базальт и кварцит, часто применяются конфигурации на основе дробления сжатием, включающие щековые и конусные дробилки. Более мягкий известняк и переработанные материалы могут эффективно перерабатываться с помощью ударных дробилок, тогда как VSI-дробилки часто добавляются, когда требуется улучшенная форма заполнителя или производство искусственного песка.

Оптимальный выбор дробилки должен учитывать всю технологическую систему, а не только саму дробильную машину. Перед покупкой оборудования необходимо оценить исходный материал, твёрдость, абразивность, производительность, размер исходного материала, размеры конечного продукта, количество стадий дробления, эксплуатационные расходы, техническое обслуживание и совокупную стоимость владения.

Часто задаваемые вопросы

1. Какая дробилка лучше всего подходит для твёрдых горных пород?

Для твёрдых и абразивных пород, таких как гранит, базальт, речной камень и многие руды, щековая дробилка обычно используется для первичного дробления, после чего конусная дробилка выполняет вторичное или третичное уменьшение размера. VSI-дробилка может быть добавлена, если установке требуется улучшенная форма заполнителя или производство искусственного песка.

2. Какая дробилка лучше всего подходит для известняка?

Ударные дробилки часто эффективно работают с известняком, поскольку он обычно мягче и менее абразивен, чем гранит или базальт. Щековая дробилка также может использоваться в качестве первичной дробилки, если исходный материал содержит крупные куски породы после взрывных работ или если требуется надёжная первичная стадия.

3. Сколько стоит дробилка для горных пород?

Стоимость дробилки для горных пород зависит от типа машины, производительности, размера загрузочного отверстия, мощности двигателя, уровня автоматизации, мобильности, защиты от износа, поставщика, транспортировки, монтажа и вспомогательного оборудования. Покупателям следует сравнивать совокупную стоимость владения, включая энергопотребление, изнашиваемые детали, рабочую силу, техническое обслуживание и простои, а не только первоначальную стоимость машины.

4. Какой размер камня может принимать дробилка?

Максимальный размер породы зависит от размера загрузочного отверстия дробилки, конструкции камеры, способа подачи и свойств материала. Первичная дробилка должна подбираться с учётом максимально возможного практического размера исходного материала, а не только его среднего размера. Правильное соответствие размера подачи и загрузочного отверстия помогает предотвратить зависание материала и снижение производительности.
