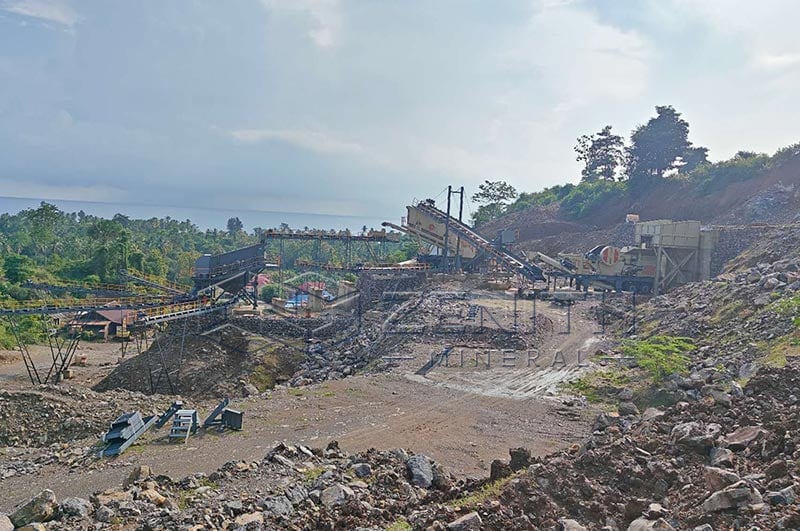

Оборудование для переработки золотосодержащей руды: как эффективно извлекать золото из породы

Переработка золотой руды представляет собой комплекс операций, направленных на высвобождение золота из вмещающей породы, отделение его от нежелательных минералов и получение извлекаемого золотосодержащего концентрата или доре. Для месторождений коренного золота не существует единой конфигурации оборудования, подходящей для всех типов руды. Оптимальная технологическая схема зависит от формы нахождения золота, размера его частиц, минеральных ассоциаций, содержания золота и характеристик окружающей породы.

Типичная фабрика по переработке коренной золотой руды может включать дробление, грохочение, измельчение, классификацию, гравитационное обогащение, флотацию, цианирование, извлечение золота, плавку и управление хвостами. Ключом к эффективности является выбор только тех стадий и единиц оборудования, которые действительно необходимы для конкретной руды.

1. Типы золотой руды и почему они имеют значение

Первым шагом при извлечении золота из породы является определение типа руды. Золото может находиться в виде относительно крупных свободных частиц, в виде мелких частиц, связанных с сульфидными минералами, или в тугоплавких минералах, из которых его трудно извлечь с помощью обычного цианирования.

• Окисленные руды со свободным золотом: Золото относительно доступно и часто может эффективно извлекаться с помощью гравитационного обогащения с последующим цианированием. Как правило, такие руды относятся к числу наиболее простых для переработки коренных руд.
• Сульфидные руды с золотом: Золото часто связано с пиритом, арсенопиритом или другими сульфидами. Флотация часто применяется для получения золотосодержащего сульфидного концентрата перед дальнейшей переработкой.
• Тугоплавкие руды: Золото заключено в сульфидных минералах или связано с углеродистым материалом. Перед выщелачиванием может потребоваться предварительная обработка, например обжиг, автоклавное окисление под давлением (POX) или биоокисление.
• Россыпное и коренное золото: Россыпное золото находится в рыхлых отложениях и обычно требует другого подхода к извлечению. В данной статье основное внимание уделяется коренным, или связанным с горной породой, золотым рудам.

Одной классификации руды недостаточно. Металлургические испытания и минералогический анализ должны определить гранулометрическое распределение золотых частиц, минеральные ассоциации, размер раскрытия минералов, эффективность извлечения и подходящие условия переработки. Эти результаты служат основой для выбора технологической схемы и расчета параметров оборудования.

Тип золотой руды и рекомендуемый метод извлечения

Тип руды	Рекомендуемый основной метод извлечения	Типичный диапазон извлечения*
Окисленная руда со свободным золотом	Гравитация + цианирование/CIL или CIP	85–95%+
Сульфидная руда с золотом	Флотация + переработка концентрата, часто с выщелачиванием	70–90%+
Тугоплавкая сульфидная руда	Предварительная обработка + выщелачивание	75–95%+
Крупное свободное золото	Гравитационное обогащение	Сильно варьируется; возможно высокое извлечение раскрытого крупного золота

2. Поэтапный разбор: оборудование и лучшие методы

Традиционную технологическую схему переработки коренной золотой руды можно представить следующим образом:

Руда ROM → Дробление → Грохочение → Измельчение → Классификация → Гравитация/Флотация → Выщелачивание → Извлечение золота → Плавка → Обработка хвостов

2.1 Дробление и грохочение

Назначение

Руда из карьера (ROM), как правило, слишком крупная для оборудования измельчения. Дробление уменьшает размер кусков до приемлемого уровня, часто до <20–25 мм перед измельчением, хотя фактический целевой размер зависит от последующей мельницы и характеристик руды.

Основное оборудование

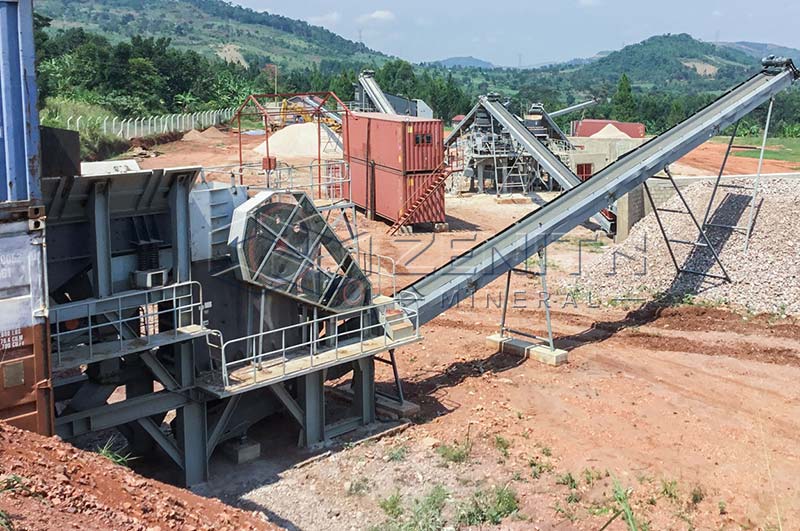

• Щековые дробилки для первичного крупного дробления
• Конусные дробилки для высокопроизводительного первичного дробления
• Конусные дробилки для вторичного и третичного дробления
• Вибрационные грохоты для классификации материала по крупности
• Питатели для контролируемой подачи материала
• Ленточные конвейеры для транспортировки
• Магнитные сепараторы для удаления случайных металлических включений

В замкнутой системе дробления грохоты отделяют материал требуемой крупности от негабаритных кусков. Негабаритный материал возвращается в дробилку, что помогает поддерживать стабильную крупность питания.

Советы по повышению эффективности

Многостадийное дробление может снизить энергозатраты на последующее измельчение и предотвратить чрезмерное образование нежелательных мелких фракций. Правильное управление питателем также помогает стабилизировать работу дробилки.

Удаление стали и других случайных металлических включений до их попадания в дробилки или мельницы помогает предотвратить дорогостоящие повреждения оборудования.

2.2 Измельчение и классификация

Назначение

Одного дробления обычно недостаточно для раскрытия мелких частиц золота. Измельчение уменьшает размер руды до значительно более мелкой фракции, чтобы золотосодержащие минералы можно было отделить от пустой породы.

Целевой показатель может составлять примерно 70–90% прохождения через сито 75–200 меш в зависимости от типа руды. Размер 200 меш соответствует примерно 75 мкм.

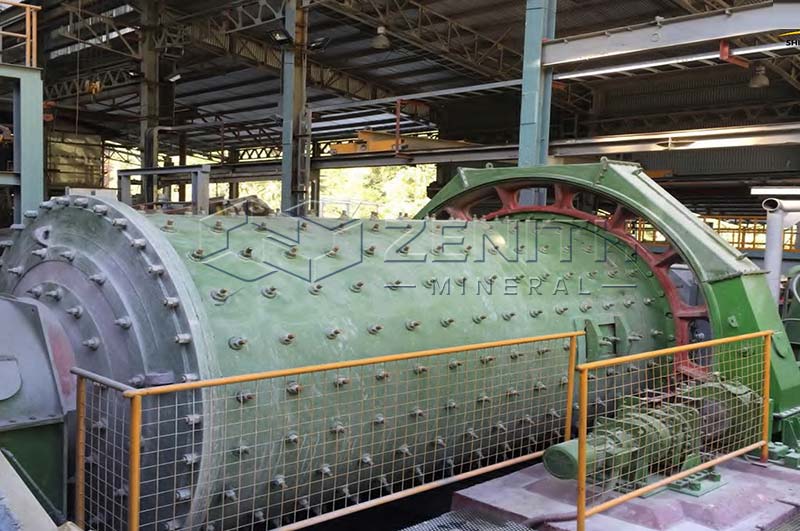

Шаровые мельницы особенно широко применяются на традиционных золотоперерабатывающих фабриках. На крупных предприятиях для первичного измельчения могут использоваться мельницы SAG или AG с последующим более тонким измельчением в шаровых мельницах.

Измельчение часто является одним из крупнейших потребителей энергии на обогатительной фабрике. На некоторых предприятиях на него может приходиться примерно 40–60% энергии на переработку или эксплуатационных затрат, связанных с измельчением, поэтому оптимизация работы мельниц имеет большое значение.

Эффективность классификации

Обычно предпочтительна система измельчения в замкнутом контуре. Гидроциклоны или классификаторы отделяют мелкий материал от крупных частиц, после чего крупная фракция возвращается в мельницу.

На этой стадии также может добавляться известь, если для последующего цианирования требуется регулирование pH.

2.3 Гравитационное обогащение

Гравитационное обогащение особенно эффективно, когда руда содержит крупное раскрытое свободное золото.

Распространенное оборудование

• Отсадочные машины
• Спиральные сепараторы
• Концентрационные столы
• Центробежные концентраторы
• Шлюзы

Гравитационное извлечение может осуществляться непосредственно в контуре измельчения или сразу после него. Для подходящих типов руды этот метод позволяет извлечь значительную часть крупного золота до химической обработки.

Одним из важных преимуществ является то, что гравитационное обогащение не требует цианида или других химических реагентов. Поэтому оно может уменьшить количество золота, поступающего на последующее выщелачивание, и потенциально снизить расход реагентов.

В зависимости от типа руды гравитационная схема на ранней стадии может извлекать 20–50% или более общего содержащегося золота, хотя фактический результат может значительно варьироваться.

Гравитационный метод особенно эффективен, когда золото крупное и хорошо раскрыто. Он менее эффективен, если золото чрезвычайно мелкое или заключено внутри сульфидных минералов.

2.4 Флотация для сульфидных руд или руд с мелким золотом

Флотация широко применяется, когда золото связано с сульфидными минералами или когда выгодно получать меньший по объему концентрат с высокой стоимостью.

Во флотационной схеме собиратели способствуют прикреплению целевых минералов к пузырькам воздуха, а пенообразователи помогают формировать стабильную пенную фазу. Для повышения селективности также могут использоваться депрессоры и модификаторы.

Промышленные флотационные схемы обычно включают стадии основной флотации, перечистки и контрольной флотации. Широко применяются механические флотационные машины, а флотационные колонны могут использоваться для отдельных операций перечистки.

Полученный золотосодержащий сульфидный концентрат затем может перерабатываться методом выщелачивания, обжига, автоклавного окисления под давлением, плавки или другим подходящим способом.

Эффективность флотации в значительной степени зависит от минералогии, размера частиц, химии реагентов и качества воды, поэтому лабораторные испытания имеют решающее значение.

2.5 Цианирование / выщелачивание и извлечение золота

Цианирование остается основным методом растворения золота. В схемах Carbon-in-Leach (CIL) или Carbon-in-Pulp (CIP) золото растворяется в разбавленном растворе цианида натрия в присутствии кислорода, а затем адсорбируется на активированном угле. Реакторы с перемешиванием обеспечивают необходимое время пребывания (обычно 24–48 часов). Уголь отделяется на грохотах, подвергается элюированию (десорбции) и регенерации. Золото извлекается из продуктивного элюата методом электролиза с осаждением.

Кучное выщелачивание применяется для низкосортных проницаемых окисленных руд. Дробленая руда укладывается на гидроизолированные площадки, при необходимости подвергается агломерации и орошается разбавленным раствором цианида. Продуктивный раствор собирается и обрабатывается методом сорбции на угле или процессом Merrill-Crowe.

Критически важные параметры процесса включают pH (поддерживаемый на уровне 10–11 с помощью извести для предотвращения образования HCN), концентрацию свободного цианида, уровень растворенного кислорода, плотность пульпы и время пребывания.

2.6 Плавка, рафинирование и конечный продукт

После извлечения золота продукт может представлять собой золотосодержащий концентрат, осадок или материал, полученный из насыщенного золотом активированного угля.

В традиционной технологической схеме извлеченный золотосодержащий материал может проходить следующие стадии:

Элюирование → Электроосаждение → Сушка → Плавка → Доре

Печь расплавляет извлеченный материал, образуя полуочищенный сплав золота и серебра, известный как доре.

Если требуется более высокая чистота, может выполняться дополнительное рафинирование. Промышленные технологии рафинирования включают хлорирование по Миллеру и электролиз по Вольвиллу в зависимости от требуемой чистоты и состава исходного материала.

3. Как выбрать подходящее оборудование и технологию для повышения эффективности

Эффективная фабрика по переработке золота должна начинаться с изучения руды, а не с каталога оборудования.

Практическая последовательность принятия решений:

Отбор проб руды → Минералогический анализ → Металлургические испытания → Анализ раскрытия минералов → Выбор технологической схемы → Расчет параметров оборудования → Оценка CAPEX/OPEX → Пилотные испытания → Проектирование фабрики

Маломасштабные и промышленные предприятия

Небольшое предприятие может использовать простую комбинацию оборудования, например:

Щековая дробилка → Шаровая мельница → Гравитационный концентратор → Концентрационный стол

Крупное промышленное предприятие может использовать несколько стадий дробления, крупные мельницы, гравитационное извлечение, флотацию, CIL/CIP, электроосаждение, автоматизированные системы подачи реагентов и современные системы обработки хвостов.

Чем крупнее фабрика, тем важнее становятся автоматизация, мониторинг технологического процесса, планирование технического обслуживания и энергоэффективность.

Энергоэффективность и современные технологии модернизации

Современные фабрики могут повысить эффективность с помощью:

• валковых прессов высокого давления (HPGR)
• усовершенствованных футеровок мельниц
• приводов с регулируемой скоростью
• высокоэффективной классификации
• автоматического контроля плотности и расхода
• онлайн-измерения размера частиц
• сортировки руды или сенсорных технологий
• систем автоматизированного управления технологическим процессом
• сверхтонкого измельчения для отдельных типов тугоплавких руд

Однако применение современного оборудования должно обосновываться результатами металлургических испытаний и экономическим анализом. Сложная машина не обязательно является оптимальным выбором, если конкретная руда не получает от нее преимуществ.

4. Типичные конфигурации фабрик по переработке золотой руды

Конфигурация 1: Установка CIL для коренной руды со свободным золотом

Типичная фабрика для подходящей руды со свободным золотом может включать:

ROM → Щековая дробилка → Конусная дробилка → Вибрационный грохот → Шаровая мельница → Гидроциклон → Гравитационное извлечение → Реакторы CIL → Извлечение золота из угля → Элюирование → Электроосаждение → Плавка

Эта конфигурация сочетает раннее гравитационное извлечение с цианированием, позволяя извлекать как крупное, так и мелкое золото.

Конфигурация 2: Схема с акцентом на гравитационное обогащение

Для руды, содержащей значительное количество крупного свободного золота:

ROM → Дробление → Грохочение → Измельчение → Гравитационный концентратор → Концентрационный стол → Переработка концентрата

Такой подход позволяет минимизировать расход химических реагентов и упростить последующую переработку, хотя оставшееся мелкое или связанное золото может потребовать дополнительной обработки.

Конфигурация 3: Установка кучного выщелачивания низкосортной руды

Для подходящей низкосортной проницаемой окисленной руды:

ROM → Дробление → Грохочение → Агломерация при необходимости → Формирование штабеля → Орошение → Сбор золотосодержащего раствора → Извлечение золота → Рециркуляция воды

Кучное выщелачивание может быть экономически привлекательным, поскольку позволяет избежать высоких энергозатрат, связанных с тонким измельчением.

5.Заключение

Эффективность переработки коренной золотой руды зависит от соответствия характеристик руды выбранному методу извлечения и оборудованию. Руды со свободным золотом могут хорошо перерабатываться с использованием гравитационного обогащения и CIL, сульфидные руды часто выигрывают от применения флотации, а тугоплавкие руды могут требовать окислительной предварительной обработки перед цианированием.

Наиболее важным решением является не выбор между щековой дробилкой, шаровой мельницей, флотационной машиной или реактором CIL. В первую очередь необходимо определить, в какой форме золото находится в руде. Металлургические испытания и минералогический анализ должны установить размер раскрытия минералов, гранулометрическое распределение золотых частиц, минеральные ассоциации и достижимое извлечение до выбора окончательной технологической схемы.

Хорошо спроектированная технологическая схема позволяет сократить ненужное измельчение, повысить извлечение золота, снизить расход реагентов и энергии, а также сбалансировать капитальные вложения с долгосрочными эксплуатационными затратами.

Часто задаваемые вопросы

1. Какой метод лучше всего подходит для извлечения золота из породы?

Не существует единого оптимального метода для всех типов руды. Гравитационное разделение часто эффективно для крупного раскрытого свободного золота. Флотация обычно применяется для золота, связанного с сульфидными минералами. Выщелачивание CIL или CIP может подходить для многих тонкоизмельченных руд, в которых золото растворяется в цианиде, а кучное выщелачивание может рассматриваться для некоторых низкосортных проницаемых руд. Правильный метод следует выбирать на основе металлургических испытаний.

2. В чем разница между переработкой золота по схемам CIL и CIP?

В схеме Carbon-in-Leach (CIL) цианидное выщелачивание и адсорбция на активированном угле происходят одновременно в одних и тех же реакторах. В схеме Carbon-in-Pulp (CIP) золото сначала выщелачивается, а затем адсорбируется на активированном угле на отдельных стадиях. Оба процесса являются промышленными методами выщелачивания и требуют профессионального проектирования, контроля химических параметров, систем локализации и защиты, обезвреживания отходов, а также соблюдения местных экологических требований и норм безопасности.

3. Почему в переработке золота используется шаровая мельница?

Шаровая мельница измельчает дробленую руду до мелкой фракции, чтобы частицы золота могли высвободиться из кварца, сульфидов и других минералов пустой породы. Правильная крупность измельчения имеет решающее значение: слишком крупное измельчение может оставить золото связанным с рудой, а чрезмерное измельчение увеличивает энергопотребление и может привести к образованию проблемных тонких шламов.

4. Можно ли использовать мобильную дробильную установку для золотой руды?

Да. Мобильная или полустационарная дробильная установка может быть полезна для удаленных месторождений, работ на стадии разведки, небольших проектов или предприятий, которым требуется гибкая транспортировка и переработка руды. Однако измельчение, извлечение, выщелачивание, управление водными ресурсами и обращение с хвостами обычно требуют дополнительного модульного или стационарного оборудования, помимо самой мобильной дробилки.
