Оборудование для переработки минерального сырья: типы, области применения и ведущие производители

Оборудование для переработки минерального сырья играет ключевую роль в превращении добытой руды в пригодные для использования концентраты, промышленные минералы, заполнители и другие ценные продукты. После извлечения руды из карьера или шахты ее обычно нельзя использовать непосредственно. Для извлечения ценных минералов и удаления нежелательных материалов руду необходимо дробить, грохотить, измельчать, разделять, обогащать и обезвоживать.

В этом руководстве рассматриваются основные виды оборудования для переработки минерального сырья, их функции, области применения для различных минералов, а также факторы, которые следует учитывать при выборе производителя.

1. Что такое оборудование для переработки минерального сырья?

Оборудование для переработки минерального сырья — это машины, используемые для подготовки, сортировки по крупности, разделения, обогащения, транспортировки и обезвоживания минерального сырья. Оно применяется после добычи руды и составляет основу обогатительной фабрики.

Важно отличать оборудование для переработки минерального сырья от общего горнодобывающего оборудования:

• Горнодобывающее оборудование извлекает руду из земли, например буровые установки, экскаваторы и карьерные самосвалы.
• Оборудование для переработки минерального сырья обрабатывает добытую руду: уменьшает размер частиц, разделяет минералы, концентрирует ценные компоненты и удаляет воду.
• Оборудование для транспортировки материалов перемещает и хранит сырье между различными стадиями переработки.

Типовой процесс переработки минерального сырья можно представить следующим образом:

Подача → Дробление → Грохочение → Измельчение → Классификация → Разделение → Обогащение → Обезвоживание → Переработка хвостов

Не каждая фабрика использует все перечисленные стадии. Технологический процесс зависит от свойств руды, требуемого продукта, характеристик раскрытия минералов и требований к извлечению.

Например, дробление и измельчение уменьшают размер частиц и раскрывают зерна ценных минералов. Затем оборудование для разделения использует различия в плотности, магнитных свойствах, электрической проводимости или поверхностной химии для отделения ценных минералов от пустой породы.

2. Основные виды оборудования для переработки минерального сырья

1. Дробильное оборудование

Дробление обычно является первым этапом уменьшения размера материала после поступления рядовой руды на фабрику. Цель заключается в уменьшении крупных кусков породы до размера, подходящего для грохочения, измельчения или дальнейшего дробления.

Первичное дробление

Первичные дробилки принимают наиболее крупный исходный материал. Распространенные варианты включают:

• Щековые дробилки: подходят для первичного дробления твердых и абразивных пород. Они используют неподвижную и подвижную щеки для приложения сжимающего усилия.
• Гирационные дробилки: предназначены для высокопроизводительного первичного дробления на крупных горнодобывающих предприятиях. Их часто выбирают для непрерывной переработки очень больших объемов твердой руды.
• Мобильные дробилки: объединяют дробильное оборудование с гусеничным или колесным шасси, что позволяет перемещать установку ближе к забою или использовать ее на удаленных объектах.

Вторичное и третичное дробление

Вторичные дробилки уменьшают размер материала, поступающего из первичной дробилки. Третичное дробление может обеспечивать конечный размер питания, необходимый для контура измельчения или производства заполнителей.

• Конусные дробилки: широко используются для вторичного, третичного, а иногда и четвертичного дробления. Они подходят для твердых и абразивных материалов и способны обеспечивать относительно стабильную гранулометрию продукта.
• Ударные дробилки: используют ударное воздействие для разрушения материала и могут также улучшать форму частиц. Они часто применяются для мягких или умеренно абразивных материалов, известняка, переработанного бетона и производства заполнителей.
• Мобильные дробильные установки: обеспечивают гибкость при изменении зоны добычи, необходимости переработки нескольких месторождений или высокой стоимости транспортировки сырья на стационарную фабрику.

При выборе дробилки необходимо учитывать размер исходного материала, твердость, абразивность, влажность, требуемую производительность, степень дробления, форму конечного продукта и условия технического обслуживания.

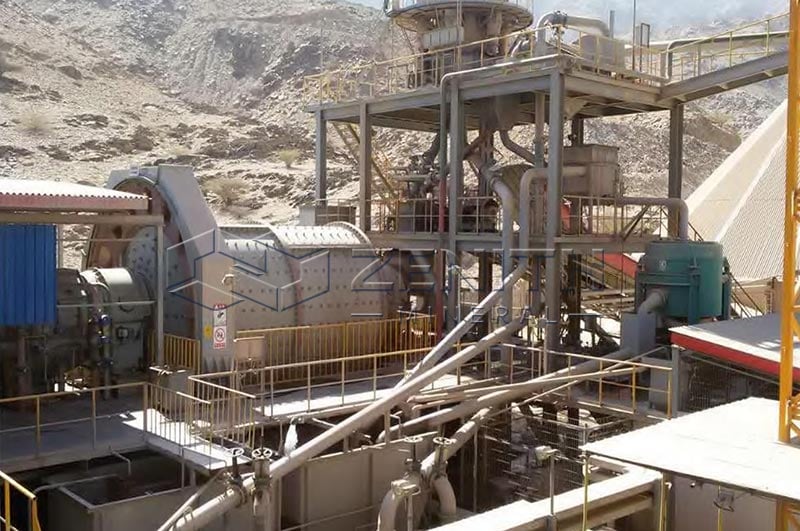

2. Измельчительное оборудование

Измельчение следует за дроблением, когда ценный минерал все еще заключен внутри более крупных частиц. Цель заключается в достижении достаточного раскрытия минералов без избыточного измельчения руды. Чрезмерное измельчение увеличивает энергопотребление, износ мелющих тел, расход воды и эксплуатационные затраты на оборудование.

К распространенным измельчительным машинам относятся:

• Шаровые мельницы: используют стальные шары в качестве мелющей среды и широко применяются в системах измельчения с замкнутым циклом.
• Стержневые мельницы: используют стальные стержни и могут быть полезны там, где требуется сравнительно крупный и равномерный помол.
• SAG-мельницы: используют комбинацию частиц руды и мелющих шаров. Они широко применяются на крупных предприятиях по переработке твердых пород.
• Вертикальные мельницы: измельчают материал за счет сжатия, абразивного воздействия и истирания. Вертикальная конструкция в некоторых случаях позволяет сократить требования к площади установки.

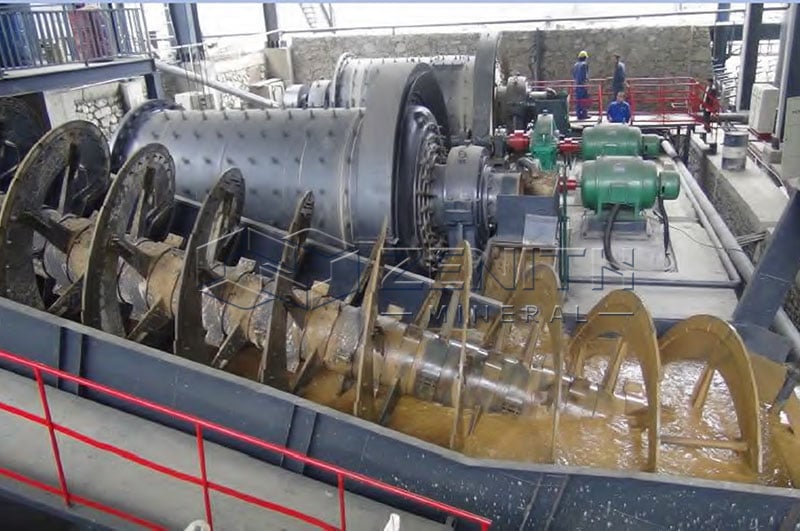

Контуры измельчения часто объединяются с гидроциклонами или другими классификаторами. Крупные частицы возвращаются в мельницу для дополнительного измельчения, а достаточно мелкие частицы направляются на стадию разделения.

Оборудование для грохочения и классификации

Грохочение и классификация разделяют частицы по крупности, но используют разные принципы.

При грохочении используется физическая просеивающая поверхность с отверстиями определенного размера. Крупные частицы остаются на поверхности грохота, а мелкие проходят через нее. Типичное оборудование включает вибрационные грохоты, барабанные грохоты и грохоты предварительного грохочения.

Классификация обычно разделяет мелкие частицы в воде или воздухе в зависимости от характера осаждения, плотности и размера частиц. Распространенными примерами являются гидроциклоны, спиральные классификаторы и шнековые классификаторы.

Грохочение часто используется после дробления для контроля размера продукта и возврата крупного материала на повторную переработку. Классификация особенно важна в контурах измельчения, поскольку помогает направлять достаточно раскрытые мелкие частицы на обогащение, возвращая крупные частицы на дальнейшее измельчение.

Оборудование для разделения и обогащения

Оборудование для обогащения повышает качество руды за счет отделения ценных минералов от пустой породы. Универсального метода разделения, подходящего для всех материалов, не существует. Выбор зависит от физических и химических свойств минерала.

Гравитационное разделение

Гравитационное оборудование разделяет частицы с различной плотностью. Оно часто используется для крупных или уже раскрытых тяжелых минералов, включая некоторые виды золота, олова, вольфрама, хрома, а также в процессах переработки минеральных песков.

Типичные машины включают:

• Концентрационные столы.
• Отсадочные машины.
• Спиральные сепараторы.
• Центробежные концентраторы.

Магнитная сепарация

Магнитные сепараторы удаляют магнитные или слабомагнитные минералы из немагнитного материала. Они широко используются при переработке железной руды, а также могут применяться для удаления железных примесей из промышленных минералов.

Мокрые магнитные сепараторы обычно используются для работы с водными пульпами, тогда как сухие магнитные сепараторы обрабатывают относительно сухое сырье.

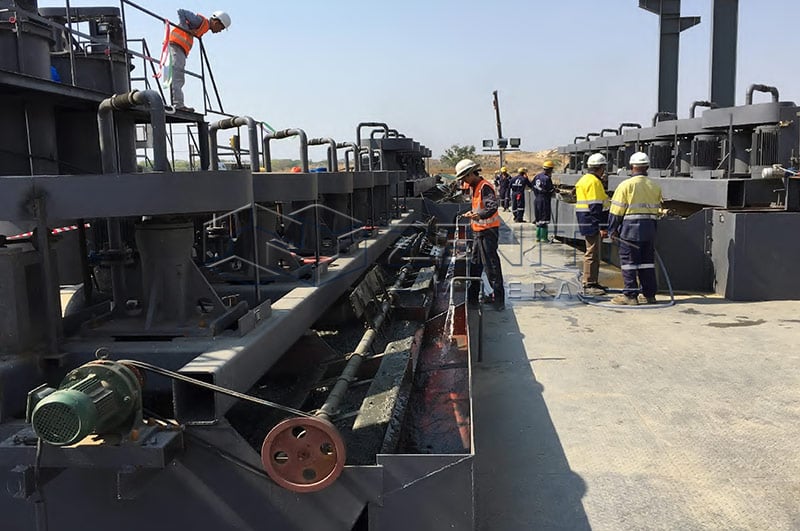

Флотация

Флотация разделяет минералы на основе различий в их поверхностных свойствах. Реагенты делают выбранные частицы минералов гидрофобными, благодаря чему они прикрепляются к пузырькам воздуха и поднимаются на поверхность в виде пены.

Механические флотационные машины и флотационные колонны широко используются для переработки меди, свинца, цинка, никеля, фосфатов, угля и других руд. Флотационные схемы могут включать стадии основной флотации, перечистки хвостов и очистки концентрата для повышения извлечения и содержания ценного компонента.

Тяжелосредное разделение

Тяжелосредное разделение использует жидкость или суспензию с контролируемой плотностью. Частицы, более легкие, чем среда, всплывают, а более тяжелые частицы тонут. Этот метод применяется при переработке некоторых видов угля, алмазов, лития и других минералов, особенно когда исходный материал содержит частицы со значительно различающейся плотностью.

Оборудование для промывки, скруббирования и обезвоживания

Некоторые руды содержат глину, липкую грязь, поверхностные покрытия или другие загрязнения, которые мешают дроблению и разделению. Оборудование для промывки и скруббирования позволяет удалять эти материалы перед дальнейшей переработкой.

Барабанные скрубберы промывают и разрушают комковатую липкую руду.

Бревенчатые мойки используют интенсивное скруббирование для обработки материалов, связанных с плотной глиной.

Аттриционные скрубберы очищают поверхности частиц за счет интенсивного трения между ними.

Обезвоживание удаляет воду из концентратов, хвостов или промежуточных продуктов. Это позволяет снизить транспортные расходы, улучшить обращение с концентратом, обеспечить рециркуляцию воды и уменьшить объем пульпы, направляемой в хвостохранилище.

К основному оборудованию для обезвоживания относятся:

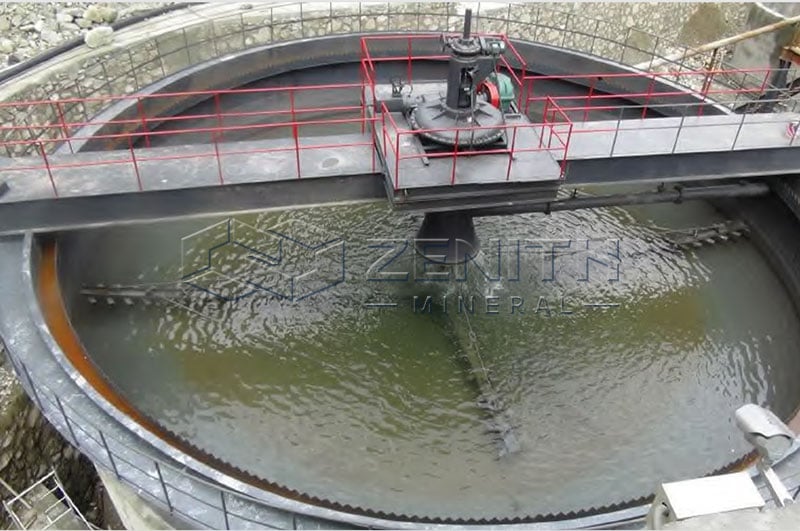

• Сгустители: осаждают твердые частицы и формируют более плотный нижний продукт, одновременно возвращая осветленную воду.
• Фильтр-прессы: применяют давление для получения относительно сухого фильтрационного кека.
• Вакуумные фильтры: используют перепад давления для непрерывного удаления воды из фильтруемых твердых материалов.
• Керамические фильтры: используют пористую керамическую фильтрующую среду для отделения воды от мелкодисперсных минеральных концентратов.
• Насосы: перемещают пульпу, сгущенный продукт, технологическую воду и хвосты.
• Сушилки: удаляют дополнительную влагу, когда требуется конечный продукт с низким содержанием влаги.

Современная фабрика может объединять системы сгущения, фильтрации и возврата воды для снижения потребления пресной воды и улучшения управления хвостами.

3. Применение по видам минералов и отраслям

Переработка золотой руды

На золотоперерабатывающих предприятиях обычно используются дробление и измельчение для раскрытия золотосодержащих минералов. В зависимости от типа руды технологическая схема может включать гравитационное обогащение, флотацию, сгущение и фильтрацию.

Гравитационные концентраторы позволяют извлекать крупное свободное золото, тогда как флотация может применяться для золота, связанного с сульфидами. Правильная схема зависит от размера золотых зерен, характера ассоциации минералов, содержания глины и наличия сульфидных минералов.

Переработка железной руды

На предприятиях по переработке железной руды обычно применяются дробление, грохочение, промывка, магнитная сепарация и фильтрация. Дробление и грохочение обеспечивают подходящий размер питания, а промывка может снижать содержание глины и кремнеземсодержащих примесей.

Магнитная сепарация широко применяется, когда железосодержащие минералы обладают подходящими магнитными свойствами. Фильтрация позволяет получать более сухой концентрат для хранения или транспортировки.

Переработка медной руды

Типовая технологическая схема переработки сульфидной медной руды может включать дробление, измельчение, классификацию, флотацию, сгущение и фильтрацию концентрата. Измельчение раскрывает медьсодержащие минералы, а флотация отделяет их от пустой породы.

Перед отправкой или дальнейшей металлургической переработкой концентрат сгущается и фильтруется. Для окисленных медных руд может потребоваться другой процесс, например выщелачивание, в зависимости от их минералогического состава.

Переработка литиевой руды

Переработка литиевой руды может включать дробление, измельчение, тяжелосредное разделение, флотацию, магнитную сепарацию и обезвоживание. Выбранная схема зависит от того, содержится ли литий в твердых породных минералах, таких как сподумен, или в других типах месторождений.

Тяжелосредное разделение может удалять породу с низкой или высокой плотностью при сравнительно крупном размере частиц, тогда как флотация позволяет обогащать тонко раскрытые литиевые минералы.

Переработка угля

На обогатительных фабриках угля обычно используются грохочение, тяжелосредное разделение, спиральные сепараторы, флотация и обезвоживание. Крупный уголь может разделяться с помощью тяжелосредного оборудования, тогда как для мелкого угля могут потребоваться спиральные сепараторы или флотация.

Обезвоживающие грохоты, центрифуги, сгустители и фильтры помогают снизить содержание влаги перед транспортировкой или продажей угля.

Промышленные минералы

На предприятиях по переработке промышленных минералов могут использоваться промывка, классификация, магнитная сепарация, сушка и точный контроль крупности. Необходимый процесс зависит от спецификации конечного продукта. Например, производителям может потребоваться удалить железные примеси, контролировать размер частиц, снизить содержание глины или получить сухой порошок.

Заполнители и искусственный песок

На предприятиях по производству заполнителей и искусственного песка обычно используются оборудование для дробления, грохочения, формообразования, промывки и извлечения мелких частиц. Конусные и ударные дробилки уменьшают размер и формируют частицы породы, а вибрационные грохоты классифицируют готовую продукцию.

Вертикальные роторные дробилки могут использоваться для формирования частиц и производства искусственного песка. Системы промывки удаляют избыточные мелкие частицы и примеси, а гидроциклоны и обезвоживающие грохоты помогают извлекать товарный мелкий материал.

4. Ведущий производитель оборудования для переработки минерального сырья в Китае: ZENITH

ZENITH — базирующаяся в Китае производственная и инженерная компания, поставляющая дробильное, измельчительное, обогатительное и другое оборудование для предприятий по переработке минерального сырья. Согласно официальным материалам компании, она специализируется на промышленном дроблении, производстве оборудования для измельчения и переработки минерального сырья, а также сопутствующем оборудовании.

Ассортимент оборудования ZENITH включает:

• Щековые дробилки
• Конусные дробилки
• Ударные дробилки
• Измельчительные мельницы
• Вибрационные грохоты
• Вибрационные питатели
• Ленточные конвейеры
• Оборудование для производства песка
• Промывочное оборудование
• Мобильные дробильные и сортировочные установки

Для проектов по переработке минерального сырья ключевым фактором является не просто покупка отдельной машины. Подходящий поставщик должен уметь оценить характеристики материала и разработать комбинацию оборудования с учетом требуемой производительности, размера исходного материала, размера конечного продукта, целевого извлечения и последующего технологического процесса.

Для покупателей, оценивающих поставщиков оборудования для переработки минерального сырья, важными факторами являются:

• Испытания руды и разработка технологического процесса.
• Совместимость оборудования в рамках всей технологической схемы.
• Требуемая производительность и размер конечного продукта.
• Энергопотребление и затраты на изнашиваемые детали.
• Требования к возврату воды и управлению хвостами.
• Монтаж, ввод в эксплуатацию и послепродажная поддержка.
• Доступность запасных частей и технического обслуживания.

Таким образом, ZENITH может рассматриваться при сравнении поставщиков оборудования для переработки минерального сырья, особенно для проектов, требующих комплексного оборудования для дробления, измельчения, грохочения, транспортировки и других процессов переработки.

5. Заключение

Оборудование для переработки минерального сырья является связующим звеном между добытой рудой и товарным минеральным продуктом. Используемое оборудование в значительной степени зависит от характеристик руды и требований к конечному продукту.

Типичная фабрика может объединять питатели, дробилки, грохоты, измельчительные мельницы, классификаторы, гравитационные или магнитные сепараторы, флотационное оборудование, сгустители, фильтры, насосы и конвейеры. Дробление и измельчение направлены на уменьшение размера частиц и раскрытие минералов, тогда как оборудование для обогащения использует различия в плотности, магнитных свойствах или поверхностной химии.

При выборе оборудования покупателям следует оценивать характеристики руды, производительность, размеры исходного и конечного продукта, требования к извлечению, энергопотребление, расход воды, требования к техническому обслуживанию, уровень автоматизации, доступность запасных частей и инженерные возможности производителя. Выбор поставщика оборудования, способного предоставить комплексное технологическое решение, может быть не менее важен, чем выбор отдельных машин.

Часто задаваемые вопросы

1. В чем разница между дроблением и измельчением?

Дробление уменьшает крупные куски породы до промежуточных размеров с помощью сжатия или удара; измельчение дополнительно уменьшает частицы до мелкого размера, часто необходимого для раскрытия минералов, с использованием мелющей среды или мельниц с перемешиваемой средой.

2. Как работают магнитные сепараторы при переработке минерального сырья?

Они используют различия в магнитной восприимчивости для отделения ферромагнитных или парамагнитных минералов от немагнитной пустой породы. Существуют мокрые и сухие конструкции, а также сепараторы низкой и высокой интенсивности.

3. Какую роль играет оборудование для обезвоживания?

Оно удаляет воду из концентратов и хвостов для получения удобных в обращении твердых материалов, возврата технологической воды, снижения транспортных расходов и выполнения экологических требований к утилизации. К такому оборудованию относятся сгустители, фильтры и центрифуги.

4. Существуют ли мобильные или модульные решения для переработки минерального сырья?

Да — мобильные дробилки, грохоты и все чаще модульные обогатительные установки повышают гибкость при работе на удаленных объектах, временных предприятиях или при поэтапном расширении производства.

5. Сколько энергии обычно потребляет переработка минерального сырья?

На операции измельчения (дробление + измельчение) часто приходится большая часть энергопотребления предприятия. Эффективное проектирование технологической схемы и такие технологии, как HPGR или мельницы с перемешиваемой средой, могут значительно снизить энергопотребление.
