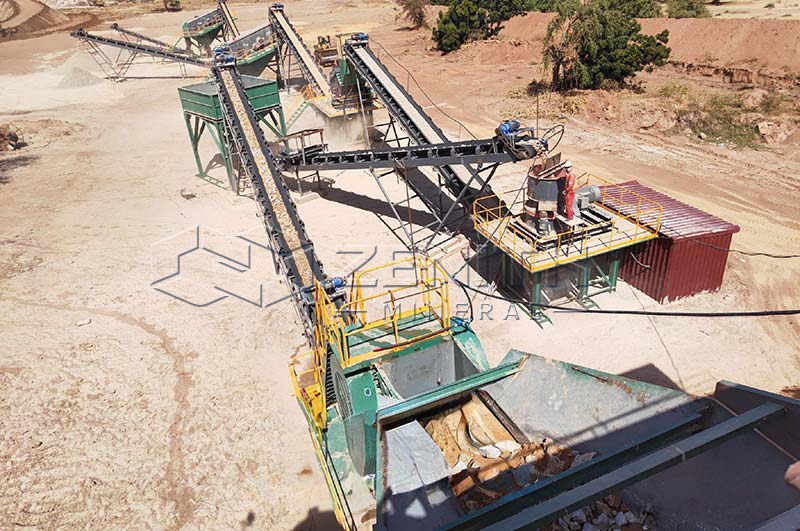

Организация установки для дробления известняка: руководство по первичному, вторичному и третичному дроблению

1. Введение в проектирование линии дробления известняка

Известняк является одним из наиболее широко используемых видов сырья в производстве цемента, изготовлении строительных заполнителей, дорожном строительстве и промышленной переработке минерального сырья. Однако природные месторождения известняка часто содержат крупные куски породы, которые необходимо измельчить до определённых размеров перед дальнейшим использованием. Правильно спроектированная линия дробления известняка превращает исходное сырьё в продукцию стабильной крупности благодаря последовательным операциям подачи, дробления, грохочения и транспортировки.

Процесс дробления обычно состоит из трёх стадий: первичного, вторичного и третичного дробления. Каждая стадия выполняет свою задачу: от разрушения крупных кусков породы до получения мелких заполнителей и искусственного песка.

Почему известняк необходимо дробить и сортировать?

Известняк добывается в карьерах в виде кусков различной крупности, а его естественный гранулометрический состав редко соответствует требованиям конечных потребителей. Дробление уменьшает размер породы до необходимых параметров, а грохочение разделяет материал на фракции различной крупности.

Переработанный известняк используется для следующих целей:

• Производство цемента: Подготовка известнякового сырья к дальнейшей переработке и измельчению.
• Строительные заполнители: Производство материалов для бетона, фундаментов и строительных проектов.
• Дорожное строительство: Изготовление щебня для оснований и подстилающих слоёв дорог, а также асфальтобетонных смесей.
• Промышленное применение: Поставка известняка для производства извести, металлургии, сельского хозяйства и других процессов переработки минерального сырья.
• Искусственный песок: Производство мелкого заполнителя для бетона и строительного раствора, если свойства исходного материала и характеристики готовой продукции соответствуют установленным требованиям.

Преимущества правильно спроектированной дробильной линии

Правильно настроенная линия дробления известняка обеспечивает ряд преимуществ:

• Повышение производительности: Согласование производительности дробилок с интенсивностью подачи материала позволяет устранить узкие места в технологической цепочке.
• Стабильное качество продукции: Правильный выбор режимов дробления и грохочения обеспечивает требуемый гранулометрический состав.
• Снижение эксплуатационных затрат: Подходящий выбор оборудования помогает контролировать энергопотребление и расходы на изнашиваемые детали.
• Гибкость ассортимента продукции: Несколько грохотов и регулируемые настройки дробилок позволяют выпускать заполнители различных фракций.
• Повышение надёжности работы: Правильная организация движения материала, подавление пыли и удобный доступ для технического обслуживания помогают свести к минимуму незапланированные простои.

Оптимальная конфигурация зависит от максимальной крупности исходного известняка, его твёрдости и абразивности, влажности, требуемой производительности и характеристик готовой продукции.

2. Справочная таблица по выбору оборудования

В следующей таблице представлены рекомендуемое оборудование для каждой стадии дробления и его основные функции.

Стадия дробления	Рекомендуемое оборудование	Основная функция	Типичное применение
Первичное	Щековая дробилка	Дробление крупных кусков известняка	Первичное уменьшение крупности
Первичное, крупномасштабное	Конусная гирационная дробилка	Непрерывное первичное дробление больших объёмов материала	Крупные карьерные предприятия
Вторичное	Ударная дробилка	Уменьшение крупности и улучшение формы частиц	Известняк с низкой или умеренной абразивностью
Вторичное	Конусная дробилка	Дополнительное дробление материала подходящей крупности	Применение с повышенным износом при соответствующих условиях
Третичное	Вертикально-ударная дробилка (VSI) для производства песка	Тонкое дробление и формирование частиц	Производство искусственного песка и кубовидных заполнителей
Все стадии	Вибрационный грохот	Разделение материала по крупности	Классификация продукции и возврат негабаритного материала
Подача материала	Вибрационный питатель	Подача материала с контролируемой интенсивностью	Стабильная подача материала на всей линии

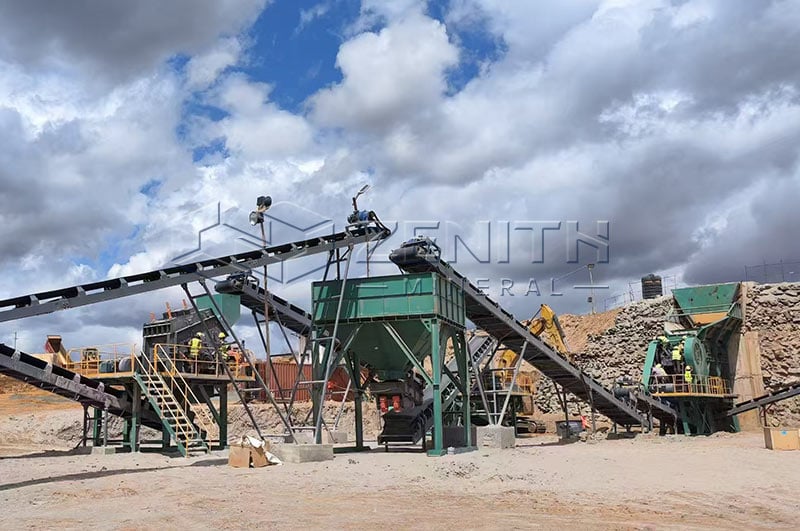

3. Первичное дробление: уменьшение размера крупных кусков известняка

Первичное дробление является первой и зачастую наиболее сложной стадией процесса. Его цель заключается не обязательно в получении готовой продукции, а в уменьшении размера крупных кусков известняка до параметров, с которыми конвейеры, грохоты и последующие дробилки могут эффективно работать.

Рекомендуемое оборудование

Щековая дробилка

Щековая дробилка является наиболее распространённым оборудованием для первичного дробления известняка. Она принимает крупные куски сырья, хорошо справляется с неоднородным карьерным материалом и обеспечивает надёжное крупное дробление. Такое оборудование особенно подходит для небольших и средних производственных линий, а также мобильных дробильных комплексов.

Конусная гирационная дробилка

Конусная гирационная дробилка лучше подходит для крупных карьеров с непрерывным производственным циклом и высокими требованиями к производительности. Она эффективно перерабатывает большие объёмы материала, однако требует соответствующих характеристик исходного сырья, большей площади для установки и, как правило, более высоких первоначальных инвестиций.

Вибрационный питатель

Вибрационный питатель регулирует поступление известняка из бункера в первичную дробилку. Равномерная подача предотвращает перегрузку дробилки, повышает производительность и защищает последующее оборудование от неравномерного потока материала.

Основные факторы при проектировании

При проектировании первичной стадии необходимо учитывать следующие параметры:

• Максимальная крупность исходного материала: Самый крупный ожидаемый кусок известняка должен свободно проходить через загрузочное отверстие дробилки.
• Требуемая производительность: Производительность линии следует рассчитывать в тоннах в час (т/ч) с учётом пиковых производственных нагрузок, а не только среднего спроса.
• Абразивность и твёрдость: Хотя известняк обычно менее абразивен, чем гранит или базальт, содержание кремнезёма и примесей может увеличивать износ оборудования.
• Влажность и содержание глины: Влажный, липкий известняк может забивать просеивающие поверхности и вызывать налипание материала. В таких случаях могут потребоваться колосниковые решётки, предварительное грохочение или изменение конструкции питателя.
• Удаление мелких фракций: Колосниковый или предварительный грохот перед щековой дробилкой позволяет удалять мелочь и материал недостаточной крупности, снижая нагрузку на дробилку и повышая эффективность.
• Размер выходного материала: Крупность материала после первичной дробилки должна соответствовать допустимой крупности питания вторичной дробилки и общим производственным требованиям.

Первичные дробилки обычно уменьшают размер материала до величины, подходящей для последующего оборудования. Типичный размер на выходе первичной стадии часто соответствует диапазону примерно от 4 до 6 дюймов, однако правильная настройка зависит от конструкции всей линии.

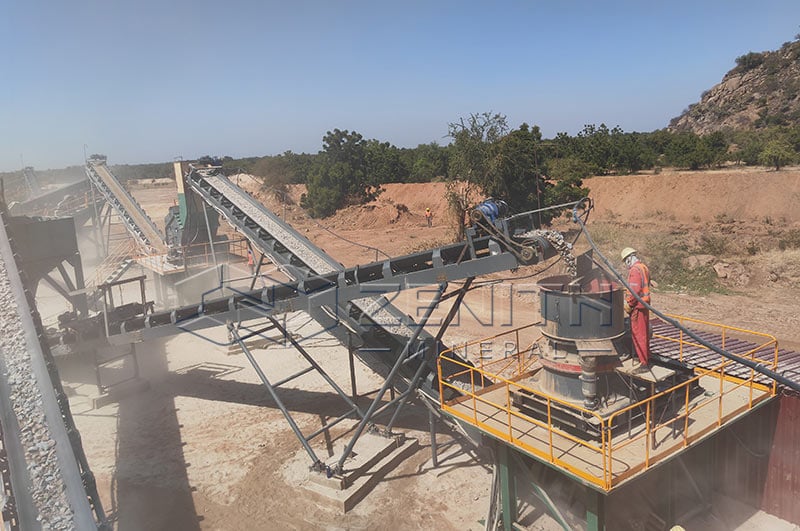

4. Вторичное дробление: получение требуемой промежуточной крупности

Вторичное дробление уменьшает размер материала после первичной дробилки и подготавливает известняк к окончательному грохочению или третичному дроблению. Эта стадия существенно влияет на производительность линии, форму частиц и затраты на изнашиваемые детали.

Рекомендуемое оборудование

Ударная дробилка

Ударные дробилки часто предпочитают использовать для известняка, поскольку эта порода обладает относительно низкой или умеренной абразивностью. Ударное дробление разрушает материал за счёт высокоскоростных ударов, обеспечивая хорошую форму частиц и повышенную долю кубовидных зёрен. Такое оборудование особенно подходит для производства заполнителей для бетона, дорожного строительства и асфальтобетонных смесей.

Конусная дробилка

Конусная дробилка подходит для более твёрдого и абразивного известняка, а также для предприятий, которым требуется высокая степень дробления при контролируемой крупности выходного материала. Конусные дробилки универсальны для вторичной стадии и обеспечивают стабильный гранулометрический состав при постоянных рабочих настройках.

Основные факторы при проектировании

При выборе оборудования для вторичной стадии следует учитывать:

• Крупность и гранулометрический состав поступающего материала: Слишком крупное сырьё или чрезмерное содержание мелких фракций может снизить эффективность дробилки.
• Требуемую степень дробления: Вторичная дробилка должна уменьшать крупность материала после первичной стадии до параметров, необходимых для третичной дробилки или конечного грохота.
• Производительность дробилки и настройку выходной щели: Оборудование должно обеспечивать целевую производительность линии в тоннах в час без чрезмерной циркулирующей нагрузки.
• Затраты на изнашиваемые детали: При переработке абразивного материала ударные дробилки могут требовать более частой замены бил, тогда как в конусных дробилках используются футеровки и дробящие конусы.
• Форму частиц: Ударные дробилки обычно лучше формируют зёрна известнякового щебня, тогда как конусные дробилки могут быть предпочтительнее для более твёрдого сырья или при необходимости высокой производительности дробления.
• Грохочение в замкнутом цикле: Вибрационный грохот после вторичной дробилки отделяет материал требуемой крупности, а крупные частицы возвращает на повторное дробление.

Вторичное дробление в замкнутом цикле часто применяется при необходимости точного контроля крупности продукции. Такая схема повышает выход готового материала, но увеличивает циркулирующую нагрузку, поэтому производительность конвейеров, грохотов и дробилок необходимо тщательно согласовывать.

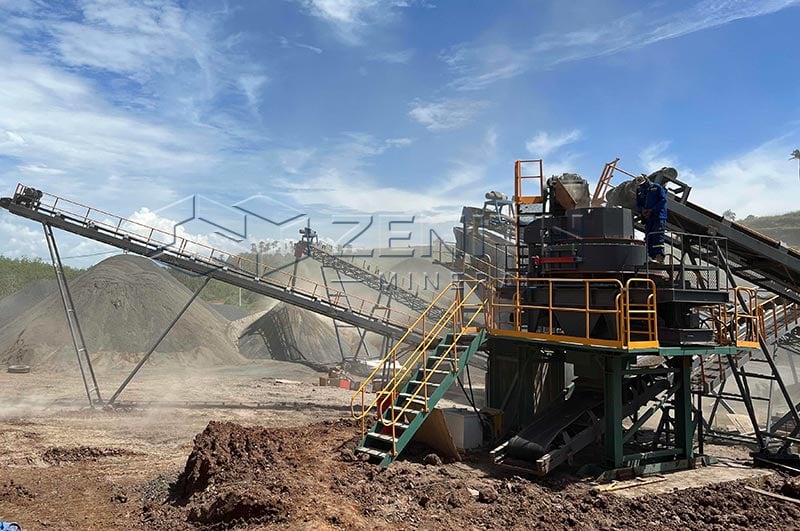

5. Третичное дробление: производство мелких заполнителей и искусственного песка

Третичная стадия дробления необходима, если предприятие должно производить мелкие заполнители, кубовидный щебень, искусственный песок или продукцию с точно заданным гранулометрическим составом. Она обеспечивает дополнительное уменьшение крупности и формирование частиц, необходимые для получения высококачественной продукции.

Рекомендуемое оборудование

Вертикально-ударная дробилка (VSI) для производства песка

Вертикально-ударная дробилка (VSI) является предпочтительным оборудованием для формирования частиц известняка и производства искусственного песка. Она использует высокоскоростное ударное воздействие для дробления и придания формы материалу, обеспечивая более кубовидные частицы и улучшая угловатость мелкого заполнителя. VSI-дробилки широко применяются при производстве искусственного песка и высококачественных заполнителей с улучшенной формой зёрен.

Конусная дробилка

Конусная дробилка может использоваться на третичной стадии, когда требуется дополнительное уменьшение крупности. Это особенно актуально для предприятий по производству заполнителей, где требования к форме частиц менее строгие либо характеристики сырья и конструкция технологической схемы делают предпочтительным дробление сжатием.

Оборудование для тонкого грохочения

Многоярусные вибрационные грохоты разделяют готовый песок и щебень на фракции. Крупный материал возвращается в VSI-дробилку или другую дробилку третичной стадии, образуя замкнутый цикл и обеспечивая контроль конечного гранулометрического состава.

Основные факторы при проектировании

Перед добавлением третичной стадии необходимо оценить следующие параметры:

• Размеры и гранулометрический состав готовой продукции: Определите, требуется ли рынку песок фракции 0–5 мм, щебень 5–10 мм, щебень 10–20 мм или несколько смешанных продуктов.
• Форма частиц и содержание мелких фракций: Дробление в VSI улучшает форму зёрен, но может увеличивать содержание мелочи. При надлежащем контроле это может быть полезно для производства искусственного песка.
• Энергопотребление: Третичное дробление и работа VSI требуют больше энергии на тонну материала, чем первичное или вторичное дробление.
• Затраты на изнашиваемые детали: Необходимо контролировать состояние наконечников ротора VSI, наковален, футеровок и сит, особенно если известняк содержит абразивные примеси.
• Экономическая целесообразность: Третья стадия оправдана только в том случае, если повышение стоимости продукции, сокращение отходов или улучшение формы частиц компенсируют дополнительные расходы на оборудование, электроэнергию и изнашиваемые детали.

Типичная технологическая схема производства искусственного песка включает щековую дробилку, вторичную ударную или конусную дробилку, VSI-дробилку для производства песка, вибрационный грохот и воздушный классификатор или сепаратор порошка. VSI обычно устанавливают на заключительной стадии дробления для тонкого измельчения и формирования частиц.

6. Рекомендуемые конфигурации линий дробления известняка

Для разных проектов требуются различные сочетания дробилок, грохотов, конвейеров и вспомогательного оборудования. В следующих примерах представлены распространённые конфигурации для различных производственных задач.

Требования к производственной линии	Рекомендуемая конфигурация
Небольшая линия для производства стандартных заполнителей	Вибрационный питатель + щековая дробилка + ударная дробилка + вибрационный грохот
Средняя линия для производства заполнителей нескольких фракций	Щековая дробилка + ударная или конусная дробилка + многоярусный грохот + возвратный конвейер
Производство высококачественных заполнителей	Щековая дробилка + вторичная ударная дробилка + третичная ударная или VSI-дробилка + грохочение в замкнутом цикле
Производство искусственного песка	Щековая дробилка + ударная или конусная дробилка + VSI-дробилка для производства песка + мелкий грохот или классификатор
Мобильная карьерная эксплуатация	Мобильная щековая дробилка + мобильная ударная дробилка + мобильный грохот

Небольшая линия дробления известняка

Для небольшого предприятия, выпускающего стандартные строительные заполнители, практичным решением может стать комбинация вибрационного питателя, щековой дробилки, вторичной ударной дробилки и вибрационного грохота.

Такая конфигурация относительно проста и позволяет получать несколько фракций продукции при использовании грохота с несколькими ярусами. Фактическая производительность зависит от выбранных моделей оборудования и условий подачи сырья.

Линия средней производительности для выпуска нескольких видов продукции

На предприятии средней производительности может использоваться щековая дробилка для первичного уменьшения крупности, за которой следуют конусная или ударная дробилка и многоярусный вибрационный грохот. Негабаритный материал можно возвращать во вторичную дробилку.

Такая схема обеспечивает гибкость при производстве заполнителей различных фракций и позволяет корректировать выпуск в соответствии с изменяющимся рыночным спросом.

Производство высококачественных заполнителей

Если форма частиц и гранулометрический состав имеют большое значение, технологическая линия может включать вторичное ударное дробление и дополнительную ударную или VSI-стадию.

Конфигурацию следует выбирать на основании испытаний продукции и требований к материалам для бетона, асфальта и других областей применения. Увеличение количества стадий дробления не гарантирует автоматического повышения качества: не менее важны правильное грохочение и оптимальные рабочие настройки.

Производство искусственного песка

Линия производства искусственного песка обычно объединяет первичное дробление, вторичное дробление, формирование частиц в VSI-дробилке и тонкое грохочение или классификацию. В зависимости от характеристик исходного сырья и требований к готовой продукции могут также потребоваться системы промывки, обезвоживания и рециркуляции воды.

Основная задача заключается в достижении требуемого гранулометрического состава, чистоты и характеристик частиц при одновременном контроле содержания мелких фракций и производственных затрат.

Мобильная линия дробления известняка

Мобильные установки подходят для карьерных работ, строительных проектов и площадок, где важно перемещать оборудование. Мобильные щековые дробилки выполняют первичное уменьшение крупности, а мобильные ударные или конусные дробилки и мобильные грохоты обеспечивают дальнейшую переработку.

При выборе мобильной конфигурации учитывайте транспортные габариты, доступность площадки, наличие электроснабжения или топлива, время на развёртывание оборудования и способность всей производственной линии обеспечить требуемую производительность.

7. Дополнительные факторы при проектировании линии дробления известняка

Помимо выбора дробилок, на производительность линии влияют несколько важных факторов, связанных со вспомогательным оборудованием и организацией работы.

• Компоновка линии и движение материала: Размещайте питатели, дробилки, грохоты и конвейеры таким образом, чтобы свести к минимуму лишние операции по перемещению материала. Предусмотрите достаточно места для технического обслуживания, замены футеровок и безопасного доступа к оборудованию.
• Контроль пыли и экологическая безопасность: При дроблении и грохочении может образовываться пыль. Закрытые перегрузочные узлы, распыление воды при необходимости, системы аспирации и подходящее пылеулавливающее оборудование помогают контролировать выбросы.
• Управление водными ресурсами: Если требуется промывка известняка, необходимо предусмотреть подходящее водоснабжение, дренаж, системы обработки осадка и рециркуляции воды. Потребность в воде следует оценивать с учётом местных экологических требований.
• Электрические системы и автоматизация: Правильно подобранные электродвигатели, системы защиты, блокировки и контрольное оборудование помогают поддерживать стабильную работу. Автоматическое управление подачей материала позволяет уменьшить колебания нагрузки на дробилки.
• Планирование технического обслуживания: Необходимо иметь в наличии критически важные изнашиваемые детали и запасные компоненты. Регулярная проверка футеровок, лент, подшипников, грохотов и систем смазки помогает предотвратить дорогостоящие простои.

8. Заключение: как выбрать подходящую конфигурацию линии дробления известняка

Выбор подходящей линии дробления известняка начинается с оценки исходного сырья, требуемой производительности и характеристик готовой продукции. Первичное дробление уменьшает крупные куски известняка до удобного для дальнейшей обработки размера, вторичное дробление обеспечивает необходимую промежуточную крупность, а третичное дробление применяется для дополнительного уменьшения размера или формирования частиц при необходимости.

Щековые и конусные гирационные дробилки являются распространёнными решениями для первичной стадии, тогда как ударные и конусные дробилки используются в различных вариантах вторичного и третичного дробления. VSI-дробилки для производства песка особенно полезны при выпуске искусственного песка или необходимости улучшить форму частиц. Вибрационные питатели и грохоты обеспечивают стабильное движение материала и точную классификацию продукции на протяжении всего процесса.

Часто задаваемые вопросы (FAQ)

1. Какая дробилка лучше всего подходит для известняка?

Для первичного дробления обычно используют щековую дробилку. Ударные дробилки часто подходят для вторичного дробления известняка с низкой абразивностью, тогда как для более твёрдого или абразивного материала могут быть предпочтительнее конусные дробилки. VSI-дробилки применяются, когда требуется тонкое дробление и формирование частиц.

2. В чём разница между первичным, вторичным и третичным дроблением?

Первичное дробление уменьшает размер крупных карьерных кусков до параметров, удобных для дальнейшей обработки. Вторичное дробление дополнительно уменьшает материал до промежуточной или конечной крупности заполнителей. Третичное дробление обеспечивает дополнительное уменьшение размера или формирование частиц, когда требуется более мелкая продукция.

3. Когда для известняка необходимо третичное дробление?

Третичное дробление целесообразно, когда предприятие должно выпускать более мелкие заполнители, искусственный песок или продукцию с определёнными требованиями к форме частиц. Оно может не потребоваться, если схема первичного и вторичного дробления уже обеспечивает соответствие готовой продукции установленным требованиям.

4. Какую крупность продукции может обеспечивать линия дробления известняка?

Линия может производить материалы различной крупности — от крупного щебня до мелких заполнителей и искусственного песка. Распространённые примеры фракций включают 0–5 мм, 5–10 мм, 10–20 мм и 20–31,5 мм, однако точные параметры зависят от местных стандартов, размеров отверстий грохота и настроек дробилок.
