Лучшее оборудование для дробления камня и эффективного производства гравия

1. Требования современного производства щебня

Щебень является одним из наиболее широко используемых заполнителей в современном строительстве. Он необходим для производства товарного бетона, асфальта, дорожного основания, дренажных систем, строительства железных дорог, благоустройства территорий и других инфраструктурных объектов. По мере увеличения масштабов строительных проектов и роста производственных требований производителям щебня необходимо дробильное оборудование, способное обеспечивать стабильную крупность материала, хорошую форму зерен, высокую производительность и надежные эксплуатационные затраты.

Щебень может производиться из различных исходных материалов. Карьерно-добычный гравий извлекается из природных месторождений и может содержать смесь гравия, песка, глины и негабаритных камней. Речная галька и речной гравий представляют собой естественно окатанные материалы, которые могут обладать высокой абразивностью. В карьерах также может перерабатываться взорванная горная порода, например гранит, известняк или базальт.

Поскольку эти материалы отличаются по твердости, абразивности, влажности и характеристикам зерен, не существует одной дробилки, которая была бы оптимальной для всех задач производства щебня. Правильный выбор комбинации первичного, вторичного, третичного и вспомогательного оборудования имеет решающее значение для эффективного процесса дробления.

2. Лучшее дробильное оборудование для производства щебня

1. Щековая дробилка — лучший вариант для первичного дробления

Щековые дробилки работают за счет сжимающего усилия, создаваемого между неподвижной щекой и подвижной щекой, приводимой в возвратно-поступательное движение шатунным механизмом.

Лучше всего подходит для: гранита, базальта, речных валунов, известняка и железной руды, требующих интенсивного первичного дробления.

Применение: устанавливается в самом начале технологической линии и принимает крупную, неотсортированную исходную породу непосредственно с места добычи или из карьера.

Эксплуатационные преимущества:

Глубокая симметричная камера дробления и высокий коэффициент дробления (обычно от 4:1 до 6:1) позволяют перерабатывать пластинчатый материал без забивания, уменьшая размер горной массы до удобного для последующей транспортировки размера (обычно от 75 до 150 мм).

2. Конусная дробилка — лучший вариант для твердого и абразивного гравия

Конусные дробилки измельчают камень за счет качательного движения эксцентрично установленного дробящего конуса внутри чаши с футеровкой. Материал проходит через постепенно сужающуюся камеру, где подвергается непрерывному сжатию под высоким давлением между отдельными частицами.

Лучше всего подходит для: гранита, базальта, кварцита, речной гальки и других твердых материалов с высоким содержанием кремнезема.

Стандартная конфигурация: щековая дробилка → конусная дробилка → вибрационный грохот (в замкнутом контуре).

Эксплуатационные преимущества:

Конусные дробилки отлично подходят для вторичного и третичного дробления абразивных материалов, поскольку разрушение за счет сжатия обеспечивает меньший износ на тонну продукции по сравнению с ударным дроблением. Современные гидравлические конусные дробилки обеспечивают автоматическую регулировку настроек под нагрузкой, защиту от попадания металлических предметов и гидравлическую очистку камеры, что позволяет поддерживать стабильный гранулометрический состав готового продукта.

3. Роторная дробилка — лучший вариант для получения кубовидного щебня

Роторные дробилки с горизонтальным валом (HSI) разрушают камень, выбрасывая исходный материал высокоскоростными билами ротора на усиленные отражательные плиты, что вызывает внутреннее разрушение по естественным плоскостям раскалывания.

Лучше всего подходит для: известняка, доломита, гипса, песчаника и неабразивных заполнителей, для которых особенно важна кубовидная форма зерен.

Применение: широко используется на вторичной и третичной стадиях при производстве заполнителей для бетона и щебня для асфальта.

Эксплуатационные преимущества:

Ударное дробление обеспечивает исключительно высокий коэффициент дробления (часто до 10:1 и более) за один проход, одновременно формируя высококубовидный заполнитель с минимальным содержанием лещадных зерен. Однако переработка материала с содержанием кремнезема более 5–7% приводит к быстрому износу бил ротора и отражательных плит, поэтому использование такой дробилки для твердого речного гравия или базальта может быть экономически нецелесообразным.

4. VSI-дробилка — лучший вариант для формирования формы щебня и производства искусственного песка

Вертикально-ударные дробилки (VSI) используют высокоскоростной ротор, который разгоняет камень и направляет его во внутреннюю камеру дробления, где используется принцип дробления «камень о камень» или «камень о металл».

Лучше всего подходит для: окончательного формирования формы заполнителя, производства искусственного песка (M-sand) и корректировки показателя лещадности заполнителей размером от 5 до 20 мм.

Стандартная конфигурация: щековая дробилка → конусная/роторная дробилка → VSI-дробилка → высокочастотный грохот.

Эксплуатационные преимущества:

VSI-дробилка редко используется для первичного дробления; она выполняет специализированную третичную или четвертичную стадию. Автогенное дробление по принципу «камень о камень» устраняет острые края, микротрещины и слабые зоны в породе, обеспечивая получение песка и щебня с улучшенной округлостью, высокой насыпной плотностью и сбалансированной гранулометрической кривой, соответствующей требованиям к бетону.

5. Молотковая дробилка — для мягких и среднетвердых пород

Молотковые дробилки используют высокоскоростные шарнирно закрепленные молотки, установленные на вращающемся валу, которые разбивают исходный материал о регулируемые отражательные плиты и решетки разгрузки.

Лучше всего подходит для: мягких, неабразивных и сухих материалов, включая известняк, мел, сланец и уголь.

Ограничения:

Хотя молотковые дробилки обеспечивают высокую степень одностадийного дробления и относительно низкие первоначальные капитальные затраты, они полностью полагаются на высокую кинетическую энергию удара и постоянное истирание о решетки. При переработке абразивных материалов, таких как гранит или речной гравий, молотки и разгрузочные планки быстро изнашиваются, что приводит к частым простоям, высоким затратам на замену быстроизнашиваемых деталей и ухудшению гранулометрического состава продукции.

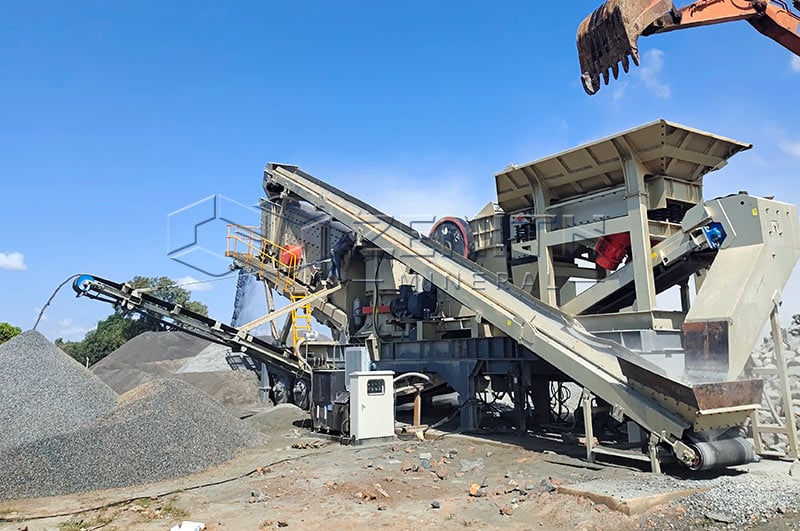

6. Мобильная дробилка — лучший вариант для гибкого производства щебня

Гусеничные и колесные мобильные дробильные установки объединяют питатель, дробилку, грохот и конвейеры для складирования материала на одном самоходном шасси.

Лучше всего подходит для: дробления непосредственно на объекте, инфраструктурных контрактов, строительства дорог, удаленных карьеров и переработки бетонных заполнителей.

Конфигурации системы:

Современные предприятия по переработке твердых пород часто используют последовательные мобильные комплексы, объединяя мобильную щековую дробилку, мобильную конусную дробилку и мобильный трехдечный грохот. Это позволяет отказаться от регулярных рейсов тяжелых самосвалов между забоем и центральной перерабатывающей установкой, значительно снизить расход топлива и быстро перемещать оборудование по мере продвижения фронта карьера.

3. Основное вспомогательное оборудование для максимальной эффективности установки

Дробилки являются лишь одной частью эффективной линии по производству щебня. Вспомогательное оборудование оказывает значительное влияние на производительность, качество продукции и эксплуатационные расходы.

Вибрационные и колосниковые питатели

Вибрационный питатель обеспечивает контролируемую и стабильную подачу материала в первичную дробилку. Колосниковый питатель также может удалять мелкую землю и обходной материал до первичного дробления.

Предварительное грохочение помогает предотвратить попадание избыточной мелочи в дробилку и может снизить риск перегрузки камеры. Оно также может повысить производительность дробилки и снизить износ.

Вибрационные грохоты

Вибрационные грохоты разделяют дробленый материал на фракции различного размера.

Наклонные, круговые и многоярусные грохоты могут использоваться для:

• разделения на 2 фракции
• разделения на 3 фракции
• разделения на 4 фракции
• рециркуляции в замкнутом контуре

Например, установка может производить искусственный песок 0–5 мм, гравий 5–20 мм и гравий 20–40 мм.

Негабаритный материал может возвращаться в дробилку по замкнутому контуру до достижения требуемого размера.

Ленточные конвейеры и магнитные сепараторы над лентой

Ленточные конвейерные системы перемещают материал между дробилками, грохотами и складами готовой продукции. Автоматизированная транспортировка сокращает необходимость ручного перемещения материала и обеспечивает возможность непрерывного производства.

Магнитные сепараторы над лентой могут устанавливаться там, где в дробильный контур могут попадать металлические предметы или постороннее железо. Они особенно полезны при переработке вторичного сырья и в тех случаях, когда нежелательный металл может повредить оборудование последующих стадий.

Системы промывки песка и извлечения мелких фракций

Если гравий содержит значительное количество глины, ила или других нежелательных мелких примесей, может потребоваться промывочное оборудование.

Системы промывки песка удаляют загрязнения из мелкого заполнителя, а системы извлечения мелких фракций помогают возвращать ценные частицы из сточных вод или пульпы.

Такие системы особенно полезны, когда готовый заполнитель должен соответствовать строгим требованиям по чистоте для производства бетона или асфальта.

4. Сравнение оборудования: выбор правильной конфигурации

Следующее сравнение представляет собой общее руководство по выбору дробильного оборудования:

Тип дробилки	Оптимальная твердость исходного материала	Типичный коэффициент дробления	Форма готового продукта	Стоимость быстроизнашиваемых деталей	Лучшее применение для гравия
Щековая дробилка	От средней до очень высокой	Умеренный	Переменная/угловатая	Умеренная	Первичное дробление крупной породы
Конусная дробилка	От высокой до очень высокой	От умеренного до высокого	От кубовидной до удлиненной	От умеренной до высокой	Твердый и абразивный гравий
Роторная дробилка	От мягкой до среднетвердой	Высокий	Высококубовидная	От умеренной до высокой	Гравий, требующий хорошей формы зерен
VSI-дробилка	От средней до высокой, при подходящем материале	Высокий при мелком дроблении	Очень кубовидная	От умеренной до высокой	Формирование зерен и производство искусственного песка
Молотковая дробилка	От мягкой до среднетвердой	Высокий	Кубовидная/угловатая	Высокая при абразивной породе	Известняк и породы с низкой абразивностью
Мобильная дробилка	Зависит от конфигурации дробилки	Зависит от конфигурации	Зависит от типа дробилки	Зависит от конфигурации	Гибкое производство непосредственно на объекте

Эти значения являются общими рекомендациями, а не фиксированными техническими характеристиками. Фактический коэффициент дробления, скорость износа и форма готового продукта зависят от гранулометрического состава исходного материала, свойств породы, модели дробилки, рабочих настроек и конфигурации установки.

5. Как повысить эффективность дробления гравия

Выбор подходящего оборудования — лишь первый шаг. Правильная эксплуатация и техническое обслуживание имеют не меньшее значение.

Подбирайте дробилку с учетом свойств породы

Перед выбором оборудования необходимо оценить твердость породы, абразивность, влажность, размер исходного материала и требования к готовой продукции.

Например, конфигурация «щековая дробилка + конусная дробилка» часто подходит для твердого гранита или базальта, тогда как роторная дробилка может быть более подходящей при переработке известняка, когда приоритетом является кубовидная форма зерен.

Поддерживайте стабильную скорость подачи

Дробилки работают наиболее эффективно при стабильной подаче материала. Нерегулярная подача может снизить производительность и привести к неравномерному износу.

Правильно подобранный вибрационный питатель помогает поддерживать непрерывный поток материала.

Не допускайте перегрузки дробилки

Перегрузка может увеличить энергопотребление, вызвать блокировки, ускорить износ и снизить качество готового продукта. Операторы должны поддерживать работу дробилки в пределах ее расчетной производительности.

Используйте предварительное грохочение там, где это необходимо

Удаление природной мелочи перед первичным дроблением позволяет уменьшить количество материала, которое должна перерабатывать дробилка. Это может повысить эффективную производительность и снизить износ.

Оптимизируйте дробление в замкнутом контуре

В системе с замкнутым контуром негабаритный материал с грохота возвращается в дробилку. Правильно спроектированная циркуляция помогает поддерживать требуемый размер готовой продукции и одновременно минимизировать ненужное дробление.

Поддерживайте правильные настройки дробилки

Настройки дробилки напрямую влияют на размер готового продукта и производительность. Регулярная проверка и регулировка ширины разгрузочной щели, распределения подачи и других рабочих параметров позволяет повысить стабильность производства.

Контролируйте состояние быстроизнашиваемых деталей

Щековые плиты, футеровки конусных дробилок, била роторов, изнашиваемые компоненты VSI-дробилок и другие детали постепенно изнашиваются во время работы. Контроль степени износа позволяет заменять компоненты до того, как производительность существенно снизится.

Поддерживайте чистоту и правильное натяжение грохотов

Забитые или неправильно натянутые сита могут привести к неточному разделению, снижению производительности и чрезмерной рециркуляции материала. Регулярный осмотр и очистка помогают поддерживать точную классификацию готовой продукции.

Минимизируйте ненужную рециркуляцию материала

Чрезмерная рециркуляция увеличивает энергопотребление и износ, не обязательно улучшая качество продукции. Эффективность грохочения, настройки дробилки и условия подачи материала необходимо оптимизировать комплексно, чтобы получить требуемые характеристики продукта при минимально возможной циркулирующей нагрузке.

6. Часто задаваемые вопросы

1. Какая дробилка лучше всего подходит для производства гравия?

Ответ зависит от твердости породы, размера исходного материала, требуемой производительности и необходимого размера готового продукта. Щековые дробилки обычно используются для первичного дробления, а конусные или роторные дробилки — для вторичного дробления.

2. Какая дробилка лучше всего подходит для твердой породы и гравия?

Для твердых и абразивных материалов, таких как гранит, базальт и речная галька, часто используется конфигурация из щековой дробилки и последующей конусной дробилки.

3. Что лучше для гравия: конусная или роторная дробилка?

Для твердого и абразивного гравия, как правило, больше подходит конусная дробилка. Для более мягких материалов, когда особенно важна кубовидная форма, роторная дробилка может быть более эффективной.

4. Какой размер гравия может производить дробилка?

В зависимости от схемы дробления и конфигурации грохотов установка может производить несколько фракций, например 0–5 мм, 5–10 мм, 10–20 мм и 20–40 мм.

5. Какая дробилка лучше всего подходит для речного гравия?

Речной гравий обычно является твердым и абразивным материалом, поэтому часто используется конфигурация «щековая дробилка + конусная дробилка», а VSI-дробилка добавляется при необходимости дополнительного формирования зерен или производства искусственного песка.

Заключение

Эффективное производство гравия зависит от выбора дробильного оборудования с учетом характеристик исходного сырья и требований к готовому продукту.

Щековые дробилки являются надежным выбором для первичного дробления и переработки крупного исходного материала. Конусные дробилки хорошо подходят для твердого и абразивного гравия, такого как гранит, базальт и твердая речная порода. Роторные дробилки особенно эффективны, когда приоритетом является получение кубовидного заполнителя, а VSI-дробилки позволяют улучшить форму зерен и производить искусственный песок. Молотковые дробилки могут быть экономичным решением для подходящих мягких и среднетвердых материалов, особенно известняка. Для проектов, требующих мобильности и гибкости, мобильные дробильные установки позволяют объединить несколько стадий переработки в компактную систему.

Наиболее эффективная установка для производства гравия — не обязательно та, которая оснащена самой крупной дробилкой. Это система, в которой дробилка, питатель, грохот, конвейер, промывочное оборудование и рабочие параметры правильно согласованы между собой. При правильном выборе оборудования, стабильной подаче материала, оптимизированном грохочении, регулярном техническом обслуживании и контролируемой рециркуляции производители могут обеспечить стабильную производительность, однородное качество заполнителя и более эффективное производство гравия.
