Оборудование для дробления и производства песка: цены и руководство по выбору

Производство высококачественного искусственного песка требует не только простого дробления горных пород. Полная линия по производству песка обычно сочетает оборудование для дробления, формования, грохочения и промывки, чтобы перерабатывать исходный камень в чистый песок с требуемым гранулометрическим составом, подходящий для производства бетона, асфальта, строительства дорог и других областей применения.

Выбор оборудования зависит от исходного сырья, требуемой производительности, конечного размера частиц, качества песка и инвестиционного бюджета. В данном руководстве рассматриваются основные виды оборудования для дробления и производства песка, ориентировочные цены, методы переработки различных материалов и распространенные проблемы на предприятиях по производству искусственного песка.

1. Что такое оборудование для дробления и производства песка?

Оборудование для дробления и производства песка представляет собой группу машин, предназначенных для измельчения горных пород и другого сырья до контролируемого размера частиц с целью получения искусственного песка.

Хотя эти машины работают совместно, каждая из них выполняет свою функцию:

• Оборудование для дробления песка уменьшает крупные куски горной породы до более мелких заполнителей, которые могут подвергаться дальнейшей переработке.
• Оборудование для производства песка дополнительно измельчает и формирует дробленый материал, превращая его в искусственный песок с контролируемым содержанием мелких частиц и кубовидной формой зерен.
• Грохочение разделяет дробленый материал по размеру частиц и возвращает негабаритный материал на повторное дробление или формование.
• Оборудование для промывки удаляет из искусственного песка избыточную пыль, глину, ил и другие примеси.

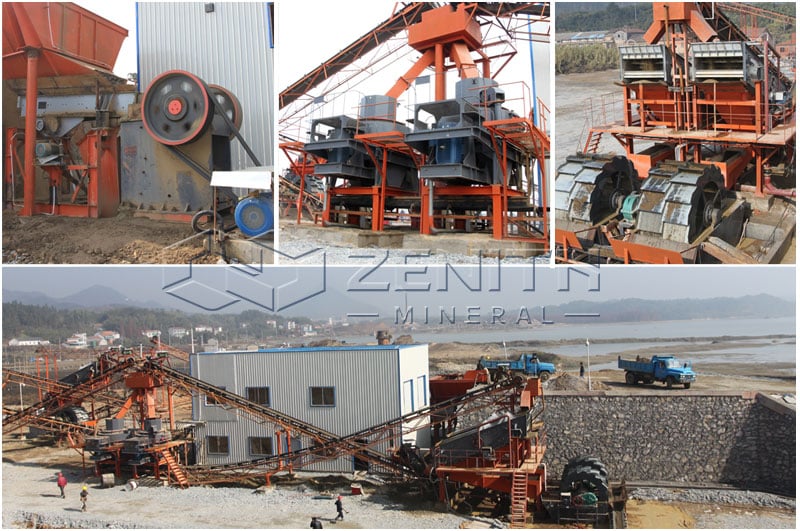

Типичный процесс производства песка выглядит следующим образом:

Исходный камень → Подача → Первичное дробление → Вторичное дробление → Производство песка → Грохочение → Промывка → Готовый искусственный песок

Точная конфигурация зависит от исходного сырья. Для твердых пород, таких как гранит и базальт, перед формованием с помощью VSI часто требуются щековая и конусная дробилки, тогда как более мягкий известняк может перерабатываться с использованием ударного дробления и оборудования для производства песка.

2. Виды оборудования для дробления и производства песка

2.1 Щековая дробилка

Щековая дробилка обычно используется в качестве первичной дробилки на линии по производству песка. Она использует неподвижную и подвижную щеки для сжатия крупных кусков горной породы и уменьшения их размера до уровня, подходящего для дальнейшей вторичной переработки.

Щековые дробилки подходят для твердых и абразивных материалов, таких как гранит, базальт, кварцит, речная галька и различные руды.

К основным преимуществам относятся:

• Высокая способность к дроблению
• Простая и прочная конструкция
• Возможность работы с крупным исходным материалом
• Относительно простое техническое обслуживание
• Высокая эффективность при первичном дроблении

Однако щековая дробилка, как правило, не является оптимальным выбором для производства готового искусственного песка, поскольку ее основная функция заключается в крупном дроблении. Обычно требуются дополнительные стадии дробления, формования и грохочения.

Типичная производительность щековых дробилок составляет примерно от 50 до более чем 1 000 т/ч в зависимости от модели, размера исходного материала, его свойств и условий эксплуатации.

2.2 Конусная дробилка

Конусные дробилки широко применяются для вторичного и мелкого дробления, особенно при переработке твердых и абразивных горных пород.

Они измельчают материал путем сжатия между подвижным конусом и неподвижной чашей, обеспечивая относительно стабильный размер дробленого продукта. Конусные дробилки часто устанавливаются после щековых дробилок, когда необходимо дополнительно уменьшить размер исходного материала перед производством песка.

Они особенно подходят для:

• Гранита
• Базальта
• Кварцита
• Твердой речной гальки
• Других высокоабразивных горных пород

Основным преимуществом конусного дробления является высокая эффективность измельчения и возможность непрерывной работы в тяжелых условиях.

Конусное дробление часто предпочтительнее ударного при переработке очень твердых или абразивных материалов, когда необходимо контролировать износ оборудования. Однако ударные дробилки могут обеспечивать более качественное формование частиц при работе с некоторыми менее абразивными материалами.

2.3 Ударная дробилка

Ударные дробилки измельчают материал за счет ударного воздействия, а не сжатия. Они подходят для мягких и среднетвердых материалов, включая известняк, некоторые виды речного камня и переработанные строительные материалы.

Одним из ключевых преимуществ является хорошая форма частиц. Ударное воздействие позволяет получать более кубовидные частицы по сравнению с некоторыми дробилками сжатия, что особенно важно при производстве заполнителей и песка.

Ударные дробилки обычно применяются для:

• Производства заполнителей
• Дробления известняка
• Производства искусственного песка
• Переработки строительных отходов
• Вторичного или третичного дробления

Однако при переработке высокоабразивных твердых пород конусная дробилка может быть более экономичной, поскольку ударное дробление может приводить к более высокому расходу быстроизнашивающихся деталей.

2.4 Вертикальная ударная дробилка VSI для производства песка

Вертикальная ударная дробилка (VSI) является одним из наиболее важных видов оборудования для производства высококачественного искусственного песка.

Помимо простого уменьшения размера частиц, VSI-дробилка также улучшает их форму за счет высокоскоростного ударного воздействия. Она способна производить более кубовидные частицы правильной формы, что особенно важно, когда конечный песок должен соответствовать строгим требованиям к бетону или асфальту.

Машины VSI обычно используются для:

• Мелкого дробления
• Формования частиц
• Производства искусственного песка
• Производства высококачественных бетонных заполнителей
• Производства заполнителей для асфальта
• Формования речной гальки

Для таких материалов, как речная галька, которая после обычного дробления может образовывать вытянутые или неправильные частицы, оборудование VSI играет особенно важную роль в улучшении формы конечного продукта.

2.5 Вибрационный грохот

Вибрационный грохот разделяет дробленый материал по размеру частиц.

Точная классификация имеет решающее значение, поскольку предприятия по производству искусственного песка часто должны поддерживать определенное конечное гранулометрическое распределение. При неэффективном грохочении негабаритные частицы могут попадать в готовый песок, а избыточное количество мелких частиц может накапливаться в других продуктах.

Типичная схема грохочения позволяет:

• Отделять готовый песок.
• Отделять крупный заполнитель.
• Возвращать негабаритный материал в дробилку или VSI.
• Контролировать размер материала, поступающего на последующее оборудование.

Размер отверстий сит, конфигурация дек, скорость подачи, содержание влаги и характеристики материала влияют на эффективность грохочения.

2.6 Оборудование для промывки песка

Оборудование для промывки песка удаляет нежелательную глину, ил, пыль и другие примеси из искусственного песка.

Промывка позволяет повысить чистоту песка и получить конечный продукт, пригодный для применения в тех случаях, когда избыточное содержание мелких частиц или загрязнений может негативно влиять на характеристики бетона и асфальта.

Распространенное оборудование для промывки и извлечения песка включает:

• Колесные мойки песка – относительно простые системы для очистки и промывки песка.
• Спиральные мойки песка – используют вращающуюся спираль для перемешивания и транспортировки материала с одновременным отделением примесей.
• Системы извлечения мелкого песка – извлекают полезные мелкие частицы из сточных вод и уменьшают потери ценного песка.

Необходимость промывки во многом зависит от исходного материала. Чистая порода с низким содержанием глины может практически не требовать промывки, тогда как глинистый или сильно запыленный материал может нуждаться в более интенсивной обработке.

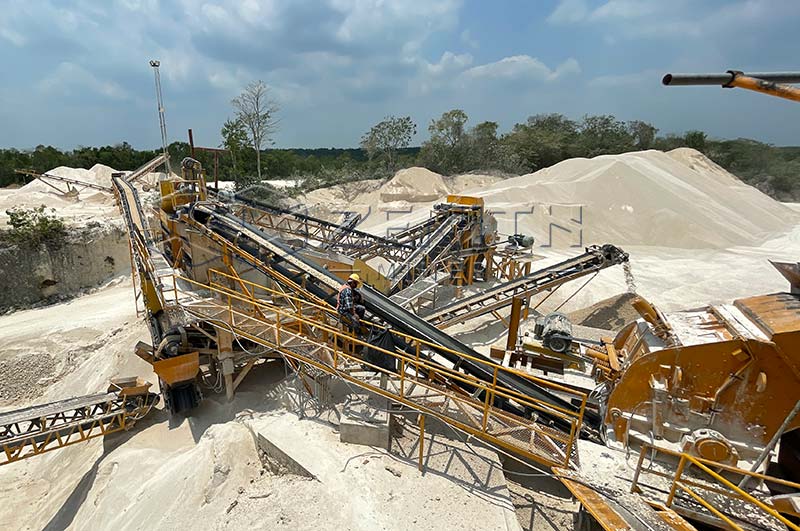

3. Цена оборудования для дробления и производства песка

Единой цены на оборудование для дробления и производства песка не существует. Объем инвестиций зависит от производительности оборудования, конфигурации, уровня автоматизации, бренда, исходного сырья, требуемых характеристик продукта, транспортировки, монтажа и условий местного рынка.

Поэтому приведенные ниже значения следует рассматривать как ориентировочные, а не как фиксированные коммерческие предложения.

Оборудование	Типичный диапазон цен*	Основная функция
Щековая дробилка	$10 000–$100 000+	Первичное дробление
Конусная дробилка	$30 000–$200 000+	Вторичное/мелкое дробление
Ударная дробилка	$20 000–$150 000+	Дробление и формование
VSI-установка для производства песка	$20 000–$150 000+	Производство и формование песка
Вибрационный грохот	$5 000–$50 000+	Классификация по размеру
Мойка песка	$5 000–$50 000+	Очистка песка
Комплексная линия	$100 000–$1 млн+	Интегрированное производство песка

4. Процесс производства песка из различных видов сырья

Разные горные породы имеют различную твердость, абразивность, влажность и характеристики частиц. Поэтому процесс дробления и производства песка должен проектироваться с учетом конкретного исходного материала.

4.1 Производство песка из твердых горных пород

Для производства искусственного песка из твердых пород обычно используются такие материалы, как:

• Гранит
• Базальт
• Речная галька
• Кварцит

Типичный процесс выглядит следующим образом:

Подача → Щековое дробление → Конусное дробление → Производство песка VSI → Грохочение → Промывка

Для особенно твердых и абразивных материалов обычно используется щековая дробилка для первичного дробления, за которой следует конусная дробилка для вторичного или третичного измельчения. Затем VSI выполняет дополнительное дробление и формование частиц.

На предприятиях по переработке твердых пород особое внимание необходимо уделять износостойким футеровкам, рабочим параметрам дробилок, гранулометрическому составу подачи и графикам технического обслуживания.

4.2 Производство песка из известняка

Известняк, как правило, легче дробить, чем гранит, базальт или кварцит. В зависимости от твердости и требований к конечному продукту линия по производству известнякового песка может включать щековые, ударные, молотковые дробилки или машины VSI.

Упрощенный процесс может выглядеть следующим образом:

Подача → Первичное дробление → Ударное/мелкое дробление → Формование VSI → Грохочение → Промывка

Искусственный песок из известняка широко используется в бетоне, растворах, дорожном строительстве, асфальтобетонных смесях и других строительных областях.

Поскольку характеристики известняка могут значительно различаться, оборудование следует выбирать с учетом прочности на сжатие, влажности, содержания глины, размера исходного материала и требуемого гранулометрического состава готового продукта.

4.3 Производство песка из речной гальки

Речная галька является твердой, плотной и часто округлой. Хотя она подходит для производства высококачественного искусственного песка, ее природная форма делает формование частиц особенно важным этапом.

Типичный процесс выглядит следующим образом:

Щековая дробилка → Конусная дробилка → VSI-машина для производства песка → Вибрационный грохот → Промывка песка

VSI особенно полезна, поскольку она может изменять форму неправильных дробленых частиц и обеспечивать получение более кубовидного конечного продукта.

На линии также может использоваться схема замкнутого цикла, при которой негабаритный материал с грохота возвращается в VSI для дополнительного формования.

4.4 Производство искусственного песка из строительных отходов

Строительные и демонтажные отходы также могут перерабатываться в переработанные искусственные заполнители и песок.

Типичный процесс переработки включает:

Строительные отходы → Подача → Дробление → Грохочение → Формование → Промывка/сепарация → Переработанный заполнитель и песок

Процесс может потребовать дополнительного оборудования для удаления металла, древесины, пластика и других загрязнений.

При правильной переработке переработанный мелкий заполнитель может использоваться в отдельных строительных областях, однако необходимо учитывать требования к конечному продукту и местные стандарты.

5. Распространенные проблемы на предприятиях по производству песка

5.1 Избыточное содержание каменной пыли

Чрезмерное количество мелкого порошка может возникать из-за переизмельчения, сухой переработки мягкой или выветрелой породы, а также недостаточного грохочения и промывки. Решения включают регулировку параметров дробилки для уменьшения чрезмерного измельчения, внедрение или улучшение стадий промывки и оптимизацию замкнутого цикла грохочения для удаления мелких частиц в нужной точке процесса. На некоторых рынках контролируемое количество порошка допустимо или даже полезно, тогда как в других действуют строгие ограничения.

5.2 Плохая форма частиц

Вытянутые или пластинчатые частицы снижают характеристики бетона. Причинами могут быть использование только дробления сжатием и неправильная настройка дробилки. Установка или оптимизация стадии производства песка с помощью VSI значительно улучшает форму частиц. Правильная каскадная или камерная подача в конусные и ударные дробилки также способствует улучшению результата.

5.3 Низкая производительность по песку

Низкий выход требуемой песчаной фракции часто связан с неправильным гранулометрическим составом исходного материала, несоответствующей конфигурацией дробилок или неэффективным грохочением. Необходимо проверить всю технологическую схему: убедиться, что коэффициенты дробления на первичной и вторичной стадиях соответствуют требованиям, VSI или конечная дробилка правильно настроены, а грохоты имеют подходящие параметры и находятся в надлежащем техническом состоянии. Ключевое значение имеет работа в замкнутом цикле с правильной рециркуляцией материала.

5.4 Высокий расход быстроизнашивающихся деталей

Абразивное сырье с высоким содержанием кремнезема и твердые горные породы ускоряют износ щек, футеровок, бил и наконечников VSI. Следует выбирать износостойкие материалы в соответствии с характеристиками породы, например высокохромистые или керамические варианты, поддерживать правильные рабочие зазоры и условия подачи, а также избегать работы дробилки вхолостую или попадания металлических посторонних предметов. Регулярные проверки и плановая замена деталей позволяют сократить незапланированные простои.

5.5 Высокое энергопотребление

Переизмельчение, использование неподходящего оборудования для конкретного типа породы и неэффективная компоновка предприятия увеличивают потребление электроэнергии. Технологическую схему следует проектировать таким образом, чтобы материал измельчался только до необходимой степени на каждом этапе, а циркулирующие нагрузки минимизировались за счет точного грохочения. Конвейеры и питатели также должны иметь соответствующие размеры. Современные автоматизированные системы управления позволяют дополнительно оптимизировать энергопотребление.

5.6 Высокое содержание глины или ила

Глина и ил загрязняют продукт, могут забивать отверстия грохота и перегружать моечное оборудование. Предварительная промывка или оттирка исходного материала, достаточная производительность стадии промывки песка и системы извлечения мелкого песка помогают решить эту проблему. В сложных случаях предварительная подготовка материала, включая управление складированием и выборочную разработку карьера, позволяет уменьшить проблему непосредственно на источнике.

6. Часто задаваемые вопросы

Q1: В чем разница между природным и искусственным песком (M-Sand)?

Ответ: Природный песок добывается из рек и на побережьях, имеет округлые зерна, а его добыча подвергается строгим экологическим ограничениям и запретам. M-Sand производится промышленным способом путем дробления таких горных пород, как гранит или известняк, обеспечивает контролируемый гранулометрический состав, имеет угловатые частицы, которые лучше сцепляются с бетоном, и является более устойчивым с экологической точки зрения.

Q2: Почему VSI-дробилка считается необходимой для производства песка?

Ответ: Вертикальные ударные дробилки (VSI) используют высокоскоростной ротор, который направляет горную породу на другой слой породы или на наковальню. Такое высокоскоростное ударное воздействие имитирует естественную эрозию, разрушает слабые участки, удаляет пластинчатые края и формирует требуемую кубовидную форму частиц, необходимую для производства высокопрочного бетона.

Q3: Как выбрать между стационарной и мобильной установкой для производства песка?

Ответ: Стационарную установку следует выбирать при длительном сроке эксплуатации карьера (более 5 лет), больших объемах производства и необходимости снизить первоначальные капитальные затраты. Мобильная установка подходит, если проект часто перемещается, например при строительстве дорог, если рабочее пространство сильно ограничено или если необходимо сократить расходы на транспортировку материала.

Q4: Какие основные быстроизнашивающиеся детали необходимо учитывать в бюджете?

Ответ: Расходы зависят от типа машины. Для щековых дробилок необходимы щековые плиты. Для конусных дробилок требуются дробящий конус и чашечная футеровка. VSI-машины для производства песка активно расходуют наконечники ротора, износостойкие плиты и загрузочные конусы. Материалы с высоким содержанием кремнезема ускоряют периодичность их замены.

Заключение

Оборудование для дробления и производства песка работает как единая технологическая система, а не как набор независимых машин. Щековые дробилки обычно используются для первичного дробления, тогда как конусные и ударные дробилки выполняют вторичное или мелкое дробление. VSI-машины обеспечивают дополнительное дробление и формование частиц, а вибрационные грохоты контролируют гранулометрический состав продукта. Промывочные установки удаляют глину, ил и избыточную пыль, когда требуется более чистый искусственный песок.

Оптимальная конфигурация оборудования зависит от исходного сырья, требуемой производительности, характеристик готового песка, требований к форме частиц, содержания влаги и глины, а также инвестиционного бюджета. Вместо выбора машины только по закупочной цене операторам следует учитывать весь производственный процесс, совместимость оборудования, эксплуатационные расходы, расход быстроизнашивающихся деталей и качество готового песка.

При правильно спроектированной системе дробления, формования, грохочения и промывки широкий спектр твердых горных пород, известняка, речной гальки и переработанных материалов может быть превращен в высококачественный искусственный песок для современных строительных применений.
