Оборудование для дробления горных пород и бетона: типы и области применения

Оборудование для дробления горных пород и бетона: краткое сравнение и руководство по выбору

Дробилки для горных пород и бетона измельчают крупные твердые материалы до пригодных для использования фракций для производства заполнителей, переработки отходов, горнодобывающей промышленности, строительства дорог и производства искусственного песка. Выбор подходящей машины зависит от размера исходного материала, его твердости и абразивности, влажности, наличия примесей, требуемой производительности и характеристик конечного продукта.

Дробильная система может включать одну дробилку или несколько стадий дробления. Например, на карьере может использоваться щековая дробилка для первичного дробления, конусная дробилка для вторичного дробления и вертикальная роторная дробилка (VSI) для окончательного формирования зерен. Подрядчик по сносу зданий, напротив, может использовать мобильную роторную дробилку с магнитным сепаратором, чтобы непосредственно на строительной площадке перерабатывать демонтированный бетон во вторичный заполнитель.

Сравнение дробилок для горных пород и бетона

Тип дробилки	Основная роль	Лучшие материалы	Типичное применение
Щековая дробилка	Первичное дробление	Твердые горные породы, бетон	Разработка карьеров, снос зданий, горнодобывающая промышленность
Конусная дробилка	Вторичное/третичное дробление	Твердые, абразивные горные породы	Производство заполнителей, горнодобывающая промышленность
Роторная дробилка	Первичное/вторичное дробление	Известняк, бетон, асфальт	Переработка отходов, производство заполнителей
Дробилка VSI	Третичное дробление и формирование зерен	Горные породы, заполнители	Производство искусственного песка, формирование заполнителей
Молотковая дробилка	Первичное/вторичное дробление	Материалы от мягких до среднетвердых	Известняк, гипс, уголь, отдельные виды отходов
Гирационная дробилка	Первичное дробление	Очень твердые горные породы и руда	Крупные шахты и высокопроизводительные карьеры
Валковая дробилка	Вторичное дробление	Материалы от мягких до среднетвердых	Промышленное дробление с контролируемым размером
Мобильная дробилка	Различные стадии	Горные породы, бетон, отходы от сноса	Переработка на месте, подрядное дробление
Стационарная дробильная установка	Полная стационарная система	Горные породы, руда, исходный материал для заполнителей	Долгосрочная разработка карьеров и добыча полезных ископаемых

Основные типы дробилок для горных пород и бетона

Щековые дробилки

Щековые дробилки используют усилие сжатия для разрушения материала. Подвижная щека многократно приближается к неподвижной, дробя горную породу или бетон между щековыми плитами. Материал поступает через верхнее загрузочное отверстие и постепенно перемещается вниз, пока его размер не станет достаточно малым для выхода через нижнюю разгрузочную щель.

Щековые дробилки широко используются в качестве первичных дробилок, поскольку способны принимать крупный исходный материал, включая взорванную горную породу, крупный карьерный камень, бетонные плиты и блоки из железобетона.

Лучшие материалы: гранит, базальт, речной камень, твердый известняк, бетон, строительный лом и многие виды руды.

Преимущества:

• Эффективно работают с крупными исходными материалами.
• Прочная и долговечная конструкция для твердых и абразивных материалов.
• Подходят для первичного дробления как в мобильных, так и в стационарных установках.
• Могут перерабатывать бетон и горные породы с различным размером частиц.

Ограничения:

• Обычно производят менее однородный и более вытянутый продукт, чем конусные, роторные или VSI-дробилки.
• Для соответствия строгим требованиям к заполнителям могут потребоваться вторичная и третичная стадии дробления.
• При переработке бетона необходимо тщательно контролировать арматурную сталь и другие примеси.

Типичные области применения: карьеры, шахты, установки по производству заполнителей, проекты по сносу зданий, дорожные работы и площадки по переработке отходов.

Роторные дробилки

Роторные дробилки разрушают материал за счет высокоскоростного удара, а не сжатия. Ротор с установленными билами разгоняет исходный материал и направляет его на отражательные плиты или отбойные стенки. Повторяющиеся столкновения раскалывают материал на более мелкие частицы.

Они особенно эффективны для среднетвердых и хрупких материалов, включая известняк и переработанный бетон. При переработке бетона роторные дробилки могут способствовать высвобождению встроенной стальной арматуры и более эффективно отделять раствор от частиц заполнителя, чем некоторые машины на основе сжатия.

Лучшие материалы: известняк, бетон, асфальт, кирпич, отходы от сноса и среднетвердые горные породы.

Преимущества:

• Производят заполнитель относительно кубовидной формы.
• Эффективны при переработке бетона и асфальта.
• В некоторых случаях могут совмещать первичное и вторичное дробление.
• Часто обеспечивают более высокий коэффициент дробления за один проход, чем щековые дробилки.

Ограничения:

• Била и отражательные плиты могут быстро изнашиваться при переработке высокоабразивных пород, таких как твердый гранит или базальт.
• Примеси в исходном материале, включая сталь, древесину, пластик и грунт, могут снижать производительность.
• Гранулометрический состав продукта может содержать больше мелких фракций, чем при дроблении методом сжатия.

Типичные области применения: производство вторичного заполнителя из бетона, переработка асфальта, дробление известняка, производство материала для дорожного основания и общая переработка заполнителей.

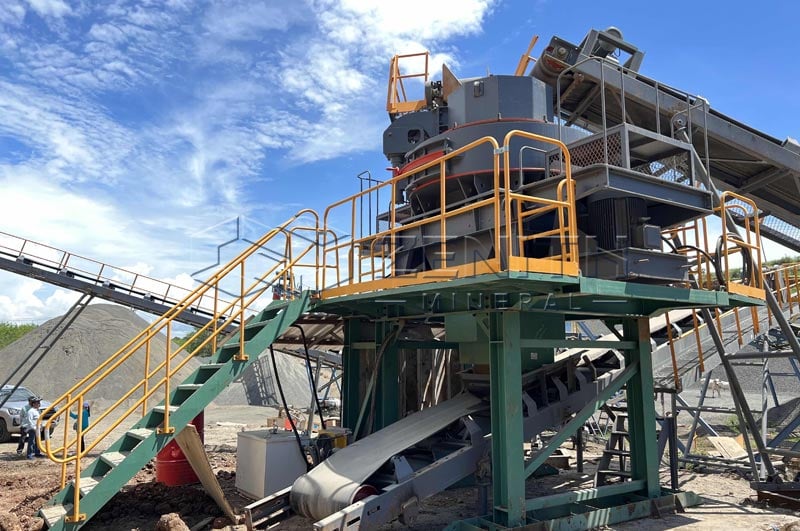

Вертикальные роторные дробилки

Вертикальные роторные дробилки, обычно называемые VSI-дробилками, используют высокоскоростной ротор для ускорения материала и направления его на каменные полки, наковальни или другие частицы. Машина разрушает камень преимущественно за счет ударного воздействия и истирания.

VSI-дробилки обычно устанавливаются на третичной стадии после щековой и конусной дробилок. Их основная задача заключается не только в уменьшении размера, но и в формировании зерен. Они могут превращать пластинчатый или вытянутый заполнитель в более кубовидный материал и широко применяются на установках по производству искусственного песка.

Лучшие материалы: дробленые твердые горные породы, избыточный заполнитель, гравий и исходный материал, подходящий для производства искусственного песка.

Преимущества:

• Производят хорошо сформированный, кубовидный заполнитель.
• Помогают уменьшить количество пластинчатых и вытянутых частиц.
• Широко используются для производства искусственного песка.

Могут улучшать качество конечного заполнителя для бетона и асфальта.

Ограничения:

• Требуют относительно однородного исходного материала подходящего размера.
• Обычно не используются в качестве первой дробилки для крупной горной массы или блоков от сноса зданий.
• Затраты на изнашиваемые детали могут быть значительными при переработке высокоабразивного материала.

Типичные области применения: производство искусственного песка, формирование заполнителей, производство высококачественного заполнителя для бетона, заполнителя для асфальта и конечные стадии дробильных комплексов.

Конусные дробилки

Конусные дробилки используют дробление сжатием между подвижным конусом и неподвижной вогнутой футеровкой. По мере вращения и качания конуса материал сжимается, разрушается и выгружается после достижения требуемого размера.

Конусные дробилки особенно эффективны для вторичного и третичного дробления твердых и абразивных материалов. Они являются стандартным выбором на установках по производству заполнителей из гранита, базальта, трапповых пород и речного камня.

Лучшие материалы: гранит, базальт, твердый известняк, речной камень, абразивные карьерные породы и отдельные виды минеральной руды.

Преимущества:

• Производят заполнитель стабильного размера.
• Хорошо подходят для твердых и абразивных материалов.
• Эффективны в высокопроизводительных схемах вторичного и третичного дробления.
• Могут регулироваться для получения заполнителей различных размеров.

Ограничения:

• Как правило, не являются предпочтительным решением для первичного дробления крупного, сильно загрязненного бетона после сноса.
• Для стабильной работы требуют контролируемой подачи и правильной загрузки камеры дробления.
• Необходимо контролировать износ футеровки для поддержания формы продукта и производительности.

Типичные области применения: производство карьерных заполнителей, горнодобывающие операции, производство железнодорожного балласта, установки по производству дорожных заполнителей и схемы дробления твердых горных пород.

Гирационные дробилки

Гирационные дробилки представляют собой крупные первичные дробилки, в которых используется конусообразная дробящая головка внутри корпуса с вогнутой футеровкой. Головка совершает гирационное движение внутри камеры, непрерывно дробя материал за счет сжатия.

Они обычно применяются на крупных горнодобывающих предприятиях и больших карьерах, где требуется очень высокая производительность. В отличие от щековой дробилки, гирационная дробилка обеспечивает более непрерывное дробление, поскольку материал может поступать в камеру по всей окружности.

Лучшие материалы: очень твердые горные породы, крупная горная масса и карьерный материал, требующий переработки в больших объемах.

Преимущества:

• Высокая производительность для крупномасштабного первичного дробления.
• Принимает крупный исходный материал.
• Подходит для непрерывных горных и карьерных операций.

Ограничения:

• Высокая капитальная стоимость и сложные требования к установке.
• Менее мобильна по сравнению с мобильными или небольшими щековыми дробильными системами.
• Обычно оправдана только при очень высокой долгосрочной производительности.

Типичные области применения: открытые горные разработки, крупные установки переработки минерального сырья и высокопроизводительные карьерные предприятия.

Мобильные дробилки

Мобильные дробилки представляют собой дробильные установки на гусеничном или колесном ходу. Они выпускаются в щековом, роторном, конусном исполнении, а также в конфигурациях с грохотами, что позволяет подрядчикам создавать гибкие системы переработки непосредственно на месте работ.

Мобильная дробилка для бетона может снизить транспортные расходы, поскольку отходы от сноса можно перерабатывать непосредственно в месте их образования. Вместо транспортировки больших объемов бетона на полигон или удаленную площадку переработки подрядчик может производить пригодный для повторного использования заполнитель непосредственно на площадке сноса или рядом с ней.

Лучшие материалы: бетон, асфальт, взорванная горная порода, смешанные материалы от сноса, карьерный камень и выемочная горная порода.

Преимущества:

• Могут перемещаться между различными рабочими площадками.
• В подходящих проектах снижают затраты на транспортировку, захоронение и закупку материалов.
• Хорошо подходят для временных карьеров, площадок сноса и инфраструктурных проектов.
• Могут комплектоваться мобильными грохотами, конвейерами, магнитами и системами пылеподавления.

Ограничения:

• Могут иметь меньшую производительность по сравнению с крупной стационарной установкой.
• Производительность может зависеть от доступа к площадке, подготовки исходного материала, погодных условий и квалификации оператора.
• Требуют регулярных проверок, поскольку мобильное оборудование подвергается вибрации и износу, связанному с перемещением.

Типичные области применения: переработка отходов от сноса, строительство дорог, подрядное дробление, городская реконструкция, временная разработка карьеров и удаленные проекты.

Применение дробилок в различных отраслях

Разработка карьеров и производство заполнителей

В карьерах дробилки используются для переработки взорванной горной породы в товарные фракции заполнителя. Готовая продукция может включать материал для дорожного основания, дренажный камень, железнодорожный балласт, заполнитель для бетона, заполнитель для асфальта и декоративный камень.

Распространенная многостадийная схема включает щековую дробилку для первичного дробления, за которой следуют конусные или роторные дробилки и оборудование для грохочения. Конкретная схема зависит от твердости и абразивности породы, содержания влаги, требуемой производительности и формы конечного заполнителя.

Переработка бетона

Переработка бетона позволяет превращать отходы от сноса в пригодный для использования вторичный заполнитель. Материал может применяться в дорожном основании, для общей засыпки, в ландшафтных работах, дренажных слоях и в некоторых видах нового бетона, если это допускается соответствующими стандартами.

Вспомогательное оборудование имеет важное значение. Типичные системы включают колосниковые питатели для удаления мелких фракций, магнитные сепараторы для извлечения арматурной стали, грохоты для классификации заполнителя, конвейеры для перемещения материала и оборудование для подавления пыли для контроля взвешенных частиц.

Горнодобывающая промышленность и переработка минерального сырья

В горнодобывающей промышленности дробилки уменьшают размер рядовой руды перед измельчением, грохочением, транспортировкой или дальнейшим обогащением. Выбор машины зависит от твердости и абразивности руды, влажности, содержания глины, размера исходного материала, требуемой производительности и требований последующих технологических процессов.

На крупных рудниках для первичного дробления часто применяются гирационные дробилки, тогда как на последующих стадиях могут использоваться конусные дробилки, оборудование высокого давления для измельчения или другие системы.

Дорожное и инфраструктурное строительство

Дорожные проекты требуют больших объемов щебня, материалов для основания и переработанного бетона. Мобильные дробильные установки позволяют подрядчикам перерабатывать выемочную горную породу или отходы от сноса рядом с рабочей зоной, что может снизить потребность в транспортировке и улучшить доступность материалов.

Производство песка

Искусственный песок получают путем дробления твердых горных пород, избыточного заполнителя или побочных продуктов карьерного производства на мелкие частицы правильной формы. VSI-дробилки часто используются на конечной стадии, поскольку они улучшают форму частиц и уменьшают количество пластинчатого материала.

Процесс дробления горных пород и бетона

Типичный процесс дробления горных пород

Исходная горная порода → Подача → Первичное дробление → Грохочение → Вторичное дробление → Третичное дробление → Финальное грохочение → Готовые заполнители

Не каждому предприятию требуются все три стадии дробления. Небольшой карьер, производящий материал для дорожного основания, может использовать только первичное дробление и грохочение, тогда как предприятию, производящему несколько фракций заполнителя и искусственный песок, могут потребоваться вторичные и третичные дробилки.

Типичный процесс переработки бетона

Демонтажный бетон → Сортировка → Удаление примесей → Первичное дробление → Магнитная сепарация → Вторичное дробление → Грохочение → Вторичный заполнитель

Сортировка перед дроблением имеет большое значение. Удаление древесины, пластика, грунта, стекла, асфальта и избыточной стали помогает защитить дробилку и повысить качество вторичного заполнителя.

Эксплуатация и техническое обслуживание

Производительность дробилки зависит как от выбора оборудования, так и от ежедневной эксплуатации. Даже хорошо спроектированная дробильная схема может потерять производительность, качество продукции и рентабельность, если контроль подачи и техническое обслуживание не выполняются должным образом.

К основным эксплуатационным мерам относятся:

• Поддержание стабильной и контролируемой скорости подачи для предотвращения перегрузок, недостаточной загрузки и неравномерного износа.
• Предотвращение попадания в дробильную камеру негабаритных камней, недробимых стальных предметов и неподходящих примесей.
• Регулярный осмотр изнашиваемых деталей, включая щековые плиты, била, молотки, конусные футеровки, рабочие поверхности валков и поверхности сит.
• Контроль температуры подшипников, состояния смазки, вибрации, гидравлического давления и потребляемой мощности.
• Правильная регулировка разгрузочных щелей для поддержания требуемого размера продукта и контроля нагрузки на дробилку.
• Использование систем пылеподавления или пылеулавливания для улучшения видимости, снижения воздействия на окружающую среду и повышения безопасности рабочих условий.
• Техническое обслуживание конвейеров, магнитных сепараторов, грохотов и питателей, поскольку производительность установки зависит от всей системы транспортировки материала, а не только от дробилки.

Выбор оптимальной дробилки для горных пород или бетона начинается с понимания исходного материала и требований к конечному продукту. Щековые, роторные, конусные, VSI- и молотковые дробилки, валковые дробилки, мобильные установки и стационарные заводы имеют разные области применения. Правильно подобранная дробильная система обеспечивает более стабильное качество заполнителя, меньшие затраты на износ, более высокую производительность и лучшую долгосрочную экономическую эффективность.

Часто задаваемые вопросы

1. Какая дробилка лучше всего подходит для бетона?

Роторные дробилки часто являются хорошим выбором для переработки бетона, поскольку они способны производить заполнитель правильной формы и способствуют отделению бетона от встроенной арматуры. Щековые дробилки также широко используются для первичного дробления крупных бетонных плит и блоков.

2. Может ли дробилка для горных пород дробить бетон?

Да. Щековые, роторные и мобильные дробилки могут перерабатывать бетон, однако система должна включать меры по удалению арматуры, сортировке примесей и контролю пыли.

3. Можно ли дробить бетон с арматурой?

Да, но для этого требуется оборудование, предназначенное для работы со стальной арматурой. Магнитные сепараторы обычно используются для удаления черных металлов после дробления, а тщательная подача материала помогает предотвратить засоры и повреждение оборудования.

4. Что такое мобильная дробилка для бетона?

Мобильная дробилка для бетона представляет собой дробильную установку на гусеничном или колесном ходу, которую можно перемещать на площадки сноса или строительства. Она позволяет перерабатывать материалы непосредственно на месте, потенциально снижая затраты на транспортировку, утилизацию и закупку первичного заполнителя.

Заключение

Оборудование для дробления горных пород и бетона включает широкий спектр технологий: от первичных щековых и гирационных дробилок до вторичных конусных и роторных дробилок, третичных VSI-машин и мобильных дробильных установок.

Оптимальное оборудование зависит от материала, размера исходного сырья, требуемой производительности, характеристик конечного продукта и условий эксплуатации. Для твердых и абразивных пород, таких как гранит и базальт, обычно подходят схемы с щековыми и конусными дробилками, тогда как переработка бетона часто выигрывает от использования роторного дробления, сортировки, магнитной сепарации и грохочения. VSI-дробилки особенно полезны, когда требуется производство искусственного песка или улучшение формы заполнителя.

Для долгосрочного производства больших объемов стационарная многостадийная дробильная установка может обеспечить эффективную транспортировку материала и низкие удельные затраты на переработку. Для сноса зданий, строительства дорог и временных проектов мобильные дробилки обеспечивают преимущество благодаря возможности перерабатывать горные породы и бетон непосредственно рядом с местом их образования.

В конечном итоге выбор дробилки следует основывать не только на характеристиках самой машины, но и на всей технологической схеме дробления, включая подачу, грохочение, транспортировку, разделение материалов, контроль пыли, техническое обслуживание и требования к конечному продукту.
