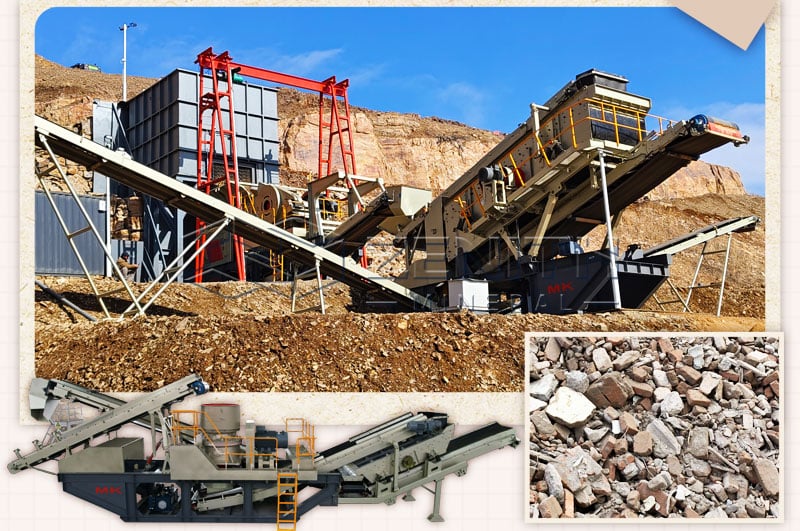

Оборудование для дробления горных пород и бетона: руководство по выбору и стоимости

1. Что такое оборудование для дробления горных пород и бетона?

Дробилки для горных пород — это машины, предназначенные для уменьшения крупных кусков природной породы до более мелких фракций, пригодных для дальнейшего использования. Они широко применяются для дробления гранита, базальта, известняка, речного камня, гравия и других материалов при разработке карьеров и производстве заполнителей.

Дробилки для бетона выполняют аналогичную функцию уменьшения размера материала, но предназначены или настроены для переработки бетона после сноса, бетонных плит, блоков, а также строительных и демонтажных отходов. В зависимости от применения перед или после дробления бетон может потребовать отделения от арматурной стали и других загрязнений.

Типичные исходные материалы

К распространённым исходным материалам относятся:

• Гранит: твёрдый и абразивный материал, обычно требующий щекового и конусного дробления.
• Базальт: плотный и высокоабразивный материал, требующий износостойкого оборудования.
• Известняк: мягче гранита и базальта, часто подходит для щекового или роторного дробления.
• Речной камень: округлый твёрдый материал, который может потребовать нескольких стадий дробления.
• Гравий: обычно перерабатывается для получения заданной крупности и улучшения формы заполнителя.
• Бетон после сноса: разбитые плиты, фундаменты, блоки и другие бетонные отходы.
• Железобетон: требует особого внимания к удалению стальной арматуры.
• Строительные и демонтажные отходы: могут содержать бетон, кирпич, асфальт, металл, древесину и другие загрязнения.

Типичные готовые продукты включают материал для дорожного основания, крупный и мелкий заполнитель, искусственный песок и вторичный заполнитель.

Ключевое различие заключается в том, что исходная горная порода обычно поступает в дробилку как относительно однородный минеральный материал, тогда как переработанный бетон может иметь непостоянный состав и содержать стальную арматуру и другие загрязнения.

2.Типы дробилок для горных пород и бетона

Дробилки классифицируются по их положению в технологической линии дробления и принципу механического воздействия.

Первичные дробилки: щековые дробилки

Щековые дробилки широко используются для первичного дробления как горных пород, так и бетона благодаря своей прочности и способности работать с крупным исходным материалом. Они используют усилие сжатия между неподвижной и подвижной щековыми плитами для разрушения материала.

• Лучше всего подходят для: твёрдых горных пород (гранит, базальт) и крупных бетонных плит.
• Коэффициент дробления: до 6:1.
• Размер продукта: обычно 50–190 мм (2–7,5 дюйма), регулируется настройкой разгрузочной щели.

Вторичные/третичные дробилки

Конусные дробилки

Конусные дробилки осуществляют непрерывное дробление сжатием между вращающимся дробящим конусом и неподвижной чашей. Они особенно эффективны при переработке твёрдых абразивных материалов и обеспечивают получение кубовидного продукта с хорошо контролируемой гранулометрией.

• Лучше всего подходят для: вторичного/третичного дробления гранита, базальта и других твёрдых горных пород.
• Производительность: 100–750 Т/ч (для средних установок — 200–500 Т/ч).
• Продукт: мелкий и средний заполнитель с отличной формой зерен.

Роторные дробилки

Роторные дробилки используют высокоскоростные молотки или била для разрушения материала ударным воздействием. Они универсальны и подходят для среднетвёрдых горных пород, бетона и асфальта.

• Лучше всего подходят для: бетона, известняка, асфальта и более мягких горных пород.
• Коэффициент дробления: до 12:1 (более интенсивное дробление по сравнению со щековыми дробилками).
• Продукт: заполнители правильной формы; идеально подходят для переработки.

Специализированные конфигурации

• Мобильные/гусеничные установки: автономные установки на гусеничном ходу для частого перемещения. Широко применяются при переработке бетона и разработке удалённых карьеров.
• Передвижные установки: установки на колёсном или прицепном шасси для полупостоянных объектов.
• Навесное оборудование: ковши-дробилки, устанавливаемые на экскаваторы, для небольших демонтажных работ и переработки отходов непосредственно на месте.

3. Основные критерии выбора

Выбор дробильного оборудования только по цене покупки может привести к более высоким эксплуатационным расходам и низкой производительности.

Характеристики материала

Начните с определения твёрдости, абразивности, влажности, максимального размера исходного материала и его состава.

Для гранита и базальта обычно требуется более износостойкое оборудование, чем для известняка. При переработке бетона необходимо учитывать возможность наличия арматуры, проволоки, древесины, пластика и других загрязнений.

Производительность и характеристики готового продукта

Определите требуемую производительность в тоннах в час (Т/ч) и необходимый конечный продукт.

Например, проекту может потребоваться:

• 50–100 Т/ч для небольшой установки по переработке отходов
• 150–300 Т/ч для установки средней производительности по производству заполнителей
• 300–600+ Т/ч для крупного карьера или коммерческого предприятия по переработке отходов

Целевой продукт может включать искусственный песок 0–5 мм, заполнитель 5–10 мм, заполнитель 10–20 мм или более крупный материал для дорожного основания.

Условия площадки

Оцените доступную площадь, электроснабжение, транспортную доступность, ограничения по уровню шума, требования по контролю пыли и состояние грунта.

Стационарная установка может быть подходящим решением, если карьер рассчитан на длительный срок эксплуатации. Мобильная дробилка может быть более экономичной, если источник исходного материала часто меняется.

Требования к мобильности

Если дробление выполняется на объектах сноса, дорожных проектах или на нескольких карьерных площадках, мобильное или гусеничное оборудование позволяет сократить транспортировку материалов.

Для стационарного карьера со стабильными запасами стационарное оборудование может обеспечить более высокую долгосрочную эффективность.

Последующая переработка

Дробилка часто является лишь одной частью технологической системы.

Переработка бетона обычно требует магнитной сепарации для извлечения стальной арматуры и других чёрных металлов.

Техническое обслуживание и быстроизнашивающиеся детали

Проверьте доступность и стоимость щековых плит, бил, дробящих конусов, неподвижных чаш, сит, подшипников и других быстроизнашивающихся компонентов.

Оборудование с легкодоступными точками технического обслуживания позволяет сократить простои. Также важны наличие запасных частей на местном рынке и техническая поддержка.

Экологические требования и требования безопасности

Системы подавления пыли, контроля шума, защитные ограждения, аварийные остановки, безопасный доступ и надлежащее обучение операторов должны быть включены в план оснащения.

Дробление бетона и горных пород может создавать значительное количество пыли, поэтому в зависимости от местных нормативных требований могут потребоваться системы распыления воды, закрытые перегрузочные точки или системы пылеулавливания.

4.Руководство по стоимости: цена покупки и совокупная стоимость владения

4.1 Диапазоны цен на оборудование

Цены варьируются в зависимости от производителя, конфигурации и региона. Приведённые ниже диапазоны отражают типичные затраты на новое оборудование в Северной Америке и Европе.

Щековые дробилки

• Компактные/передвижные (класс 20×36): $200 000–$350 000 новые; $50 000–$150 000 б/у.
• Среднего размера (30×42–40×48): $350 000–$550 000 новые.
• Высокой производительности (48×60+): $550 000–$800 000+.

Мобильные роторные дробилки

• Компактные: $250 000–$400 000.
• Среднего размера на гусеничном ходу: $400 000–$600 000.
• Высокой производительности: $550 000–$750 000+.

Мобильные конусные дробилки

• Среднего размера: $400 000–$600 000.
• Высокой производительности: $600 000–$900 000+.

Комплексные мобильные дробильные установки

• Малые (50–150 Т/ч): $200 000–$500 000.
• Средние (150–300 Т/ч): $500 000–$1 000 000.
• Крупные (300–600+ Т/ч): $1 000 000–$2 500 000+.

Специализированные дробилки для бетона

Малые передвижные/стационарные установки: $30 000–$120 000.

Крупные установки для переработки бетона: могут стоить более $800 000 в зависимости от уровня автоматизации и системы удаления загрязнений.

4.2 Затраты на монтаж, инфраструктуру и ввод в эксплуатацию

Помимо покупки оборудования, операторы должны предусмотреть бюджет на:

• Фундаменты и стальные конструкции: для стационарных установок бетонные фундаменты и несущие стальные конструкции могут увеличить стоимость оборудования на 15–25%.
• Электромонтажные работы: распределение электроэнергии, двигатели, панели управления и системы автоматизации.
• Конвейеры, бункеры и грохочение: являются важными элементами потока материала; часто составляют 20–30% общей стоимости установки.
• Системы подавления пыли и экологического контроля: системы подачи воды, распыление, укрытия и фильтрация.
• Ввод в эксплуатацию и обучение: заводская настройка, тестирование и обучение операторов (обычно 5–10% от общей стоимости проекта).

Совокупная стоимость владения (TCO) должна включать расход топлива/электроэнергии, быстроизнашивающиеся детали (футеровки, била, дробящие конусы), трудозатраты, простои на техническое обслуживание и остаточную стоимость оборудования при перепродаже.

5.Дробилка для горных пород и дробилка для бетона: в чём разница?

Фактор	Дробление горных пород	Дробление бетона
Исходный материал	Гранит, базальт, известняк и т. д.	Бетон после сноса, плиты, блоки
Основная проблема	Твёрдость и абразивность	Арматура, сталь, загрязнения
Распространённая первичная дробилка	Щековая дробилка	Щековая или роторная дробилка
Распространённая вторичная дробилка	Конусная/роторная дробилка	Роторная дробилка
Мобильность	Стационарная/мобильная	Часто мобильная
Типичный продукт	Заполнители, искусственный песок	Вторичный заполнитель, материал для дорожного основания
Ключевой фактор	Износостойкость	Удаление арматуры и загрязнений

6. Рекомендуемые конфигурации дробилок для различных материалов

Практические технологические линии обеспечивают баланс между производительностью, качеством продукта и стоимостью.

Твёрдые горные породы, такие как гранит или базальт

Вибрационный питатель → Щековая дробилка (первичное дробление) → Конусная дробилка (вторичное дробление) → Вибрационный грохот → опционально вертикальная ударная дробилка (VSI) для улучшения формы зерен и производства искусственного песка. Такая многостадийная схема с дроблением сжатием обеспечивает высокую производительность, кубовидный продукт и контролируемую гранулометрию при одновременном контроле абразивного износа.

Известняк

Питатель → Щековая или первичная роторная дробилка → Вторичная роторная дробилка → Грохот. Более мягкая порода хорошо подходит для ударного дробления, которое обеспечивает отличную форму продукта и более высокий коэффициент дробления при меньших энергозатратах в некоторых случаях. Для определённых продуктов может быть достаточно одной стадии роторного дробления.

Бетон после сноса

Питатель → Щековая или роторная дробилка → Магнитный сепаратор → Грохот → штабели вторичного заполнителя. Магниты удаляют большую часть арматуры после первичного дробления. Грохочение позволяет получать различные фракции вторичного щебня (RCA), подходящие для дорожного основания или засыпки.

Бетон со значительным количеством арматуры

Экскаватор или грейфер для селективной подачи → Предварительное грохочение или скальпирование для удаления мелких частиц и мусора → Первичная дробилка (для крупных плит предпочтительна щековая дробилка) → Магнитный сепаратор (часто несколько стадий) → Вторичная дробилка (роторная) → Финальное грохочение. Предварительная обработка снижает риск повреждения оборудования металлическими включениями и повышает эффективность магнитной сепарации.

Небольшой мобильный проект по переработке

Мобильная щековая или роторная дробилка → Интегрированная или отдельная установка грохочения → Штабели готового материала. Гусеничные машины позволяют быстро развернуть оборудование на объектах сноса, минимизировать транспортировку отходов и производить материал для основания непосредственно на месте, снижая затраты на перевозку и оплату захоронения отходов.

Во всех случаях правильный контроль подачи материала (колосниковый или вибрационный питатель), подавление пыли и регулярный осмотр быстроизнашивающихся деталей позволяют максимально повысить время безотказной работы и стабильность качества продукта.

Часто задаваемые вопросы

1. Какая дробилка лучше всего подходит для твёрдых горных пород?

Для твёрдых и абразивных горных пород, таких как гранит и базальт, распространённой конфигурацией является щековая дробилка для первичного дробления с последующей конусной дробилкой.

2. Какая дробилка лучше всего подходит для бетона?

Обычно используются щековые и роторные дробилки. Роторные дробилки особенно эффективны для производства вторичного заполнителя из бетона с хорошей формой зерен, тогда как щековые дробилки эффективны для первичного уменьшения размера материала.

3. Сколько стоит дробилка для бетона?

Небольшие дробилки для бетона могут стоить десятки тысяч долларов, тогда как более крупные мобильные установки или комплексные системы переработки могут достигать нескольких сотен тысяч долларов и более.

4. Какая дробилка лучше всего подходит для железобетона?

Можно использовать как щековые, так и роторные дробилки, однако полный комплекс оборудования обычно должен включать систему удаления арматуры или магнитную сепарацию.

5. Можно ли перерабатывать бетон после дробления?

Да. Дроблёный бетон можно перерабатывать во вторичный заполнитель для таких применений, как дорожное основание, засыпка, дренаж и некоторые виды бетонных работ в зависимости от местных требований и стандартов.

Заключение

Оборудование для дробления горных пород и бетона выпускается в различных конфигурациях — от компактных дробилок для небольших проектов по переработке до комплексных мобильных и стационарных установок производительностью 600+ Т/ч.

Оптимальное решение зависит от перерабатываемого материала и требуемого продукта. Для твёрдых и абразивных горных пород, таких как гранит и базальт, обычно предпочтительны конфигурации со щековой и конусной дробилками, тогда как для известняка и бетона часто эффективнее ударное дробление. Железобетон требует дополнительного внимания к удалению арматуры и других загрязнений.

Перед покупкой оборудования необходимо оценить характеристики исходного материала, производительность, спецификации готового продукта, мобильность, ограничения площадки, последующую переработку, требования к техническому обслуживанию и совокупную стоимость владения. Правильно спроектированная дробильная линия может повысить производительность и одновременно снизить затраты на транспортировку, утилизацию и эксплуатацию.
