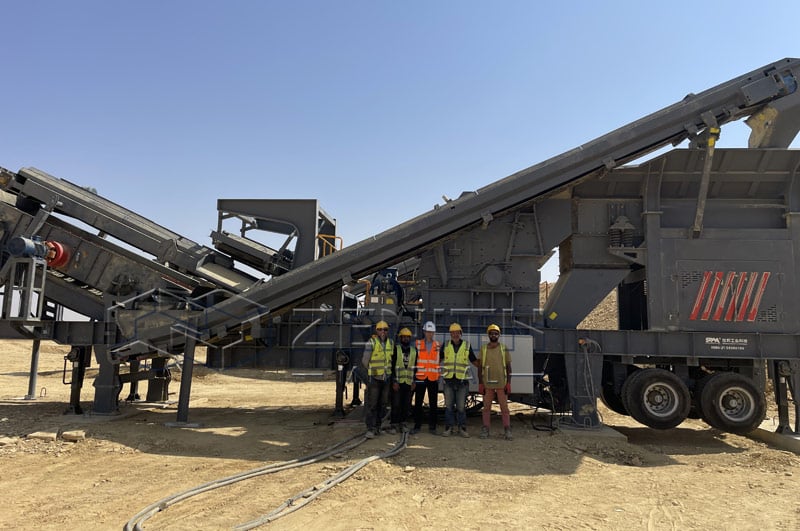

Мобильная роторная дробилка для дробления гравия

1. Основы дробления гравия

Производство гравия включает несколько этапов обработки, предназначенных для уменьшения крупных камней или сырья до определённых размеров, подходящих для строительства. Точная конфигурация может различаться в зависимости от материала и требований проекта, но типичный процесс дробления гравия включает следующие этапы:

Подача

Процесс начинается с подачи сырья в систему дробления. Выкопанный камень или гравий обычно транспортируется из карьера, речного русла или с места сноса с помощью грузовиков или погрузчиков. Затем материал помещается в бункер и подаётся в дробилку с помощью вибрационного питателя.

Питатель выполняет две важные задачи:

• Обеспечение стабильной и контролируемой подачи материала в дробилку
• Удаление мелких частиц перед дроблением, если установлен предварительный грохот
• Это помогает повысить эффективность и снизить ненужный износ дробилки.

Первичное дробление

Первичное дробление — это первый крупный этап уменьшения размеров. Крупные камни, диаметром до сотен миллиметров, разрушаются на более мелкие куски.

Наиболее часто используемая первичная дробилка в гравийных производствах — щековая дробилка. Щековые дробилки предназначены для обработки крупных кусков и твёрдых материалов, что делает их идеальными для первого этапа дробления.

После первичного дробления размер материала обычно уменьшается до примерно 100–250 мм в зависимости от настроек дробилки.

Вторичное дробление

После первичной дробилки материал переходит на этап вторичного дробления. На этом этапе часто используют ударные дробилки.

Ударные дробилки разрушают материал с помощью быстро вращающихся ударных плит, которые сталкивают камни с ударными плитами. Этот механизм дробления обеспечивает более кубическую форму гранул по сравнению с дробилками сжатия.

Во многих гравийных заводах ударная дробилка располагается после щековой дробилки для дальнейшего уменьшения размера материала и улучшения формы частиц.

Третичное дробление (опционально)

Для проектов, требующих более мелких фракций или улучшенной формы, может быть добавлен этап третичного дробления. Ударная дробилка также может выполнять эту роль при необходимости дополнительного уменьшения размера.

В некоторых случаях, особенно при обработке мягких материалов, таких как известняк или переработанный бетон, мобильная ударная дробилка может работать как отдельное устройство, исключая необходимость первичной щековой дробилки.

Грохочение

После дробления материал проходит через вибрационные грохоты, которые разделяют его на различные фракции. Грохочение обеспечивает соответствие продукции требуемым спецификациям.

Наиболее распространённые размеры гравия включают:

• 5–10 мм (мелкий заполнитель)
• 10–20 мм (стандартный бетонный заполнитель)
• 20–40 мм (основной слой и дренаж)

Крупные частицы, не соответствующие желаемому размеру, обычно возвращаются в дробилку для дальнейшей обработки.

Мытьё или производство песка (опционально)

В некоторых гравийных производствах необходимо мытьё для удаления пыли, глины или примесей. Системы мытья могут включать пескомойки или бревномойки.

Если требуется мелкий песок, может использоваться дополнительное оборудование для производства песка, например ударные дробилки с вертикальным валом (VSI).

2. Что такое мобильная ударная дробилка?

Мобильная ударная дробилка — это ударная дробилка, смонтированная на мобильной платформе, что позволяет легко перемещать её между различными строительными площадками.

Типы мобильных шасси

Мобильные ударные дробилки обычно доступны в двух основных вариантах шасси.

Колёсные мобильные дробилки

Колёсные мобильные дробилки устанавливаются на прицепах или шасси грузовиков и предназначены для лёгкой транспортировки между площадками по дорогам.

Преимущества включают:

• Быстрое перемещение между проектами
• Низкая стоимость транспортировки на дальние расстояния
• Подходят для городских строительных проектов

Они широко используются на предприятиях по переработке, городских стройках и при ремонте дорог.

Гусеничные мобильные дробилки

Гусеничные мобильные дробилки используют гусеничное шасси, похожее на экскаваторы. Эти машины могут перемещаться напрямую по карьерам или неровной местности.

Преимущества включают:

• Отличная манёвренность на неровной поверхности
• Возможность работы внутри карьеров или шахт
• Нет необходимости в специальной технике для перемещения внутри площадки

Гусеничные дробилки часто применяются на карьерах, шахтах и крупных инфраструктурных проектах.

Типы гравия, обрабатываемого мобильными ударными дробилками

Мобильные ударные дробилки могут перерабатывать различные типы гравия и каменных материалов, включая:

Речной гравий

Речной гравий имеет естественную округлую форму и часто используется в бетоне и ландшафтном строительстве. Дробление помогает получить фракции нужного размера для строительства.

Известняковый гравий

Известняк относительно мягкий и легко дробится. Ударные дробилки эффективно производят кубический известняковый гравий.

Базальтовый гравий

Базальт твёрже и более абразивен, чем известняк, но его также можно эффективно перерабатывать ударными дробилками на вторичных стадиях.

Гравий из строительных отходов

Материалы сноса, такие как бетон, асфальт и кирпич, могут быть переработаны в повторно используемый гравий с помощью мобильных ударных дробилок.

Эта способность обрабатывать как природные, так и переработанные материалы делает мобильные ударные дробилки очень универсальными.

3. Сценарии применения

Мобильные ударные дробилки подходят для четырёх основных сценариев, используя свои преимущества: мобильность, способность формировать фракции и работу в замкнутой цепи.

Производство гравия для дорожного и железнодорожного основания

Подрядчики размещают установку прямо рядом с трассой или на ней. Мобильная щековая дробилка первично уменьшает выкопанный или взорванный материал; мобильная ударная дробилка следует за ней, производя на месте основание (20–40 мм) и подоснование (10–20 мм). Дальние перевозки гравия не нужны, что значительно сокращает затраты и выбросы CO₂. Грохот замкнутого цикла гарантирует соответствие каждой партии точной градации.

Бетонные и асфальтовые заполнители

Бетонные заводы требуют кубический гравий 3/8" (10 мм), 3/4" (20 мм) или 20 мм с низкой плоскостностью. Ударные дробилки обеспечивают именно такую форму, повышая прочность смеси, снижая расход связующего и увеличивая долговечность. Мобильные установки могут перемещаться для снабжения нескольких заводов или следовать за асфальтоукладочной колонной вдоль трассы.

Снос и переработка

Городские стройплощадки генерируют горы бетонного и асфальтового щебня. Одна мобильная ударная дробилка (часто с встроенным магнитным сепаратором и боковой разгрузкой металлов) перерабатывает смешанные строительные отходы в чистый, повторно используемый гравий на месте. Этот замкнутый подход соответствует требованиям устойчивого развития и сокращает расходы на свалки. Ударная дробилка справляется с арматурой и сеткой без заклинивания.

Карьерные и речные гравийные операции

Традиционные карьеры используют комбинацию мобильной щековой + мобильной ударной + мобильной грохотной установки. Щековая дробилка выполняет первичное дробление твёрдой породы; ударная дробилка улучшает форму и одновременно производит несколько фракций через многоуровневое грохочение. Речные операции используют тот же состав на сезонных отложениях, перемещая установку по мере истощения запасов. Система регулярно даёт 5–10 мм, 10–20 мм, 20–40 мм и искусственный песок из одного потока.

4. Пример: мобильное дробление для дорожного строительства

Проект строительства шоссе требовал больших объёмов градуированного гравия для основания дороги и производства бетона. Место строительства находилось далеко от существующих гравийных заводов, поэтому производство на месте было более экономичным.

Конфигурация оборудования

Подрядчик выбрал мобильную систему дробления, состоящую из:

• Мобильной щековой дробилки для первичного дробления
• Мобильной ударной дробилки для вторичного дробления
• Мобильного грохота для окончательного разделения продукции

Щековая дробилка измельчила крупные камни из карьера до примерно 150 мм. Затем материал был передан в мобильную ударную дробилку, где он был дополнительно дроблён для получения хорошо сформированных гранул.

Производственная мощность

Система дробления достигала производительности 150–300 тонн в час, в зависимости от материала подачи и спецификаций конечного продукта.

Конечные продукты

Грохотная установка разделила дроблёный материал на несколько фракций, включая:

• 0–5 мм песок
• 5–10 мм мелкий гравий
• 10–20 мм бетонный заполнитель
• 20–40 мм основной материал

Эти продукты использовались для различных слоёв дорожной конструкции, включая основание, подоснование и поставку асфальтового заполнителя.

5. FAQ

1. Для чего используется мобильная ударная дробилка при дроблении гравия?

Мобильная ударная дробилка используется в основном для вторичного или третичного дробления гравия и переработанных материалов на месте, производя хорошо сформированные гранулы для дорог, бетона и асфальта.

2. Можно ли использовать мобильную ударную дробилку как первичную дробилку для гравия?

Для мягкого, неабразивного гравия или переработки она иногда может действовать как первичная дробилка, но многие заводы по-прежнему используют мобильную щековую дробилку для первичного измельчения, а ударную — как вторичную.

3. Какие материалы может обрабатывать мобильная ударная дробилка?

Она может перерабатывать известняк, речной гравий, строительные отходы, бетон, асфальт и некоторые руды, но очень твёрдые и абразивные камни увеличивают износ и лучше подходят для конусных дробилок.

4. Как контролировать конечный размер и форму гравия?

Регулируйте скорость ротора, расстояние до ударной плиты и конфигурацию грохота для балансировки производительности, формы и содержания мелких частиц, обеспечивая равномерную подачу на ротор.

5. Подходит ли мобильная ударная дробилка для производства искусственного песка?

При правильной настройке или в комбинации с вертикальной ударной дробилкой она может помочь производить мелкий заполнитель и искусственный песок для бетонных и асфальтовых смесей.
