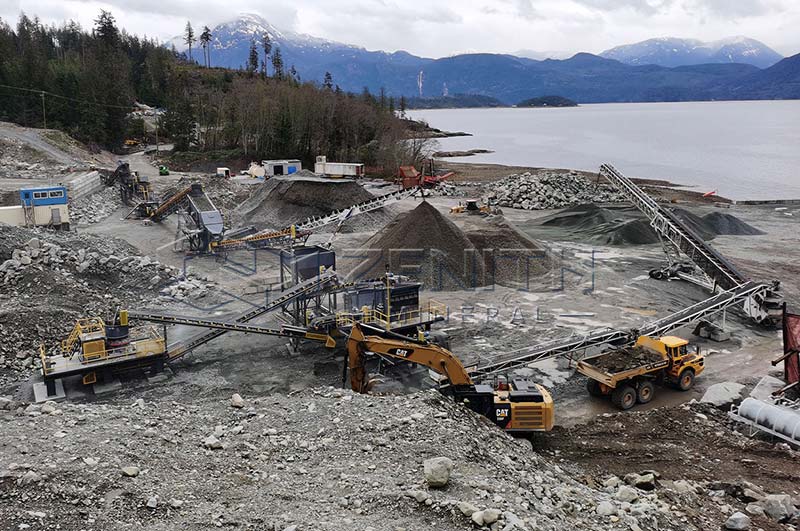

Минеральные дробилки для переработки руды и минералов

Основы дробления в минералопереработке

Дробление — это один из самых ранних и важнейших этапов переработки полезных ископаемых. Его основная цель — уменьшить крупные куски руды (ROM — run-of-mine) до меньших, удобных размеров, пригодных для дальнейшей переработки, такой как измельчение, обогащение или выщелачивание.

Дробление vs. измельчение

Дробление и измельчение — это процессы уменьшения размера частиц, но они различаются по масштабу и механизму. Дробление обычно работает с более крупными частицами, уменьшая их от размеров до нескольких метров до нескольких миллиметров или сантиметров. Оно обычно осуществляется за счёт сжатия, удара или сдвига.

Измельчение, напротив, обеспечивает гораздо более тонкое уменьшение размера — обычно от миллиметров до микрометров. Оно выполняется в мельницах, таких как шаровые, SAG или стержневые мельницы, где частицы руды уменьшаются за счёт истирания и трения.

Проще говоря, дробление подготавливает руду к измельчению, а измельчение — к разделению минералов.

Стадии дробления

Дробление редко выполняется за один этап. Обычно оно проводится в несколько стадий для эффективного уменьшения размера частиц при контроле энергопотребления и износа оборудования.

Первичное дробление

Это первый этап, на котором крупная руда напрямую из шахты уменьшается в размере. Первичные дробилки работают с самыми крупными кусками, часто до 1–2 метров, и уменьшают их до примерно 100–300 мм. Оборудование на этом этапе должно быть прочным и выдерживать высокие нагрузки.

Вторичное дробление

Продукт первичных дробилок дополнительно уменьшается во вторичных дробилках. На этом этапе размер обычно снижается до 20–100 мм. Это позволяет уточнить гранулометрический состав и подготовить материал к более тонкому дроблению.

Третичное дробление

Третичные дробилки производят ещё более мелкий материал — обычно в диапазоне 5–20 мм. Этот этап важен для достижения требуемого распределения размеров перед измельчением или прямым использованием в некоторых процессах.

Четвертичное дробление (опционально)

На некоторых предприятиях, особенно там, где требуется очень мелкий материал для измельчения или специальных фракций заполнителя, добавляется четвёртая стадия. Она обеспечивает более точный контроль гранулометрического состава.

Типовая схема дробления

Стандартная схема переработки полезных ископаемых включает несколько стадий дробления, а также грохочение и измельчение.

Упрощённый пример:

ROM руда → Первичная дробилка → Грохочение → Вторичная дробилка → Грохочение → Третичная дробилка → Мельницы

В этой системе грохоты играют ключевую роль. После каждой стадии дробления материал сортируется, чтобы отделить мелкие фракции, уже соответствующие требованиям. Крупные части возвращаются в дробилку (замкнутый цикл дробления), что повышает эффективность и обеспечивает стабильный размер продукта.

Основные типы дробилок для переработки полезных ископаемых

Различные типы дробилок используются в зависимости от свойств руды, требований к производительности и конечного размера продукта. Наиболее распространённые типы описаны ниже.

Щёковые дробилки

Щёковые дробилки — одни из самых распространённых первичных дробилок. Они работают за счёт сжатия материала между неподвижной и подвижной щёкой.

Типичные области применения

Щёковые дробилки идеально подходят для твёрдых и абразивных руд, таких как гранит, железная руда, золотая руда и медная руда. Они обычно используются на первой стадии дробления.

Основные разновидности

• Щёковая дробилка PE: фиксированная зона подачи, подвижная зона разгрузки; наиболее распространённая конструкция.
• Щёковая дробилка PEW: фиксированная зона разгрузки; используется реже из-за риска забивания.
• Щёковые дробилки ценятся за надёжность и способность работать с крупными и твёрдыми материалами, хотя они дают менее равномерный продукт по сравнению с конусными дробилками.

Гирационные дробилки

Гирационные дробилки — это ещё один тип первичного дробильного оборудования, часто используемый в крупномасштабной добыче.

Типичные области применения

Они лучше всего подходят для высокопроизводительных операций с твёрдыми и абразивными рудами, такими как железная и медная руда в крупных карьерах.

Основные разновидности

• Первичные гирационные дробилки для начального дробления.
• Вторичные гирационные дробилки (реже используются, часто заменяются конусными).
• Благодаря непрерывной работе и высокой производительности они предпочтительны на крупных объектах, где важно минимизировать простои.

Конусные дробилки

Конусные дробилки широко применяются на стадиях вторичного и третичного дробления. Они работают за счёт сжатия материала между вращающимся конусом и неподвижной футеровкой.

Типичные области применения

Они широко используются для твёрдых и абразивных руд, таких как базальт, гранит, железная и медная руда, особенно когда требуется чётко заданный размер продукта.

Основные разновидности

• Конусные дробилки S для вторичного дробления.
• Конусные дробилки HPT для более тонкого, третичного дробления.
• Конусные дробилки ценятся за получение равномерных, кубовидных частиц, что полезно для последующего измельчения или строительных применений.

Ударные дробилки

Ударные дробилки уменьшают размер материала за счёт высокоскоростного удара, а не сжатия.

Типичные области применения

Они лучше всего подходят для мягких и менее абразивных материалов, таких как известняк, гипс и переработанные материалы. Также используются, когда требуется кубовидная форма продукта.

Основные разновидности

• PF ударные дробилки.
• PFW дробилки, часто используемые для формования и тонкого дробления.
• Однако ударные дробилки быстрее изнашиваются при работе с абразивными материалами, поэтому менее подходят для твёрдых руд, таких как железная руда.

Молотковые дробилки (молотковые мельницы)

Молотковые дробилки используют быстро вращающиеся молотки для разрушения материала ударом.

Типичные области применения

Они применяются для мягких или средне-твёрдых руд, таких как уголь, известняк и некоторые промышленные минералы.

Основные разновидности

• Одностадийные молотковые дробилки.
• Реверсивные молотковые мельницы для увеличения срока службы молотков.
• Основной недостаток — высокий износ молотков и футеровки, особенно при переработке абразивных материалов.

Выбор дробилки и проектные параметры

Выбор подходящей дробилки включает баланс множества факторов, включая свойства руды, требования к производительности и интеграцию с последующими процессами.

Твёрдость и абразивность руды

Физические свойства руды — наиболее важный фактор.

Твёрдые и абразивные руды (например, гранит, базальт, железная руда): лучше обрабатываются дробилками сжатия — щёковыми, гирационными или конусными. Эти машины обеспечивают долговечность и меньший износ.

Мягкие и менее абразивные руды (например, известняк, уголь): больше подходят для ударных или молотковых дробилок, которые обеспечивают высокую степень дробления при меньших затратах.

Производительность и пропускная способность

• Крупные горнодобывающие предприятия требуют оборудования с высокой производительностью.
• Гирационные дробилки идеальны для очень высокой производительности на первичном дроблении.
• Щёковые дробилки подходят для средних масштабов или когда важна простота конструкции.

Интеграция с последующими процессами

Дробление не работает изолированно; оно должно соответствовать последующим стадиям переработки.

Например, мельницы полусамоизмельчения (SAG) работают лучше всего при определённом распределении размера питания. Если продукт дробления слишком крупный, эффективность измельчения падает; если слишком мелкий — теряется энергия и снижается производительность.

Поэтому дробильный комплекс должен быть спроектирован так, чтобы обеспечивать оптимальное питание для измельчения, балансируя энергоэффективность и производительность всего предприятия.

FAQ

1. Для чего используются дробилки в переработке полезных ископаемых?

Они уменьшают крупную руду до более мелких размеров, обеспечивая раскрытие минералов и эффективные последующие процессы, такие как измельчение.

2. Сколько стадий дробления обычно используется?

2–4 стадии: первичная, вторичная, третичная, иногда четвертичная — в зависимости от твёрдости руды и требуемого конечного размера.

3. Какая дробилка лучше для твёрдых руд?

Щёковые или гирационные для первичного дробления; конусные — для вторичного и третичного благодаря их прочности.

4. Чем дробилки отличаются от мельниц?

Дробилки работают с крупными фракциями (>8–10 мм); мельницы производят тонкий порошок (<0.74 мм) для разделения минералов.

5. Существуют ли экологичные дробилки?

Да, современные модели ориентированы на снижение энергопотребления и подавление пыли.
