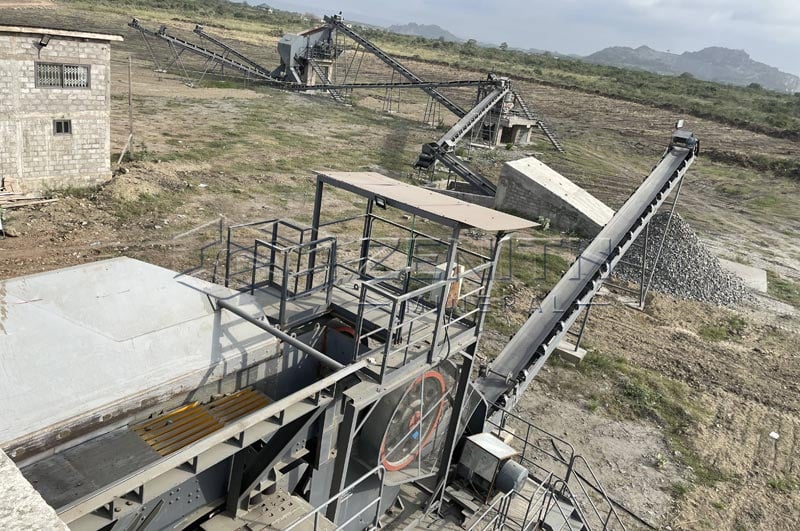

Дробилка для гравия производства щебня из гравия

Что такое дробилка для гравия

Дробилка для гравия — это промышленная машина, предназначенная для измельчения крупных кусков гравия, речного камня, гальки или природных пород до более мелких, однородных заполнителей. Целью является создание строительных материалов, таких как песок, гравий или щебень, которые соответствуют определенным требованиям к размеру для производства бетона, асфальтобетонных смесей, дорожных оснований и различных других применений.

Типичные исходные материалы

Щебнедробилки обычно используются для переработки:

• Речной гравий
• Речная галька
• Гранит, известняк, базальт и другие природные камни
• Смешанные природные заполнители, добываемые в карьерах или на руслах рек

В зависимости от проекта, размер исходного сырья может варьироваться от камней размером с кулак до крупных валунов в несколько сотен миллиметров.

Дробилка преобразует это сырье в стандартные размеры, такие как:

• 0–5 мм (песок)
• 5–10 мм (мелкий заполнитель)
• 10–20 мм (средний заполнитель)
• 20–40 мм (крупный заполнитель)

Эти показатели необходимы для производства высококачественных строительных материалов.

Типы дробилок для гравия

В гравийной промышленности используется несколько типов дробилок, каждый из которых подходит для определенных этапов процесса. Ниже приведено описание наиболее распространенных типов и принципов их работы.

1.Щековая дробилка

Наиболее подходит для: первичного дробления

Щековая дробилка использует две щеки — одну неподвижную и одну подвижную — для сжатия и дробления крупных камней. Это практически всегда первый этап обработки гравия, поскольку он позволяет обрабатывать крупные необработанные камни. Щековые дробилки измельчают материал до более мелких фракций, подходящих для вторичного дробления.

2. Конусная дробилка

Оптимально подходит для: вторичного или третичного дробления

Конусная дробилка использует конусную конусную камеру и вогнутую камеру для дробления камней методом сжатия. Вращающийся конус сжимает материал, постепенно измельчая его до более мелких фракций. Конусные дробилки предпочтительны, когда требуется получение однородного высококачественного заполнителя, особенно при производстве бетона.

3. Ударная дробилка

Оптимально подходит для: вторичного дробления и формования

Ударная дробилка использует высокоскоростные молоты или билы для ударов по материалу, заставляя его разрушаться по естественным трещинам. Это позволяет получать правильно сформированные агрегаты и особенно эффективно для известняка, мягкого речного камня и подобных материалов.

4. Ударная дробилка с вертикальным валом (VSI)

Идеально подходит для: производства песка и окончательного формования

Дробилка VSI с высокой скоростью перемещает камни по камере дробления, выложенной камнем, что обеспечивает исключительно тонкую форму и производство песка высочайшего качества. Она широко применяется в отраслях, требующих точной формы частиц, например, при производстве высокопрочного бетона.

5. Мобильные дробилки

Идеально подходит для: дробления на месте и обеспечения гибкости в работе

Мобильные дробилки могут быть щековыми, конусными и ударными. Они популярны на временных или удаленных строительных площадках, поскольку позволяют перемещать дробильную установку непосредственно на место работы.

Технологическая схема дробления гравия

Стандартная линия дробления гравия включает несколько этапов и специализированное оборудование. Ниже представлена ​​типичная схема:

Этап 1: Подача

Сырье подается в систему с помощью вибрационного питателя, который обеспечивает равномерную и непрерывную подачу в первичную дробилку.

Этап 2: Первичное дробление – щековая дробилка

Крупные камни поступают в щековую дробилку, где измельчаются до кусков среднего размера (обычно 100–200 мм).

Этап 3: Вторичное дробление – конусная или ударная дробилка

Продукт щековой дробилки поступает в конусную или ударную дробилку для дальнейшего измельчения. На этом этапе определяются конечный размер и форма заполнителя.

Шаг 4: Просеивание и классификация

Вибросито разделяет измельченный материал на фракции различных размеров, например:

• 0–5 мм
• 5–10 мм
• 10–20 мм
• 20–40 мм

Негабаритные камни возвращаются в дробилки для переработки.

Шаг 5: Производство или формование песка – дробилка VSI

Если требуется высококачественный песок или заполнители точной формы, материал проходит через дробилку VSI.

Шаг 6: Транспортировка и складирование готового продукта

Готовые заполнители транспортируются конвейерами на склады, готовые к Распространение.

Практический пример использования гравийной дробилки

Проект: Развитие сельских дорог в Юго-Восточной Азии

Правительство провинции запустило программу улучшения сельских дорог, направленную на обеспечение связи отдалённых фермерских общин с основными рынками. Проект требовал бесперебойной поставки высококачественных заполнителей для дорожного основания и поверхностных слоёв.

Решение: Мобильная гравийная дробильная установка

Подрядчики развернули мобильную дробильную установку, состоящую из:

• Мобильная щековая дробилка (первичное дробление)
• Мобильная конусная дробилка (вторичное дробление)
• Мобильная сортировочная установка
• Мобильная установка VSI для производства песка

Оборудование было установлено непосредственно у русла реки.

Технологический процесс

• Необработанный речной камень собирался и подавался в мобильную щековую дробилку.
• Измельченный материал подавался в мобильную конусную дробилку для достижения требуемого размера.
• Сортировочная установка разделяла заполнители на фракции 5–10 мм, 10–20 мм и Категория 20–40 мм.
• Излишки мелкой фракции направлялись в дробилку VSI для получения высококачественного искусственного песка.
