Полное руководство по дроблению горных пород: этапы, оборудование и технологические схемы

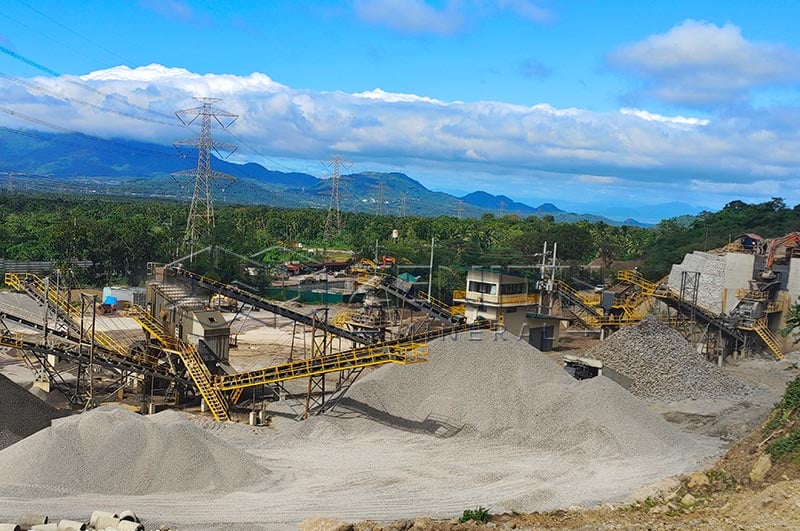

Дробление горных пород является фундаментальным процессом в карьерной добыче, горнодобывающей промышленности, строительстве и переработке отходов. Благодаря уменьшению крупных кусков породы до заданных размеров дробильные установки производят материалы, подходящие для строительства дорог, производства бетона и асфальта, изготовления искусственного песка и переработки минерального сырья.

Правильно спроектированная дробильная схема выполняет гораздо больше, чем просто уменьшает размер горной породы. Она должна обеспечивать требуемую производительность, размер и форму готового продукта и его качество, одновременно контролируя энергопотребление, износ, образование пыли и эксплуатационные расходы.

В этом руководстве рассматриваются основные стадии дробления горных пород, оборудование, используемое на каждом этапе, распространённые конфигурации установок и практические примеры.

1. Что такое дробление горных пород?

Дробление горных пород — это механический процесс уменьшения крупных кусков породы до более мелких частиц с использованием сжатия, удара или других механических воздействий. Цель процесса — получить материал в заданном диапазоне размеров для конкретного применения.

Горная масса из карьера или рудника (ROM) может иметь размер в несколько сотен миллиметров и более. Дробильная установка постепенно уменьшает размер этого материала до достижения требуемого размера готового продукта.

К распространённым материалам, перерабатываемым методом дробления горных пород, относятся:

• Известняк – широко используется для производства заполнителей, цемента и материалов для дорожного основания
• Гранит – твёрдая абразивная порода, используемая для производства высококачественных строительных заполнителей
• Базальт – твёрдый и плотный материал, широко применяемый в дорожном строительстве и производстве бетона
• Переработанный бетон и асфальт – перерабатываются в вторичные заполнители
• Руды – включая железную, медную и золотую руду, а также другие минералосодержащие породы

В зависимости от конструкции установки конечные продукты могут включать искусственный песок размером 0–5 мм, заполнитель 5–20 мм, заполнитель 20–40 мм и более крупные материалы для дорожного основания.

Основные области применения

Дробление горных пород используется в нескольких основных отраслях:

• Дорожное строительство: Дроблёная порода используется для устройства оснований и подстилающих слоёв дорог, дренажных слоёв и в качестве заполнителя для асфальта.
• Производство бетона: Правильно классифицированный щебень обеспечивает получение крупного и мелкого заполнителя для бетона.
• Производство асфальта: Высококачественный заполнитель правильной формы имеет важное значение для асфальтобетонных смесей.
• Производство искусственного песка: Мелкое дробление и формообразование позволяют перерабатывать дроблёную породу в искусственный песок, подходящий для бетона и строительных растворов.
• Горнодобывающая промышленность: Дробление подготавливает руду к измельчению, обогащению или другим последующим процессам переработки.

Выбор дробилки во многом зависит от твёрдости и абразивности породы, влажности, размера исходного материала, требуемого размера готового продукта и производительности.

2. Этапы дробления горных пород

В большинстве дробильных установок используется две или три стадии дробления. Конкретная схема зависит от размера исходного материала, твёрдости и абразивности породы, требуемых продуктов и производительности.

Первичное дробление

Первичное дробление является первым этапом уменьшения размера материала. Его задача заключается в приёме крупного материала неправильной формы из горной массы и уменьшении его размера до уровня, с которым может работать оборудование вторичного дробления.

Размер исходного материала обычно может составлять около 1–1,5 м, хотя практический предел зависит от модели дробилки и условий её установки. Размер продукта после первичного дробления обычно составляет около 150–300 мм.

Вторичное дробление

На вторичную дробилку поступает материал после первичного дробления, после чего его размер дополнительно уменьшается, часто до примерно 25–100 мм. Этот этап также может улучшать форму частиц и подготавливать материал к окончательной классификации по размерам.

Третичное дробление

Третичное дробление используется для производства мелкого заполнителя, материала для изготовления искусственного песка или продукции с повышенными требованиями к характеристикам. Конечный продукт часто имеет размер менее 20–25 мм, хотя целевой размер зависит от конфигурации грохота и требований к продукции.

Четвертичное дробление

Четвертичное дробление применяется, когда проект требует получения очень мелкого материала, строго контролируемого гранулометрического состава или продукции специальной формы. Четвёртая стадия может включать конусную дробилку тонкого дробления, дробилку VSI, валковую дробилку или дополнительное грохочение в замкнутом цикле.

Например, установка для производства искусственного песка может использовать третичную и четвертичную стадии для получения контролируемого продукта размером 0–5 мм. Также может потребоваться тонкое грохочение, воздушная классификация, промывка или смешивание материалов.

3. Основное оборудование для дробления горных пород

Полная дробильная установка включает не только сами дробилки. Питатели регулируют поток материала, грохоты классифицируют продукцию, а конвейеры перемещают материал между отдельными стадиями. Портфель оборудования для переработки горных пород включает системы дробления и грохочения для карьеров, горнодобывающих предприятий, строительства и земляных работ.

Дробилки

• Щековые дробилки: Первичное дробление твёрдых абразивных пород и крупной горной массы.
• Гирационные дробилки: Непрерывное первичное дробление с высокой производительностью на крупных рудниках и карьерах.
• Конусные дробилки: Вторичное и третичное дробление твёрдых абразивных материалов.
• Ударные дробилки: Вторичное или третичное дробление, когда важны степень измельчения и форма частиц.
• Валковые дробилки: Контролируемое измельчение относительно мягких, хрупких или липких материалов.
• Молотковые мельницы: Тонкое или среднее дробление более мягких материалов, известняка и некоторых видов вторичного сырья.

Вспомогательное оборудование

• Питатели: Вибрационные колосниковые питатели, пластинчатые питатели или лотковые питатели регулируют поток материала и удаляют мелкие частицы или негабарит перед первичной дробилкой.
• Грохоты: Многоярусные вибрационные грохоты выполняют предварительное грохочение (удаление мелких частиц перед дроблением) и классификацию готовой продукции. В замкнутом цикле негабаритный материал возвращается на дробление.
• Конвейеры и системы транспортировки материала: Ленточные конвейеры, штабелеукладчики, буферные бункеры и приёмные бункеры обеспечивают стабильный поток материала между отдельными стадиями.
• Дополнительные системы: Моечные установки (барабанные мойки, оттирочные скрубберы, классифицирующие ёмкости) применяются для глинистого или загрязнённого сырья; системы пылеподавления (водяное орошение, рукавные фильтры); металлоискатели и магнитные сепараторы защищают дробилки; автоматизация используется для управления подачей и оптимизации процесса.

Сравнение дробилок

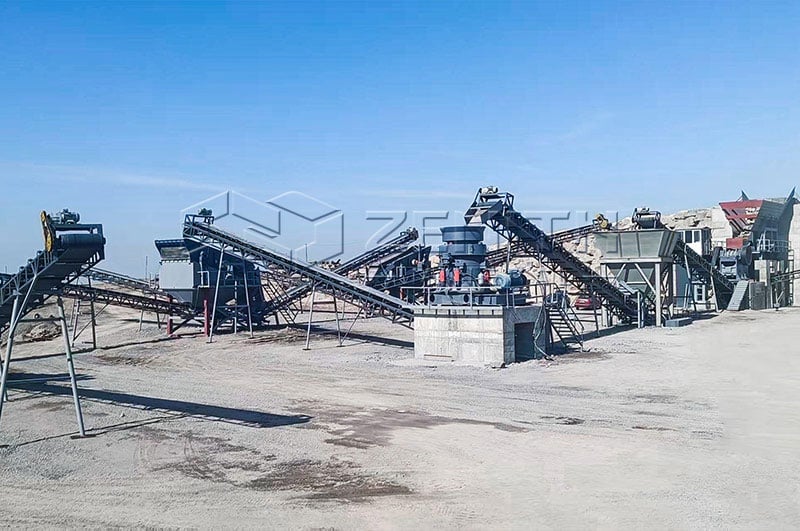

4. Типовые технологические схемы и конфигурации дробильных установок

Базовая двухстадийная установка

Горная масса → питатель/колосниковый грохот → первичная щековая (или гирационная) дробилка → конвейер → вторичная конусная или ударная дробилка → многоярусный грохот. Негабаритный материал возвращается во вторичную дробилку (замкнутый цикл). Готовая продукция складируется по фракциям (например, материал для дорожного основания, заполнитель среднего размера). Такая схема подходит для относительно простого производства материалов для дорожного основания или заполнителей с менее строгими требованиями.

Классическая трёхстадийная установка замкнутого цикла

Первичная дробилка (щековая/гирационная) → вторичная конусная дробилка → третичная конусная дробилка или VSI → окончательное многоярусное грохочение с возвратом негабарита на третичную стадию по замкнутому циклу. Промежуточное грохочение после первичного или вторичного дробления удаляет мелкие частицы и готовый продукт на ранней стадии, повышая эффективность. Распространённые фракции включают 0–5 мм (песок или мелкие частицы), 5–20 мм, 20–40 мм и более крупные фракции для дорожного основания или балласта. Такая конфигурация является основной для производства высококачественных заполнителей для бетона и асфальта из твёрдых горных пород.

Высокопроизводительная карьерная установка

Часто включает крупную первичную гирационную дробилку, загружаемую непосредственно самосвалами или через пластинчатые питатели, несколько параллельно работающих вторичных и третичных конусных дробилок, развитую систему грохочения и штабелирования, а также буферную ёмкость. На крупных предприятиях по переработке твёрдых горных пород производительность может превышать несколько тысяч тонн в час.

Мобильные / передвижные установки

Щековые, конусные/ударные дробильные и грохотильные установки на гусеничном или колёсном ходу, которые можно перемещать между площадками. Они идеально подходят для временных карьеров, производства в рамках конкретного проекта или площадок по переработке отходов. Конфигурации аналогичны стационарным установкам, но делают акцент на быстрой установке, дизельном или гибридном приводе и модульных конвейерах.

Специализированные конфигурации

• Производство искусственного песка: Основное внимание уделяется третичным/четвертичным дробилкам VSI или специализированным схемам производства песка с воздушной классификацией или промывкой для контроля содержания мелких частиц и формы зерна.
• Установки для переработки: Часто используют ударные дробилки или специализированные щековые дробилки для переработки бетона и асфальта, а также магнитные сепараторы, воздушные классификаторы и промывочное оборудование для удаления загрязнений.
• Твёрдая и мягкая порода: Для твёрдых абразивных пород предпочтительны дробилки сжатия (щековые/гирационные/конусные) благодаря более длительному сроку службы изнашиваемых деталей; для более мягких пород могут применяться ударные дробилки, обеспечивающие более высокую степень дробления и лучшую форму частиц при меньшем количестве стадий.
• Горнодобывающие варианты: Первичное дробление с последующими вторичной и третичной стадиями подготавливает материал для шаровых мельниц; замкнутые циклы обеспечивают стабильный размер питания мельницы.
• Замкнутые циклы являются основой процесса: грохоты определяют максимальный размер продукта, а негабаритный материал возвращается на дробление до тех пор, пока не пройдёт через грохот. Дополнительная промывка удаляет глину и пыль для получения продукции премиального качества; системы пылеподавления (распылители, укрытия, рукавные фильтры) являются стандартным решением для соблюдения экологических требований.

5. Примеры и реальные области применения

Высокопроизводительный гранитный карьер

Гранитный карьер, производящий высококачественные заполнители, может использовать щековую дробилку для первичного дробления, после чего материал поступает на несколько конусных дробилок и вибрационных грохотов.

Поскольку гранит является твёрдой и абразивной породой, важное значение имеют износостойкие футеровки. Вторичная или третичная стадия в замкнутом цикле помогает поддерживать стабильный размер заполнителя.

Конечная продукция может включать заполнители 5–20 мм и 20–40 мм, а также искусственный песок после дополнительного формообразования с помощью VSI.

Установка по производству известнякового заполнителя

Известняковая установка может использовать питатель и щековую или ударную дробилку для первичного дробления, после чего материал поступает на ударную или конусную дробилку и многоярусный грохот.

Поскольку известняк обычно менее абразивен, чем гранит или базальт, ударное дробление может быть экономичным вариантом, если требуемая форма продукта и степень дробления соответствуют возможностям оборудования.

Продукция может включать материалы для дорожного основания, бетонные заполнители, заполнители для асфальта и искусственный песок.

Переработка бетона

Перерабатывающая установка может перерабатывать демонтированный бетон с использованием следующей схемы:

Колосниковый грохот/питатель → ударная дробилка → магнитный сепаратор → вибрационный грохот

Магнитный сепаратор удаляет арматурную сталь и другие чёрные металлы. Затем грохочение разделяет вторичный заполнитель на пригодные для использования фракции.

Полученный материал может использоваться для дорожного основания, подстилающего слоя, засыпки и некоторых строительных работ в зависимости от местных стандартов и уровня загрязнения.

6.Часто задаваемые вопросы

1.Каковы основные стадии дробления горных пород?

Основными стадиями являются первичное, вторичное и третичное дробление. Некоторые предприятия также используют четвертичное дробление, когда требуется более мелкий материал или более точный контроль готового продукта.

2.Какая дробилка лучше всего подходит для первичного дробления?

Щековые дробилки широко используются для твёрдых пород и установок малой и средней производительности. Гирационные дробилки подходят для очень крупного исходного материала и высокопроизводительных операций, тогда как первичные ударные дробилки могут быть эффективны для более мягких или менее абразивных материалов.

3.Какая дробилка лучше всего подходит для производства искусственного песка?

Для формообразования и производства искусственного песка часто используется дробилка VSI, обычно после уменьшения размера материала на стадиях первичного и вторичного дробления. Также могут потребоваться грохоты, классификаторы и иногда промывочное оборудование.

4.Что такое технологическая схема дробильной установки?

Технологическая схема дробильной установки представляет собой диаграмму, показывающую последовательность расположения питателей, дробилок, грохотов, конвейеров, складов готовой продукции и контуров рециркуляции в технологической системе.

5.Сколько стадий дробления требуется карьеру?

Необходимое количество стадий зависит от типа породы, размера исходного материала, требуемой производительности, размеров готовой продукции и требований к её качеству. Для получения одного простого продукта может потребоваться одна или две стадии, тогда как производство нескольких фракций заполнителя или искусственного песка может потребовать трёх и более стадий.

Заключение

Дробление горных пород представляет собой многостадийный процесс, предназначенный для преобразования крупной горной массы в однородную продукцию, пригодную для продажи и дальнейшего использования. Первичное дробление предназначено для переработки наиболее крупного исходного материала, вторичное обеспечивает дополнительное уменьшение размера, а третичное или четвертичное дробление позволяет получать более мелкие фракции и улучшать форму частиц при необходимости.

Наиболее эффективная дробильная установка сочетает правильно подобранные дробилки с питателями, грохотами, конвейерами и вспомогательным оборудованием. Для твёрдых пород, таких как гранит и базальт, часто используются щековые и конусные дробилки, тогда как ударные дробилки могут быть особенно эффективны для известняка, переработки вторичного сырья и задач, где требуется кубовидная форма продукта.

В конечном итоге выбор оборудования и конфигурации установки должен основываться на свойствах породы, размере исходного материала, требуемой производительности, целевых размерах готовой продукции, требованиях к форме частиц и условиях эксплуатации. Правильно спроектированная дробильная установка с замкнутым циклом позволяет получать стабильное качество заполнителя, одновременно сокращая ненужное дробление, износ оборудования и энергопотребление.
