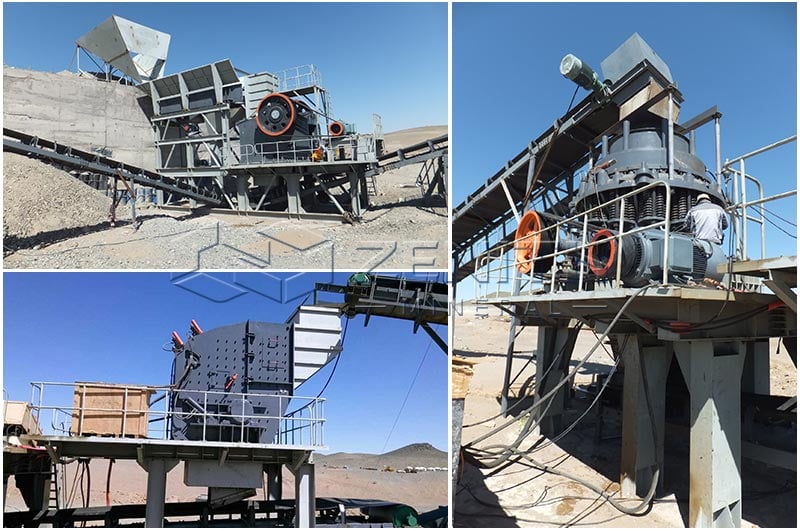

Щековые, ударные и конусные дробилки: что лучше выбрать для производства гравия?

Выбор подходящей дробилки является одним из важнейших решений при переработке гравия. Оптимальная машина зависит не только от типа перерабатываемого гравия, но и от размера исходного материала, его прочности, абразивности, требуемых размеров готовой продукции, необходимой формы частиц и производительности установки.

Щековые, роторные и конусные дробилки имеют разные преимущества. Щековая дробилка обычно используется для первичного дробления и приема крупного исходного материала, тогда как роторные дробилки часто выбирают, когда важны форма частиц и высокая степень дробления. Конусные дробилки особенно эффективны для вторичного и третичного дробления твердых и абразивных материалов.

В этом руководстве рассматриваются различия между этими тремя типами дробилок и объясняется, как выбрать наиболее подходящий вариант для различных задач по переработке гравия.

1. Понимание требований к дроблению гравия

1.1 Типы гравия

Гравий не является однородным материалом. К основным категориям, влияющим на выбор дробилки, относятся:

• Природный гравий: часто представляет собой смесь округлых и угловатых частиц, образовавшихся в результате геологических процессов. Его твердость может варьироваться от относительно мягкой до умеренно высокой.
• Речной гравий и речная галька: обычно имеют хорошо округленную и гладкую форму, а иногда покрыты глиной или илом. Округлая форма и потенциально более низкая прочность на сжатие могут определять иной подход к дроблению по сравнению с угловатой породой.
• Дробленый гравий: материал, который уже подвергался переработке или получен из взорванной карьерной породы. Он, как правило, более угловатый и может содержать большую долю твердых частиц.
• Твердый и абразивный гравий: залежи с высоким содержанием кварца, гранита, базальта или других материалов с высоким содержанием кремнезема. Они вызывают повышенный износ и требуют надежного оборудования с высокой износостойкостью.
• Смешанные гравийные месторождения: сочетания перечисленных выше типов, часто содержащие негабаритную породу, мелкие частицы, глину или органические включения. Смешанное сырье требует тщательного первичного дробления и может нуждаться в предварительном грохочении или промывке перед вторичным дроблением.

Каждый тип материала влияет на возможность приема исходного материала определенного размера, степень дробления, скорость износа и конечную форму частиц.

1.2 Требуемый размер готовой продукции и форма частиц

К распространенным фракциям заполнителя относятся:

• 0–5 мм — искусственный песок, используемый в бетоне и асфальте в качестве мелкого заполнителя вместо природного песка. Критически важны форма, гранулометрический состав и чистота.
• 5–10 мм — мелкая фракция заполнителя для бетонных смесей и верхних слоев дорожного покрытия.
• 10–20 мм — широко используется в бетоне, асфальте и основаниях дорожных покрытий.
• 20–40 мм — более крупная фракция для дорожного основания, дренажа или дальнейшего дробления.

Форма частиц, особенно кубовидность (степень приближения частиц к кубической форме), существенно влияет на эксплуатационные характеристики.

В бетоне хорошо сформированные кубовидные заполнители улучшают удобоукладываемость, уменьшают необходимое количество цементного теста и повышают прочность и долговечность.

В асфальте кубовидные частицы обеспечивают лучшее взаимное сцепление, стабильность и устойчивость к образованию колеи. Лещадные или удлиненные частицы увеличивают объем пустот, повышают потребность в вяжущем и могут снижать эксплуатационные характеристики покрытия.

Поэтому дробилки, обеспечивающие более высокую долю кубовидных частиц, предпочтительны в тех случаях, когда требования к форме заполнителя являются жесткими.

1.3 Производительность и требования к выпуску продукции

Размер установки также влияет на выбор оборудования:

• Небольшие гравийные предприятия (обычно менее 50–100 т/ч) — часто ориентируются на простоту, более низкие капитальные затраты и гибкость. Может быть достаточно одной первичной дробилки или компактной двухстадийной линии.
• Установки производительностью 50–100 т/ч — распространенный вариант для региональных поставщиков. Обычно они включают первичную дробилку, одну вторичную дробилку и грохот.
• Установки производительностью 100–300 т/ч — предприятия среднего масштаба, на которых часто применяются многоступенчатые схемы для повышения эффективности и получения нескольких видов продукции.
• Предприятия производительностью 300–500+ т/ч — крупные карьеры или гравийные предприятия с большими объемами производства. Им необходимы высокопроизводительные первичные дробилки, надежные вторичные/третичные ступени и часто автоматизированное управление для поддержания стабильного выпуска и минимизации простоев.

При увеличении производительности возрастает значение срока службы изнашиваемых деталей, энергоэффективности и способности оборудования перерабатывать нестабильное сырье без частых остановок.

2. Что такое щековая дробилка?

Щековая дробилка — это дробилка сжатия, которая измельчает материал между неподвижной и подвижной щеками. Она широко используется в качестве первичной дробилки, поскольку способна принимать относительно крупный исходный материал.

2.1 Преимущества щековых дробилок для переработки гравия

Щековые дробилки имеют ряд преимуществ при переработке гравия:

• Принимают крупный исходный материал: крупные куски горной породы могут подаваться непосредственно в дробилку.
• Подходят для первичного дробления: обычно устанавливаются в начале технологической линии.
• Простая и надежная конструкция: механическая конструкция относительно проста.
• Эффективны для твердых и абразивных материалов: дробление сжатием хорошо подходит для многих задач по переработке твердых пород и гравия.
• Хороший выбор для карьеров и гравийных предприятий: щековые дробилки обеспечивают надежное первичное уменьшение размера материала.

Щековая дробилка особенно эффективна, когда исходное сырье содержит крупные камни, которые невозможно эффективно перерабатывать с помощью вторичной дробилки.

2.2 Когда следует выбирать щековую дробилку?

Щековая дробилка является хорошим выбором, когда:

• Исходная карьерная порода имеет крупный размер.
• Требуется первичное уменьшение размера материала.
• Материал является твердым или абразивным.
• После первичной дробилки будет установлена вторичная дробилка.
• Предприятию требуется надежное и относительно простое решение для первичного дробления.

На многих гравийных предприятиях щековая дробилка служит первой основной ступенью дробления, после чего материал проходит грохочение и направляется в конусную или роторную дробилку.

3. Что такое роторная дробилка?

Роторная дробилка использует ударную силу для разрушения материала. В зависимости от конструкции материал ускоряется и ударяется о рабочие поверхности или другие частицы, что обеспечивает значительное уменьшение размера и формирование частиц.

3.1 Преимущества роторных дробилок для переработки гравия

Роторные дробилки особенно привлекательны, когда большое значение имеет форма готового продукта.

Ключевые преимущества включают:

• Производство кубовидного заполнителя: при правильной эксплуатации роторные дробилки могут обеспечивать благоприятную форму частиц.
• Хорошее формирование частиц: ударное воздействие помогает уменьшить количество удлиненных и лещадных частиц.
• Высокая степень дробления: одна ступень может обеспечивать значительное уменьшение размера материала.
• Возможность упрощения некоторых технологических схем: в подходящих условиях высокая степень дробления может уменьшить количество ступеней дробления.
• Полезны, когда форма заполнителя имеет большое значение: это особенно важно для бетона, асфальта и других требовательных применений заполнителей.

Однако при переработке высокоабразивных материалов ударное дробление может приводить к повышенному износу. Поэтому перед выбором роторной дробилки необходимо оценить характеристики исходного материала.

3.2 Когда следует выбирать роторную дробилку?

Роторная дробилка может быть подходящим решением, когда предприятие ориентируется на:

• Кубовидный заполнитель.
• Хорошую форму частиц.
• Высокую степень дробления.
• Мягкий или среднетвердый гравий либо горную породу.
• Производство дорожного основания и заполнителей для бетона.

Она особенно полезна там, где требования к конечной продукции предъявляют высокие требования к форме частиц.

4. Что такое конусная дробилка?

Конусная дробилка использует сжатие для дробления материала между конусом и неподвижной вогнутой броней. Она обычно используется после первичного дробления для вторичного или третичного уменьшения размера материала.

4.1 Преимущества конусных дробилок для переработки гравия

Конусные дробилки обеспечивают ряд важных преимуществ:

• Отлично подходят для вторичного и третичного дробления: они предназначены для дальнейшего уменьшения размера материала после первичного дробления.
• Перерабатывают твердые и абразивные материалы: широко применяются в сложных задачах по производству заполнителей.
• Производят относительно стабильный по составу заполнитель: при правильной эксплуатации обеспечивается стабильная гранулометрия продукта.
• Подходят для высокопроизводительных операций: конусные дробилки могут использоваться в крупных коммерческих дробильных установках.
• Хорошо контролируют размер готовой продукции: настройки дробилки и выбор камеры позволяют эффективно контролировать размер выпускаемого материала.

Конусные дробилки часто выбирают, когда гравийному предприятию требуется надежная вторичная или третичная ступень дробления, а материал слишком твердый или абразивный для эффективного ударного дробления.

4.2 Когда следует выбирать конусную дробилку?

Рассмотрите конусную дробилку, когда:

• Щековая дробилка уже уменьшила размер исходного материала.
• Гравий является твердым или абразивным.
• Требуется стабильный размер готовой продукции.
• Предприятию необходимо вторичное или третичное дробление.
• Производительность относительно высокая.
• Длительный срок службы изнашиваемых деталей является важным фактором.

Конусные дробилки особенно полезны для получения промежуточных и мелких фракций заполнителя из твердого гравия.

5. Какая дробилка лучше всего подходит для разных типов гравия?

Не существует одной дробилки, которая была бы оптимальной для каждого гравийного предприятия. Правильный выбор зависит от характеристик материала и целевого объема производства.

5.1 Щековая дробилка для крупного твердого гравия

Для крупного и твердого гравия щековая дробилка часто является эффективным решением для первой стадии дробления.

Щековая дробилка способна принимать крупный исходный материал и выполнять первичное дробление перед его поступлением во вторичную дробилку. Такая конфигурация особенно полезна на гравийных предприятиях, где исходное сырье содержит негабаритные камни.

Типичная технологическая схема может выглядеть следующим образом:

Питатель → Щековая дробилка → Грохот → Вторичная дробилка

Негабаритный материал может возвращаться в дробильный контур, а материал подходящего размера отделяется в готовые продукты.

5.2 Роторная дробилка для мягкого или среднетвердого гравия

Для мягкого или среднетвердого гравия роторная дробилка может обеспечивать высокую степень дробления и одновременно улучшать форму частиц.

Этот вариант особенно привлекателен, когда конечный заполнитель должен иметь относительно кубовидную форму. В зависимости от размера исходного материала и конкретной конструкции оборудования роторная дробилка может использоваться в качестве первичной или вторичной дробилки.

Упрощенная технологическая схема может выглядеть следующим образом:

Питатель → Роторная дробилка → Грохот → Готовый заполнитель

Такая конфигурация может быть эффективной для предприятий, где высокая степень дробления и формирование частиц важнее максимальной износостойкости.

5.3 Конусная дробилка для твердого и абразивного гравия

Конусные дробилки хорошо подходят для твердого и абразивного гравия, особенно после первичного дробления.

Типичная схема выглядит следующим образом:

Питатель → Щековая дробилка → Конусная дробилка → Грохот

Щековая дробилка принимает крупный исходный материал, а конусная дробилка выполняет вторичное дробление. Негабаритный материал после грохочения может возвращаться в конусную дробилку для работы в замкнутом контуре.

Такая схема широко применяется, когда установке необходимо получать заполнители стабильного размера и обеспечивать надежную работу при переработке абразивного материала.

5.4 Щековая + конусная дробилка для твердого гравия

Схема с щековой и конусной дробилками является распространенным решением для переработки твердого гравия.

Щековая дробилка выполняет первичное дробление, уменьшая крупные куски до размера, подходящего для конусной дробилки. Затем конусная дробилка выполняет вторичное или третичное дробление.

Например:

Вибрационный питатель → Щековая дробилка → Грохот → Конусная дробилка → Финальный грохот

В зависимости от требуемой продукции в схему можно добавить возвратный конвейер для подачи негабаритного материала обратно в конусную дробилку.

Такая конфигурация особенно полезна для предприятий с большими объемами производства, перерабатывающих твердый и абразивный гравий.

5.5 Щековая + роторная дробилка для производства заполнителя заданной формы

Сочетание щековой дробилки с роторной может быть эффективным, когда требуется одновременно перерабатывать крупный исходный материал и формировать частицы.

Щековая дробилка выполняет первичное дробление, а роторная дробилка обеспечивает дальнейшее уменьшение размера и формирование частиц.

Типичная схема:

Питатель → Щековая дробилка → Роторная дробилка → Грохот

Такая комбинация может подходить для мягкого или среднетвердого гравия, когда форма готового заполнителя является одним из основных требований.

5.6 Щековая + конусная + VSI для производства высококачественного искусственного песка

Когда предприятию требуется высококачественный мелкий заполнитель или искусственный песок, можно рассмотреть трехступенчатую технологическую схему.

Типичная конфигурация:

Вибрационный питатель → Щековая дробилка → Конусная дробилка → VSI → Грохот → Промывка/классификация песка

Щековая дробилка выполняет первичное дробление, конусная дробилка отвечает за вторичное или третичное дробление, а машина для производства песка VSI обеспечивает дополнительное формирование частиц и мелкое дробление.

Ступень VSI особенно полезна при производстве искусственного песка фракции 0–5 мм, когда требуется дополнительный контроль формы частиц и гранулометрического состава.

В зависимости от исходного материала и требований к продукции конечная технологическая схема также может включать вибрационный грохот, классификатор или систему промывки песка.

6. Часто задаваемые вопросы

1. Что лучше для гравия — щековая или конусная дробилка?

Щековые дробилки обычно используются для первичного дробления, тогда как конусные дробилки чаще применяются для вторичного или третичного дробления.

2. Какая дробилка лучше всего подходит для твердого и абразивного гравия?

Обсудите применение щековых и конусных дробилок в зависимости от того, требуется ли первичное или вторичное/третичное дробление.

3. Может ли щековая дробилка напрямую дробить гравий?

Да. Щековая дробилка подходит для первичного дробления, однако для достижения требуемого конечного размера может потребоваться вторичная дробилка.

4. Можно ли использовать конусную дробилку в качестве первичной дробилки для гравия?

Как правило, конусные дробилки чаще используются после первичного уменьшения размера материала, хотя конкретные возможности зависят от оборудования и условий применения.

7. Заключение

Щековые, роторные и конусные дробилки играют важную роль в переработке гравия.

Щековые дробилки обычно являются оптимальным выбором для первичного дробления и крупного твердого исходного материала. Роторные дробилки привлекательны, когда приоритетами являются высокая степень дробления и кубовидная форма частиц, особенно при переработке подходящих мягких и среднетвердых материалов. Конусные дробилки обычно предпочтительны для вторичного и третичного дробления твердого и абразивного гравия.

Для многих предприятий лучшим решением является не выбор одной дробилки, а разработка полной технологической схемы дробления. Конфигурация щековая + конусная дробилка может быть эффективной для твердого гравия, тогда как схема щековая + роторная дробилка может оказаться более подходящей, когда приоритетом является форма заполнителя. При необходимости производства высококачественного искусственного песка конфигурация щековая + конусная + VSI обеспечивает дополнительные возможности дробления и формирования частиц.

В конечном итоге выбор дробилки следует основывать на результатах фактического испытания материала, размерах исходного и готового продукта, требуемой производительности, характеристиках износа, требованиях к готовой продукции и общей конструкции установки, а не только на типе дробилки.
